ANWENDERHANDBUCH 2.2 | B-PRIMIS DC/ET-PRO
3.1. Übersicht
3.1.1. Übersicht DC2004

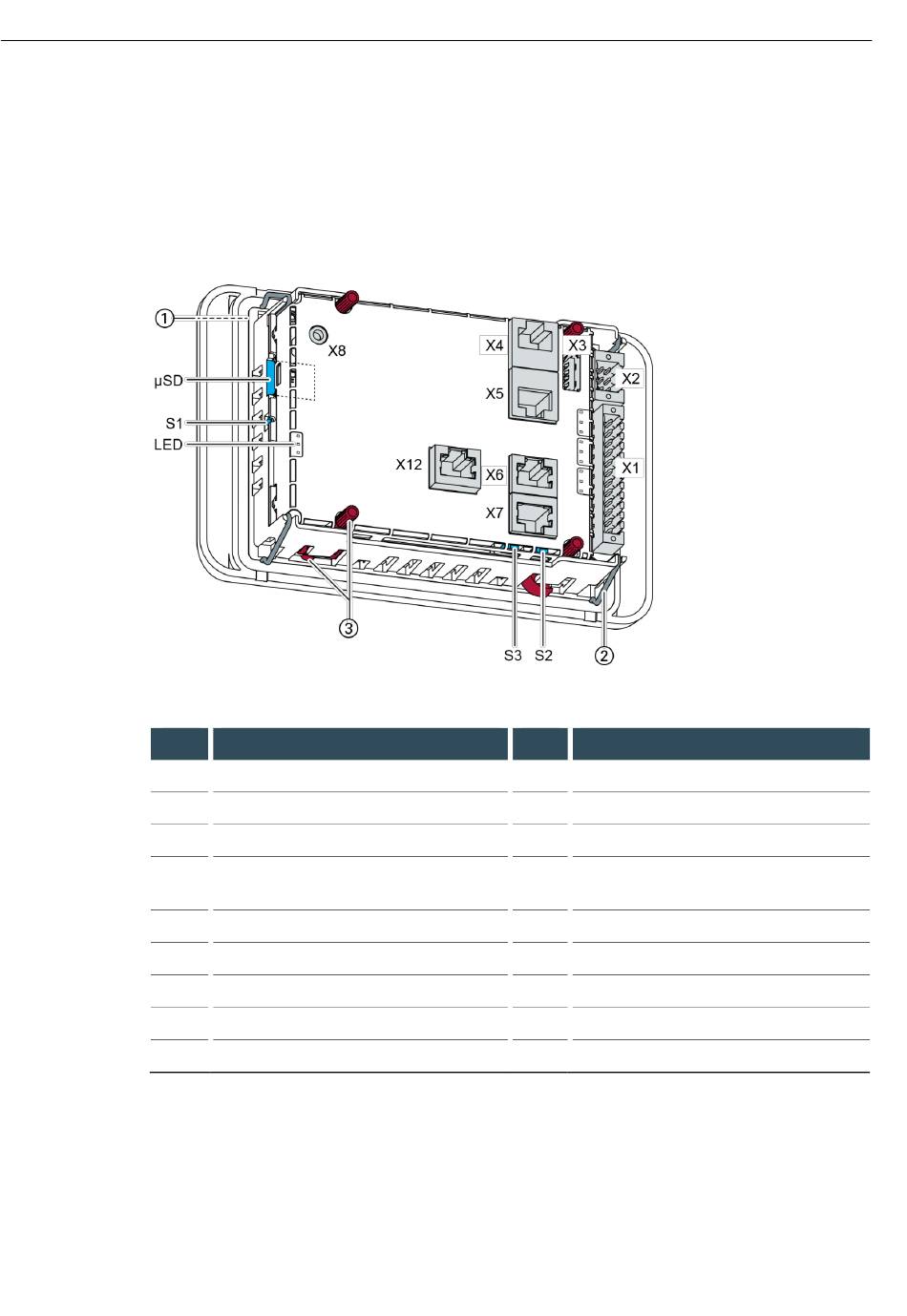

Abb. 1: : Übersicht DC2004 (Rückseite)
Pos.
1
2
3
X1
X2
X3
X4
X5
X6
1
Werden nur für die Schutzart IP65 benötigt
14
Bezeichnung
Display 4,3 Zoll
Befestigungsklammer (2 Stk.)
1
Drehriegel (4 Stk.)
Spannungsversorgung, digitale
Ein-/Ausgänge
Analoge Eingänge
USB 2.0
Ethernet (ETH0)
EtherCAT (ETH1)
RS-232 / RS-485
Berghof Automation GmbH | Harretstraße 1 | 72800 Eningen | www.berghof-automation.com
Pos.
Bezeichnung
X7
CAN-Bus (CAN0)
X8
Debug-Schnittstelle
X12
CAN-Bus (CAN1)
S1
Funktionstaster (Reset und Run/Stop)
S2
Abschlusswiderstand CAN (120 Ohm)
S3
Abschlusswiderstand RS-485 (120 Ohm)
µSD
Anschluss microSD-Card (optional)
LED
LEDs: PWR, Run/Stop, Error
Controller_DC-ET-200X_ECC21XX_DE.docx
