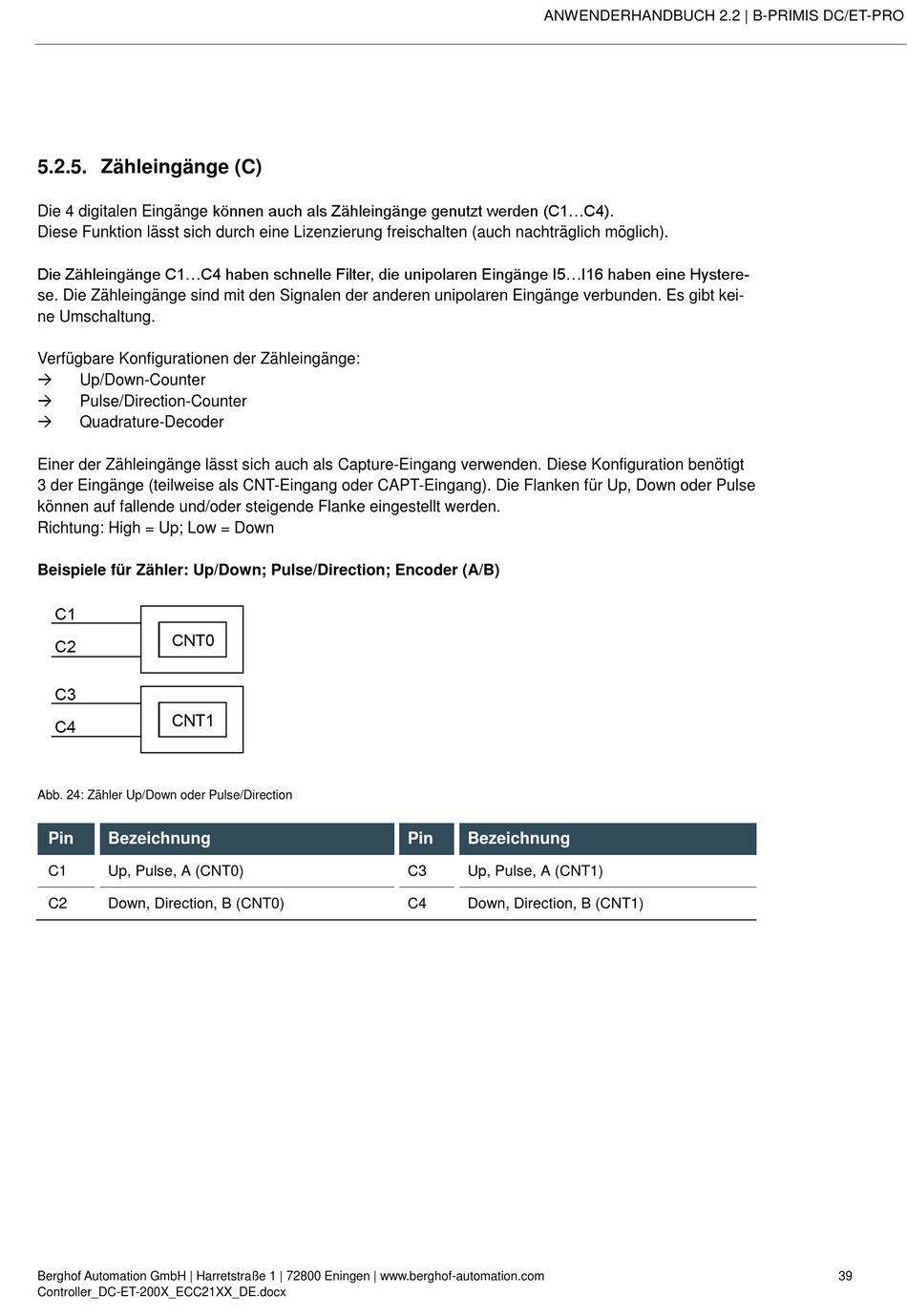

5.2.5. Zähleingänge (C)
Die 4 digitalen Eingänge können auch als Zähleingänge genutzt werden (C1...C4).
Diese Funktion lässt sich durch eine Lizenzierung freischalten (auch nachträglich möglich).
Die Zähleingänge C1...C4 haben schnelle Filter, die unipolaren Eingänge I5...I16 haben eine Hystere-
se. Die Zähleingänge sind mit den Signalen der anderen unipolaren Eingänge verbunden. Es gibt kei-
ne Umschaltung.
Verfügbare Konfigurationen der Zähleingänge:
Up/Down-Counter
Pulse/Direction-Counter
Quadrature-Decoder
Einer der Zähleingänge lässt sich auch als Capture-Eingang verwenden. Diese Konfiguration benötigt
3 der Eingänge (teilweise als CNT-Eingang oder CAPT-Eingang). Die Flanken für Up, Down oder Pulse
können auf fallende und/oder steigende Flanke eingestellt werden.
Richtung: High = Up; Low = Down
Beispiele für Zähler: Up/Down; Pulse/Direction; Encoder (A/B)
Abb. 24: Zähler Up/Down oder Pulse/Direction
Pin
Bezeichnung
C1
Up, Pulse, A (CNT0)
C2
Down, Direction, B (CNT0)
Berghof Automation GmbH | Harretstraße 1 | 72800 Eningen | www.berghof-automation.com
Controller_DC-ET-200X_ECC21XX_DE.docx
ANWENDERHANDBUCH 2.2 | B-PRIMIS DC/ET-PRO
Pin
Bezeichnung
C3
Up, Pulse, A (CNT1)
C4
Down, Direction, B (CNT1)
39
