5.2.7. EtherCAT

Der Onboard-Ethernet-Adapter verfügt über zwei RJ-45 10/100 Base-T Anschlüsse für die Netzwerk-
anbindung. Die Ethernet-Schnittstelle X6 kann als EtherCAT-Master genutzt werden.

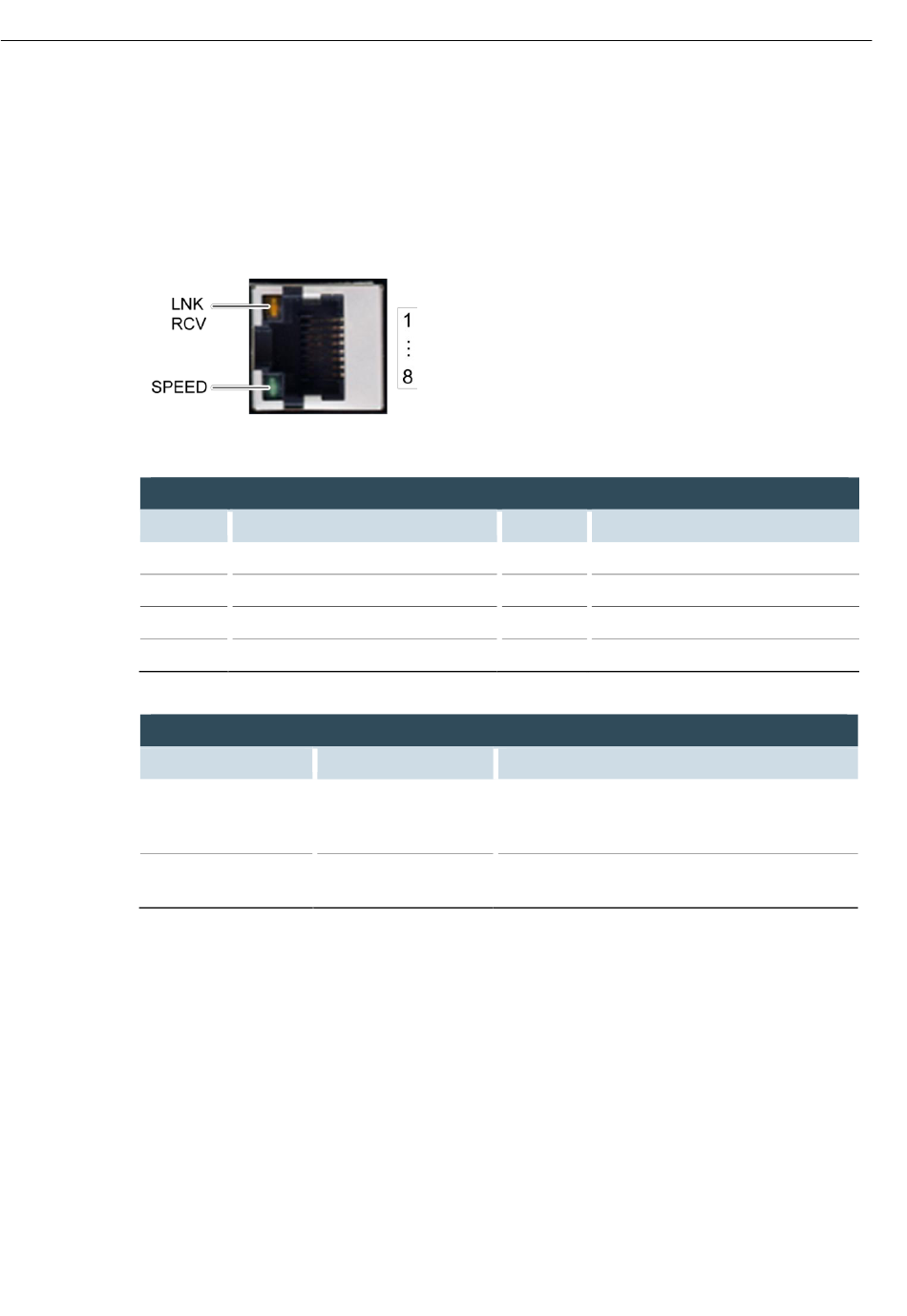

Abb. 27: EtherCAT-Schnittstelle X5

Belegung EtherCAT-Schnittstelle Stecker X5
LEDs
LED
LNK/RCV
SPEED
42
Pin Belegung
1 TX+
2 TX–
3 RX+
4 NC
Farbe
Gelb
Grün
Berghof Automation GmbH | Harretstraße 1 | 72800 Eningen | www.berghof-automation.com
Pin Belegung
5
NC
6 RX–
7 NC
8 NC
Bedeutung gemäß IEEE 802.3 clause 25
Link, Data Receive
Blinkt: Verbindung ist aktiv, Datenübertragung läuft
Aus: keine Verbindung aufgebaut
An = 100 Mbit/s
Aus = 10 Mbit/s
