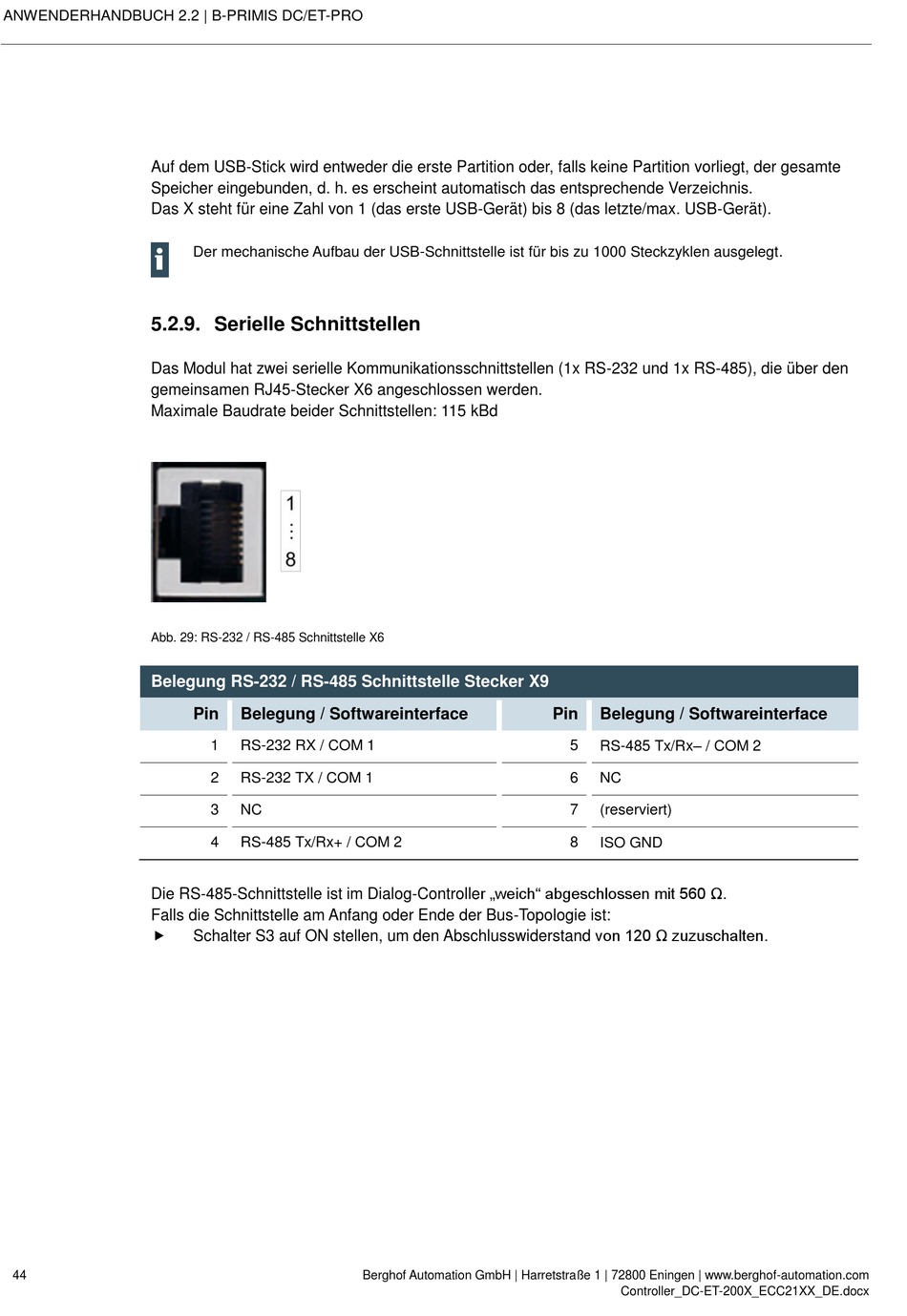

ANWENDERHANDBUCH 2.2 | B-PRIMIS DC/ET-PRO
Auf dem USB-Stick wird entweder die erste Partition oder, falls keine Partition vorliegt, der gesamte
Speicher eingebunden, d. h. es erscheint automatisch das entsprechende Verzeichnis.
Das X steht für eine Zahl von 1 (das erste USB-Gerät) bis 8 (das letzte/max. USB-Gerät).
5.2.9. Serielle Schnittstellen
Das Modul hat zwei serielle Kommunikationsschnittstellen (1x RS-232 und 1x RS-485), die über den
gemeinsamen RJ45-Stecker X6 angeschlossen werden.
Maximale Baudrate beider Schnittstellen: 115 kBd
Abb. 29: RS-232 / RS-485 Schnittstelle X6
Belegung RS-232 / RS-485 Schnittstelle Stecker X9
Die RS-485-Schnittstelle ist im Dialog-Controller „weich" abgeschlossen mit 560 Ω.
Falls die Schnittstelle am Anfang oder Ende der Bus-Topologie ist:
44
Der mechanische Aufbau der USB-Schnittstelle ist für bis zu 1000 Steckzyklen ausgelegt.
Pin
Belegung / Softwareinterface
1
RS-232 RX / COM 1
2
RS-232 TX / COM 1
3
NC
4
RS-485 Tx/Rx+ / COM 2
Schalter S3 auf ON stellen, um den Abschlusswiderstand von 120 Ω zuzuschalten.
Berghof Automation GmbH | Harretstraße 1 | 72800 Eningen | www.berghof-automation.com
Pin
Belegung / Softwareinterface
5
RS-485 Tx/Rx– / COM 2
6
NC
7
(reserviert)
8
ISO GND
Controller_DC-ET-200X_ECC21XX_DE.docx
