ANWENDERHANDBUCH 2.2 | B-PRIMIS DC/ET-PRO

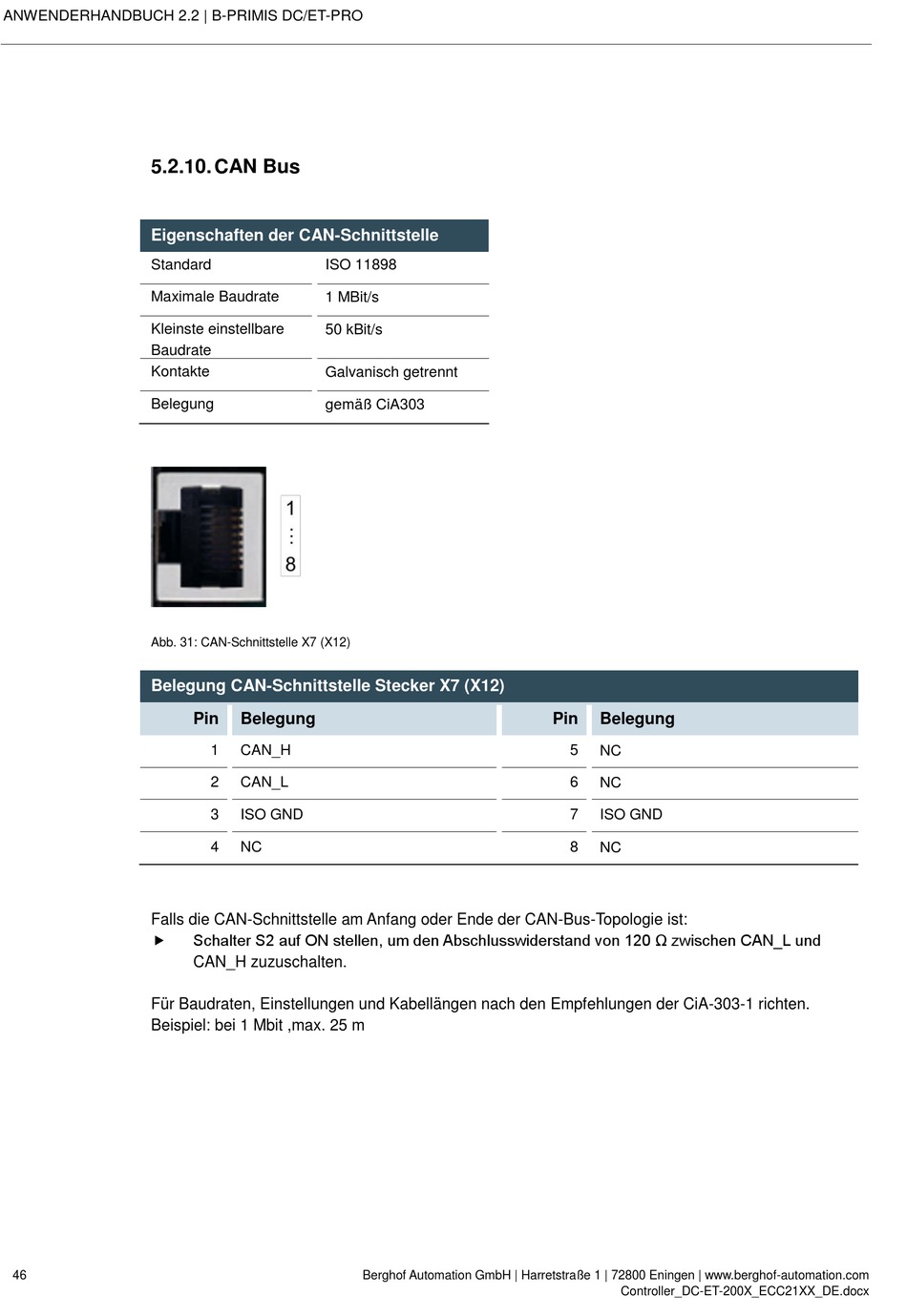

5.2.10. CAN Bus

Eigenschaften der CAN-Schnittstelle
Standard
Maximale Baudrate
Kleinste einstellbare
Baudrate
Kontakte
Belegung

Abb. 31: CAN-Schnittstelle X7 (X12)

Belegung CAN-Schnittstelle Stecker X7 (X12)
Falls die CAN-Schnittstelle am Anfang oder Ende der CAN-Bus-Topologie ist:

Für Baudraten, Einstellungen und Kabellängen nach den Empfehlungen der CiA-303-1 richten.
Beispiel: bei 1 Mbit ,max. 25 m
46
ISO 11898
1 MBit/s
50 kBit/s
Galvanisch getrennt
gemäß CiA303
Pin Belegung
1 CAN_H
2 CAN_L
3 ISO GND
4 NC
Schalter S2 auf ON stellen, um den Abschlusswiderstand von 120 Ω zwischen CAN_L und
CAN_H zuzuschalten.
Berghof Automation GmbH | Harretstraße 1 | 72800 Eningen | www.berghof-automation.com
Pin Belegung
5 NC
6 NC
7
ISO GND
8 NC
