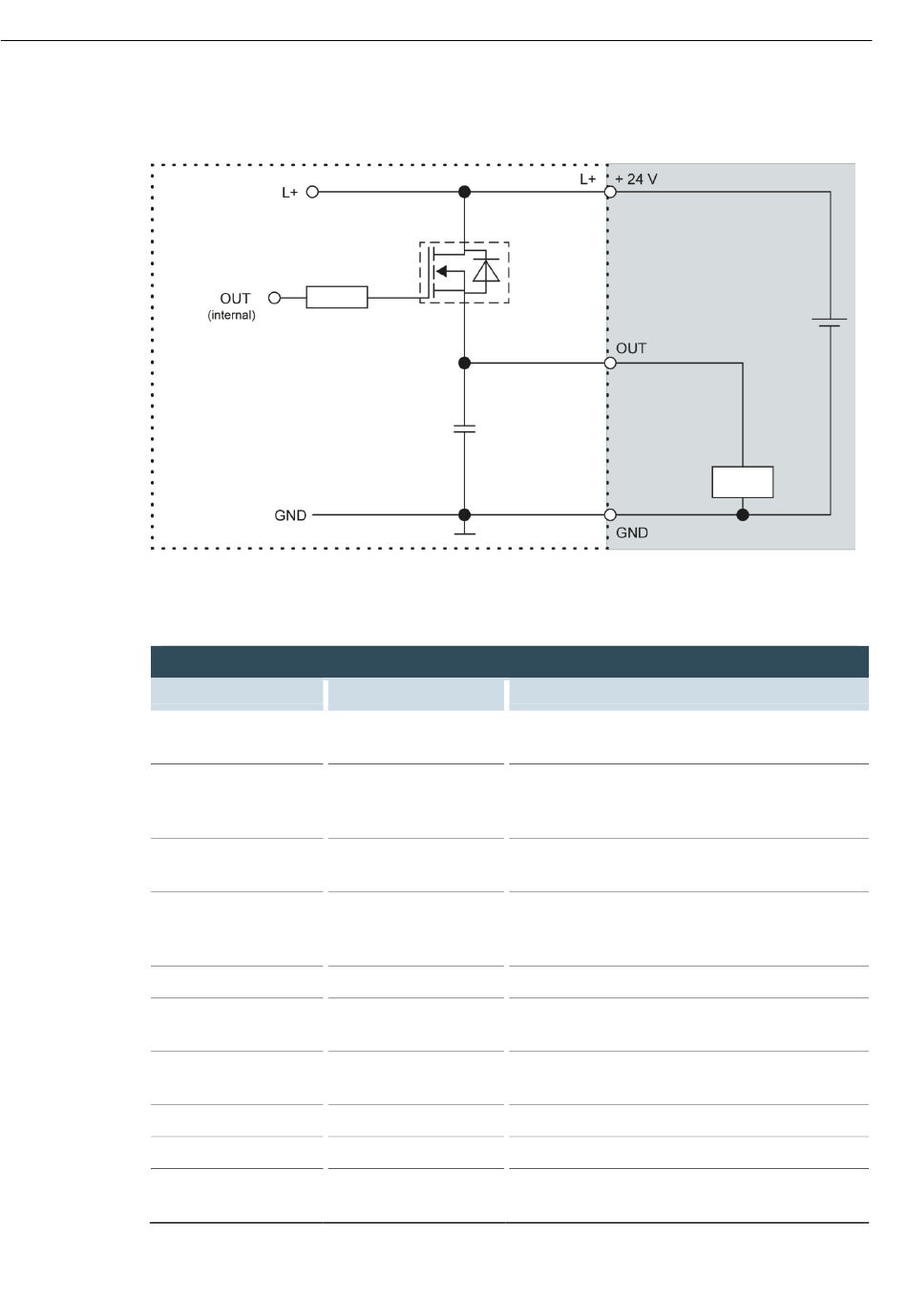

Abb. 24: Prinzip-Schaltbild Ausgang, plusschaltend
Daten der digitalen Eingänge
Eigenschaft
Art der Eingänge
Leitungslänge
Leitungsquerschnitt
im Schaltschrank
Feldverdrahtung
Last-Nennspannung
Verzögerungszeit
Signalauswertung
Verpolschutz
Potentialtrennung
Statusanzeige
40
Wert
Typ 1, 3
max. 30 m
0,14–1,5 mm²
(26-16 AWG)
nach Vorschriften
und Normen
24 V DC (SELV)
1 ms
zyklisch
Ja
Nein
Ja
Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com
Beschreibung
Nach IEC 61131-2
Strom ziehend (plusschaltend)
Für ungeschirmte Anschlusskabel
Bei Leitungslängen über 30 m müssen die Ka-
bel geschirmt sein.
Nach Steckverbinder mit Grenzen gemäß UL-
Vorgaben richten.
Alle zutreffenden örtlichen Vorschriften sowie
die Anforderungen nach DIN EN 61131-2 er-
füllen.
–
Gilt beim Übergang von 0 auf 1 und von 1 auf
0
Abhängig von der eingestellten Zykluszeit im
Programmiersystem
–
–
Eine gelbe LED pro Eingang
Leuchtet bei logisch 1
