ANWENDERHANDBUCH 1.0 | B-PRIMIS DC-PRO SERIE
5.2.2. Digitale Ein- und Ausgänge
Die digitalen Ausgänge sind positiv schaltende 24-V-Ausgänge mit einem Ausgangsstrom von max.
500 mA. Sie haben ein gemeinsames Bezugspotential (GND) zur Versorgungsspannung.
Beschädigung der Eingänge oder des Geräts!
Spannungen über ±32 V können die Eingänge oder das Gerät beschädigen.
Die digitalen Eingänge sind positiv schaltende Eingänge des Typs 1 oder 3 (IEC 61131-2). Sie sind für
Eingangsspannungen von nominal 24 V ausgelegt. Die Eingangssignale werden intern zyklisch zur
Prozessdatenverarbeitung übertragen. Ein offener Eingang wird als statisch 0 (LOW) interpretiert. Die
Eingänge besitzen ebenfalls ein gemeinsames Bezugspotential (GND).
Für den Steckverbinder SL-SMT 3.5 (Weidmüller) wurden folgende Gegenstücke getestet und dürfen
mit dem Gerät verwendet werden:
→

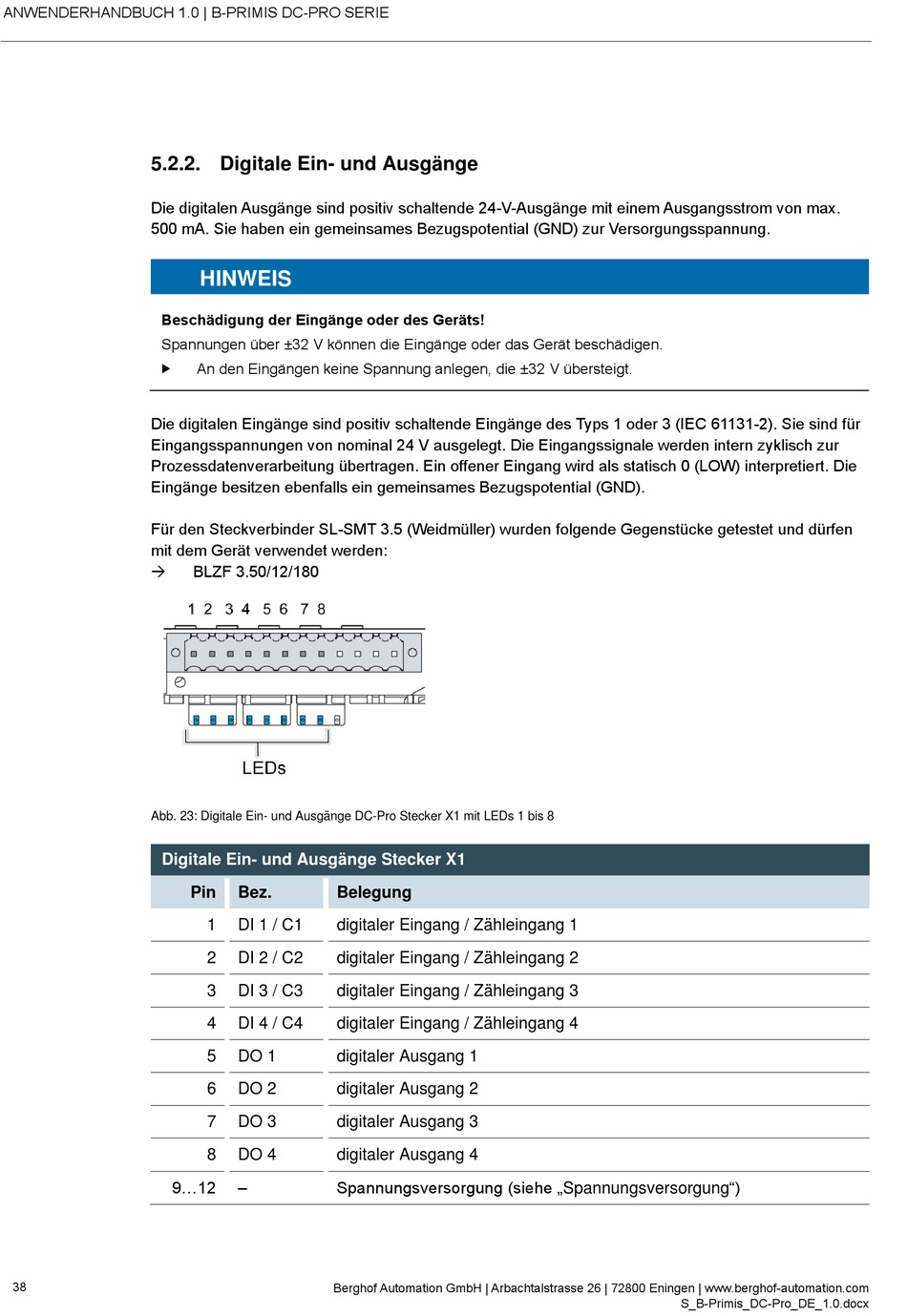

Abb. 23: Digitale Ein- und Ausgänge DC-Pro Stecker X1 mit LEDs 1 bis 8
Digitale Ein- und Ausgänge Stecker X1
9...12
38
HINWEIS
An den Eingängen keine Spannung anlegen, die ±32 V übersteigt.
BLZF 3.50/12/180
Pin
Bez.
Belegung
1
DI 1 / C1
digitaler Eingang / Zähleingang 1
2
DI 2 / C2
digitaler Eingang / Zähleingang 2
3
DI 3 / C3
digitaler Eingang / Zähleingang 3
4
DI 4 / C4
digitaler Eingang / Zähleingang 4
5
DO 1
digitaler Ausgang 1
6
DO 2
digitaler Ausgang 2
7
DO 3
digitaler Ausgang 3
8
DO 4
digitaler Ausgang 4
–
Spannungsversorgung (siehe „Spannungsversorgung")
