Regelgerät Logamatic 4311 - Module

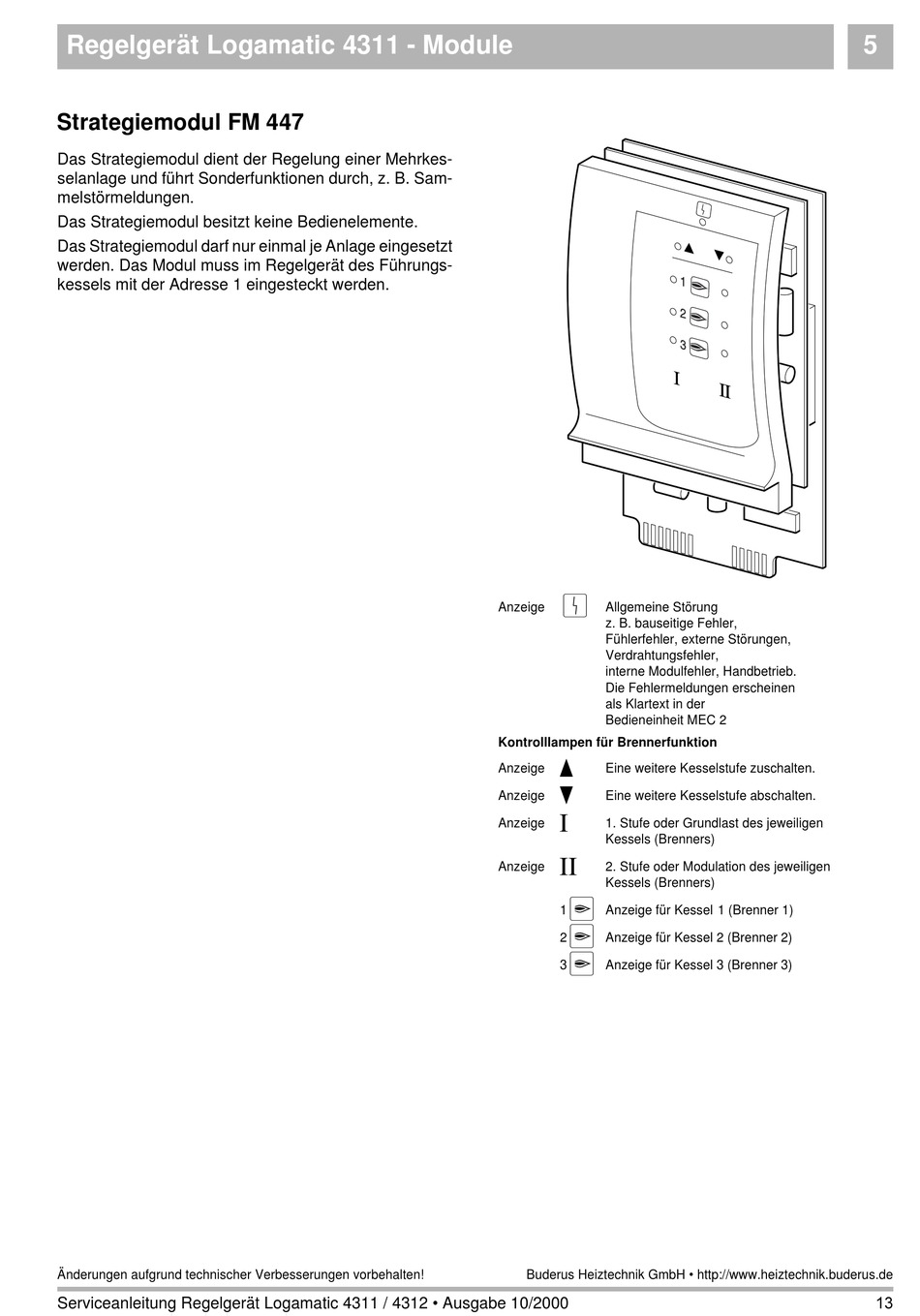

Strategiemodul FM 447
Das Strategiemodul dient der Regelung einer Mehrkes-
selanlage und führt Sonderfunktionen durch, z. B. Sam-
melstörmeldungen.
Das Strategiemodul besitzt keine Bedienelemente.
Das Strategiemodul darf nur einmal je Anlage eingesetzt
werden. Das Modul muss im Regelgerät des Führungs-
kessels mit der Adresse 1 eingesteckt werden.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Regelgerät Logamatic 4311 / 4312 • Ausgabe 10/2000
0
Anzeige Allgemeine Störung
z. B. bauseitige Fehler,
Fühlerfehler, externe Störungen,
Verdrahtungsfehler,
interne Modulfehler, Handbetrieb.
Die Fehlermeldungen erscheinen
als Klartext in der
Bedieneinheit MEC 2
Kontrolllampen für Brennerfunktion
U
Anzeige Eine weitere Kesselstufe zuschalten.
V
Anzeige Eine weitere Kesselstufe abschalten.
[
Anzeige 1. Stufe oder Grundlast des jeweiligen
Kessels (Brenners)
\
Anzeige 2. Stufe oder Modulation des jeweiligen
Kessels (Brenners)
a
1 Anzeige für Kessel 1 (Brenner 1)
a
2 Anzeige für Kessel 2 (Brenner 2)
a
3 Anzeige für Kessel 3 (Brenner 3)
