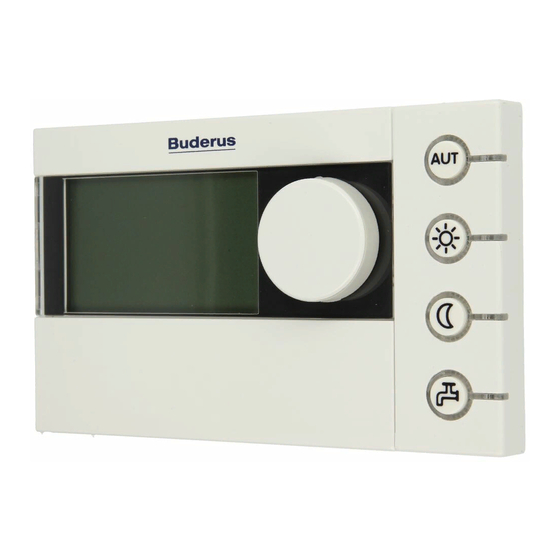

Buderus RC35 Serviceanleitung

Raumcontroller
Vorschau ausblenden Andere Handbücher für RC35:
Inhaltsverzeichnis

Werbung

Quicklinks

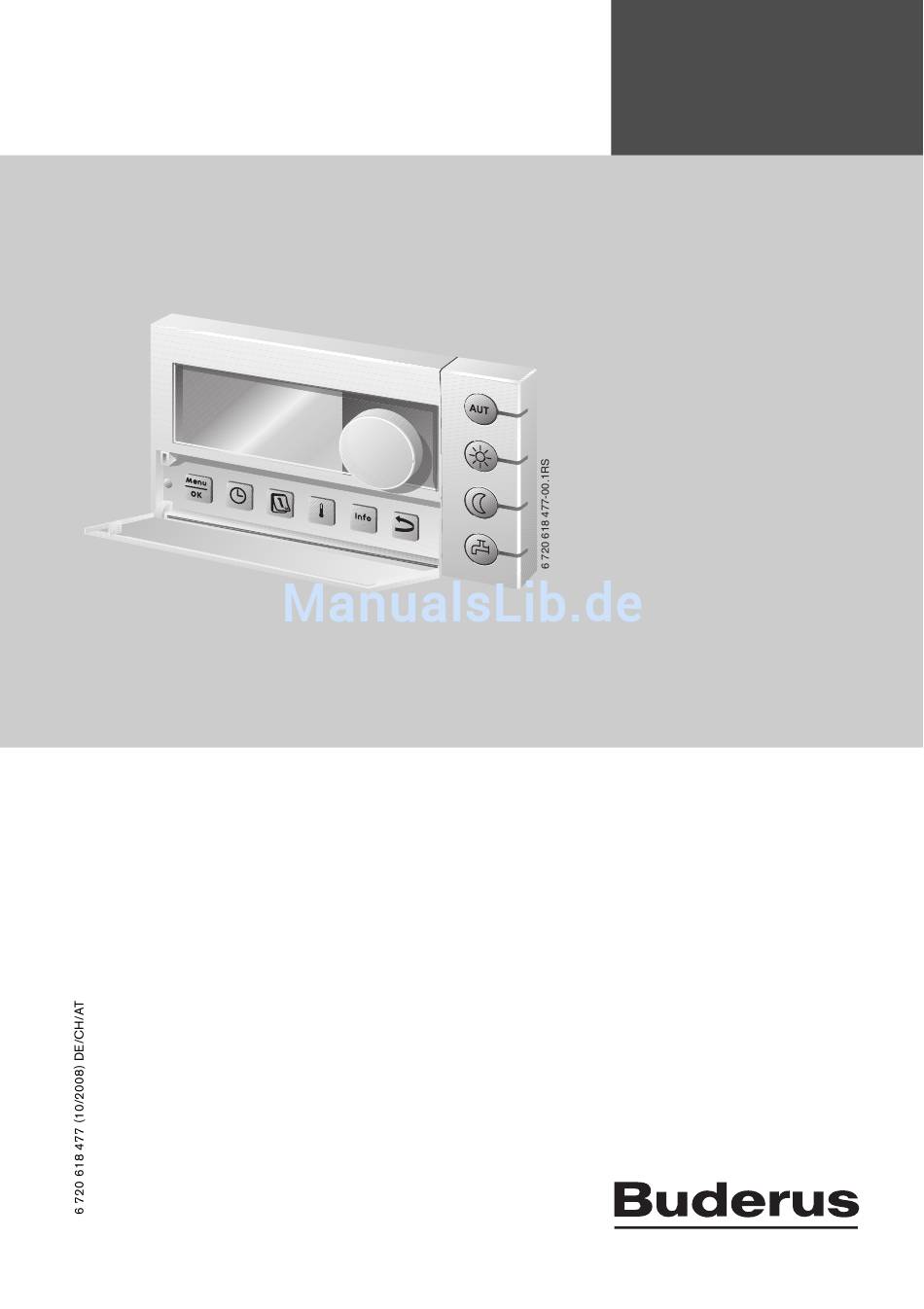

Montage- und
Serviceanleitung
Logamatic EMS
Bedieneinheit RC35
Raumcontroller
Für das Fachhandwerk
Vor Inbetriebnahme
und Servicearbeiten
sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus RC35

Inhaltszusammenfassung für Buderus RC35

  • Seite 1 Montage- und Raumcontroller Serviceanleitung Logamatic EMS Für das Fachhandwerk Vor Inbetriebnahme Bedieneinheit RC35 und Servicearbeiten sorgfältig lesen.

  • Seite 2: Inhaltsverzeichnis

    Ersatz ERC durch RC35 ........
  • Seite 3 Kalibrierung RC35 ........

  • Seite 4: Wegweiser Zur Anleitung

    In den darauf folgenden Abschnitten wird die Bedienung nur kurz dar- gestellt. Displaytexte Begriffe, die sich direkt auf Displayanzeigen beziehen, werden im Fließtext BEDIENERMENÜ fett dargestellt. Standardanzeige Betriebsarten Beispiel: BEDIENERMENÜ Schaltprogramm So/Wi-Schwelle Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 5: Symbolerklärung Und Sicherheitshinweise

    Symbol gekennzeichnet. Sie werden durch Linien ober- und unterhalb des Textes begrenzt. Weitere Symbole Symbol Bedeutung Handlungsschritt Querverweis auf andere Stellen im Dokument oder auf andere Dokumente • Aufzählung/Listeneintrag – Aufzählung/Listeneintrag (2. Ebene) Tab. 1 Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 6: Sicherheitshinweise

    Warnung: Frost Wenn die Heizungsanlage nicht in Betrieb ist, kann sie bei Frost einfrieren: B Heizungsanlage ständig eingeschaltet lassen. B Frostschutz einschalten. B Bei einer Störung: Die Störung umgehend beseitigen. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 7: Angaben Zum Produkt

    Hinweise zum eingesetzten Feuerungsautomaten finden Sie im Menü DIAGNOSE\VERSION Seite 47). RC35 als Ersatz für ERC Wird der RC35 als Ersatz für das Regelgerät ERC eingesetzt, ergeben sich Unterschiede z.B. hin- sichtlich der Werkseinstellungen. Eine Übersicht darüber finden Sie auf Seite 8. 2.2 EG-Konformitätserklärung Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den europäischen Richtlinien...

  • Seite 8: Technische Daten

    42,162 10,001 1,481 ±0 32,556 8,060 1,256 25,339 6,535 1,070 19,872 5,331 0,915 15,699 4,372 0,786 12,488 3,606 0,677 10,001 2,989 8,060 Tab. 3 Widerstandswerte der Temperaturfühler nur für EMS Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 9: Gültigkeit Dieser Anleitung Für Funktionsmodule (Zubehör)

    • Solarmodul und weitere EMS-Module (z. B. Anschlussmodul ASM10) • Fernbedienung (z. B. RC20/RC20RF) zur Ansteuerung jeweils eines Heizkreises • Außentemperaturfühler, externer Raumtemperaturfühler 1) Bei Heizkesseln mit UBA1.x oder DBA ist der Einsatz von Modulen nicht möglich. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 10: Ersatz Erc Durch Rc35

    – keine kontinuierlich. Wird Aktivierung not- ein Fehler detek- wendig. tiert, gibt der RC35 automatisch eine Störungsmeldung aus. Raumtemperatur- WE = 3K WE = 0K aufschaltung (Regelungsart) Tab. 4 Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 11: Installation

    Regelung umzustellen (Außentemperaturfühler erforderlich). Oder installieren Sie einen externen Raumtemperaturfühler in dem Raum mit dem größten Wärmebedarf (z. B. Wohnzimmer). 6 720 618 477-01.1RS Bild 1 Mindestabstände für die Montage im Referenzraum Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 12: Montage Am Heizkessel

    Möglichkeiten für eine Heizungsanlage mit zwei Heizkreisen Beide Heizkreise werden von einer Bedieneinheit geregelt. Jeder Heizkreis ist mit einer eigenen Bedieneinheit/Fernbedienung ausgestattet. 1) Bei Heizkesseln mit UBA1.x und DBA nicht möglich. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 13: Montage Und Anschluss

    Anschluss „RC“ zum EMS (Heizkessel) Anschluss „EXT“ für externen Raumtemperaturfühler oder für Drahtbrücke B Wird der RC35 ohne externen Raumtemperaturfühler betrieben, ist an den Kabelklemmen „EXT“ [6] eine Drahtbrücke erforderlich (Werksauslieferungszustand). Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 14: Bedieneinheit Einhängen Oder Abnehmen

    Installation B Wird der RC35 mit externem Raumtemperaturfühler betrieben, werkseitige Drahtbrücke bei „EXT“ entfernen und den externen Raumtemperaturfühler an dieser Stelle installieren. 3.4 Bedieneinheit einhängen oder abnehmen Bedieneinheit einhängen 1. Bedieneinheit oben in die Montageplatte in Pfeilrichtung einhängen. 2. Bedieneinheit unten in Pfeilrichtung gegen die Montageplatte drücken, bis diese einrastet.

  • Seite 15: Grundlagen Der Bedienung

    („Tag“ oder „Nacht“). Ausnahme: Bei Heizkesseln mit UBA1.x leuchtet nur die LED „AUT“. Die LED „Warm- wasser“ kann auch abgeschaltet werden. Bei Heizkesseln mit UBA1.x leuchtet die LED gar nicht. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 16: Einführung Servicemenü

    Diagnose Wartung Das Menü SERVICE\EINSTELLUNGEN wird geöffnet. SERVICE\EINSTELLUNGEN Drehknopf nach links drehen, bis Kesseldaten ausge- Anlagendaten Kesseldaten wählt ist. Warmwasser Heizkreis 1 Tab. 5 So benutzen Sie das Servicemenü (Beispiel) Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 17 Klappe schließen. Die Standardanzeige wird wieder angezeigt. Mit dieser Vorgehensweise können Sie alle Einstellungen im SERVICEMENÜ vorneh- men. Tab. 5 So benutzen Sie das Servicemenü (Beispiel) Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 18: Übersicht Servicemenü

    Zurücksetzen von Parametern auf Werksein- Reset stellung Fehlerliste Wartungsmeldung Betriebsstunden Tab. 6 Navigator Servicemenü 1) Je nach eingesetztem Heizkessel nur eingeschränkt möglich. 2) Je nach eingesetztem Heizkessel nicht möglich oder nicht vorhanden. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 19: Inbetriebnahme

    Menü SERVICEMENÜ SERVICEMENÜ zu öffnen. Kurzbedienung Einstellungen Diagnose Wartung Tab. 7 Allgemeine Inbetriebnahme Bei Bedarf können Sie den Kontrast des Displays ändern: B Tasten gedrückt halten und gleichzeitig Drehknopf drehen. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 20: Checkliste: Wichtige Parameter Für Die Inbetriebnahme

    (z. B. Familie), eige- Seite 31 nes Programm Tab. 8 Checkliste: wichtige Parameter für die Inbetriebnahme 1) Diese Funktion ist bei Heizkesseln mit UBA1.x und DBA und UBA-H3 nicht möglich. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 21: Schnelle Inbetriebnahme (Menü Kurzbedienung)

    Weitere Heizkreise ein- geregelt werden? temp. temp. stellen wie Heizkreis 1. geführt, geführt Raumtemp. geführt Welches Heizsystem Heizkörper, Heizkörper Heizkennlinie hat Heizkreis 1? Konvektor, Seite 34) Fußboden Tab. 9 Navigator Menü Kurzbedienung Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 22: Ausführliche Inbetriebnahme

    B Sicherstellen, dass an der Kesselbedieneinheit BC10 beide Drehknöpfe auf „Aut“ eingestellt sind, damit Warmwasser- und Vorlauftemperatur über die Bedieneinheit RC35 geregelt werden. B Dem Kunden die Wirkungsweise und die Bedienung des Gerätes erklären. B Den Kunden über die gewählten Einstellungen informieren.

  • Seite 23: Außerbetriebnahme/Ausschalten

    Wir empfehlen, diese Montage- und Serviceanleitung dem Kunden zur Aufbewahrung an der Heizungsanlage zu übergeben. 5.6 Außerbetriebnahme/Ausschalten Die Bedieneinheit RC35 wird über die Heizungsanlage mit Strom versorgt und bleibt ständig einge- schaltet. Sie wird nur dann ausgeschaltet, wenn die Heizungsanlage z. B. zu Wartungszwecken abgeschaltet wird.

  • Seite 24: Anlage Einstellen (Servicemenü Einstellungen)

    Wie viele gemischte Heiz- Adresse am Drehkodierschalter des 0 bis 3 kreise sind installiert? Mischermoduls einstellen (Werkseinstel- lung HK2). Haben Sie ein Solarmodul Ja, Nein Nein installiert? Tab. 10 Navigator Servicemenü EINSTELLUNGEN\ANLAGE Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 25: Gebäudeart (Dämpfung Der Außentemperatur)

    Dämpfungszeitkonstante in Stunden. Parameter Gebäudeart Bauart Faktor Leicht z. B. Haus in Fertigbauweise, Holz-Ständer-Bauweise Mittel z. B. Haus aus Hohlblocksteinen (Werkseinstellung) Schwer z. B. Backsteinhaus Tab. 11 Berechnung der Dämpfungszeitkonstante Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 26: Minimale Außentemperatur

    Die minimale Außentemperatur ist der Mittelwert der jeweils kältesten Außentemperaturen der letz- ten Jahre und hat Einfluss auf die Heizkennlinie. Der Wert kann aus der für jedes Gebäude notwen- digen Wärmebedarfsrechnung oder aus der Klimazonenkarte der Region entnommen werden. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 27: Kesseldaten

    0 bis 65 °C 47 °C Einstellung nur in Verbindung mit giktemperatur ein. BRM10 möglich. Tab. 12 Navigator Servicemenü EINSTELLUNG\KESSEL 1) Bei Heizkesseln mit UBA1.x nicht möglich oder nicht vorhanden. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 28: Heizkreisdaten

    Heizkreis 1? Konvektor, wenn es sich um einen Brennwert- Fußboden kessel handelt. Es können dann keine weiteren Heizkreise installiert werden. Bei Fußbodenheizung unbedingt Sicherheitsthermostat einsetzen. Tab. 13 Navigator Servicemenü EINSTELLUNG\HEIZKR. 1 Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 29 Geben Sie den maximalen 0 K bis 10 K Einstellung nur, wenn die Regelungs- Raumeinfluss ein: art auf „Außentemp.geführt“ einge- stellt ist ( Seite 33). Tab. 13 Navigator Servicemenü EINSTELLUNG\HEIZKR. 1 Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 30 Welche Laufzeit hat der 10 Sek bis 120 Sek Mischer? 600 Sek Welche Anhebung soll für 0 K bis 20 K den Kessel verwendet werden? Tab. 13 Navigator Servicemenü EINSTELLUNG\HEIZKR. 1 Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 31 Soll eine Optimierung des Ja, Nein Nein Automatische Anpassung der Ein- Schaltprog vorgenommen und Ausschaltzeitpunkte abhängig werden? von der Außentemperatur, Raumtem- peratur und Gebäudeart (Wärme- speichervermögen). Tab. 13 Navigator Servicemenü EINSTELLUNG\HEIZKR. 1 Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 32 ( Seite 35). Einstellung nur, wenn Absenkart für Urlaub „Außenhaltbetrieb“ eingestellt ist. Tab. 13 Navigator Servicemenü EINSTELLUNG\HEIZKR. 1 1) Bei Heizkesseln mit UBA1.x oder DBA nicht möglich oder nicht vorhanden. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 33: Softwareseitige Zuordnung Der Bedieneinheit/Fernbedienung

    Je größer der Parameter eingestellt wird, umso größer ist der Anteil der Raumtemperatur auf die Gestaltung der Heizkurve (Werkseinstellung 0 Kelvin). Dies gilt für Über- oder Unterschreitungen der Raum-Soll-Temperatur. Solange der Parameter maximaler Raumeinfluss auf 0 gestellt ist, arbeitet die Regelung rein außentemperaturgeführt. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 34: Heizkennlinie

    Parameter Raumtemperatur-Offset und/oder der eingestellten Raumtemperatur erreicht Bild 7, rechts, Seite 35). Die Einstellung des Offsets ist z. B. sinnvoll, wenn die mit einem Ther- mometer gemessene Raumtemperatur von dem eingestellten Sollwert abweicht. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 35: Absenkarten (Nachtabsenkung)

    • Abschaltbetrieb: Kessel und Heizungspumpe bleiben ausgeschaltet, Frostschutz ist an. Die Pumpe läuft nur im Frostschutzbetrieb an. Nicht zu empfehlen, wenn die Gefahr von zu starker Auskühlung des Hauses besteht. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 36: Frostschutz

    Schwelle der einstellbaren Frostschutztemperatur unterschreitet, wird die Pumpe des Heizkrei- ses automatisch eingeschaltet. • Raumtemperatur (Raumtemperaturfühler des RC35 oder RC20) Wenn die Raumtemperatur unter den fest eingestellten Wert von 5 °C sinkt, wird die Pumpe des Heizkreises automatisch eingeschaltet. Wenn die Raumtemperatur über 7 °C steigt, wird die Pumpe des Heizkreises automatisch ausgeschaltet.
  • Seite 37 Betrieb (eingestellte Nacht-Raumtemperatur) Heizbetrieb (eingestellte Tag-Raumtemperatur) Wenn die Außentemperatur von -15 °C unterschritten wird, geht die Heizung aus dem reduzierten Betrieb in den Heizbetrieb [3]. Dadurch können kleinere Heizflächen eingesetzt werden. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 38: Warmwasser

    „Bedie- nermenü“ auch dieser höhere Wert eingestellt werden. Worüber soll die Warmwasser- 3-Wege- 3-Wege- bereitung erfolgen? Umschaltventil, Umschalt- Speicherlade- ventil pumpe Tab. 15 Navigator Servicemenü EINSTELLUNG\WARMWASS. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 39 Stunde. Wollen Sie das Schaltpro- Ja, Nein Nein Bei Auswahl von „Ja“ wird in gramm Zirkulation ändern? das Schaltprogramm für Zirku- lation gesprungen. Tab. 15 Navigator Servicemenü EINSTELLUNG\WARMWASS. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 40 3) Bei Heizkesseln mit UBA-H3 abhängig von Vorhandensein PZ-Ausgang (z.B. auf Modul LM10) 4) Kesselabhängig ist der Temperaturwert fest definiert und kann nicht geändert werden. 5) Bei Heizkesseln mit UBA1.x nicht möglich oder nicht vorhanden. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 41: Solardaten

    30 % penleistung? Tab. 16 Navigator Servicemenü\Einstellungen\Solardaten 1) Bei Heizkesseln mit UBA1.x oder DBA nicht möglich oder nicht vorhanden. Erklärungen zu den Einstellungen finden Sie in den Dokumenten des Solarmoduls. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 42: Kalibrierung Rc35

    B Kalibrieren Sie die Bedieneinheit darum nicht während der Absenk- oder Aufheizpha- sen Ihrer Heizungsanlage. Beispiel: Wenn das Thermometer eine um 0,5 °C höhere Temperatur als die Bedieneinheit anzeigt, geben Sie +0,5 K als Kalibrierwert ein. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 43: Kontaktdaten

    Cursorposition zu verschieben. 3. Um ein Zeichen zu löschen ein Leerzeichen eingeben. 4. Taste drücken, um die Eingabe zu speichern und das Menü zu verlassen. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 44: Diagnose

    1) Diese Funktion ist bei Heizkesseln mit UBA-H3 nur eingeschränkt möglich. 2) Diese Funktion ist bei Heizkesseln mit UBA1.x oder DBA nicht möglich oder nicht vorhanden. 3) Diese Funktion ist bei Heizkesseln mit DBA, UBA1.x oder UBA-H3 nur eingeschränkt möglich. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 45: Monitorwert

    Monitorwerte für den nächsten Kessel aufgerufen. Symbol vorhanden = entsprechende Funktion ist aktiv. Erklärung der Symbole Tab. 20, Seite 46. 2) Bei Heizkesseln mit UBA1.x oder DBA nicht möglich oder nicht vorhanden. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 46: Fehlermeldung

    : Bei blockierenden Fehlern arbeitet die Heizungsanlage selbsttätig wei- ter, sobald der Fehlerzustand aufgehoben ist. • Anlagenfehler der Heizungsanlage werden im RC35 protokolliert, mit Ausnahme von Fehlern im Heizkessel oder Brenner, die entweder „verriegelnde“ oder „blockierende“ Fehler sind. Die Heizungsanlage arbeitet während des Fehlerzustandes – soweit möglich – weiter, ein Reset ist nicht erforderlich.

  • Seite 47: Heizkennlinie

    Mit dem Menü INFO\VERSIONEN können Sie sich die Softwareversionen von Komponenten der Heizungsanlage anzeigen lassen. B Wenn die Information nicht in einer Anzeige dargestellt werden kann: INFO\VERSIONEN Drehknopf drehen, um die nächste Anzeige anzuzeigen. RC35 1.02 UBA1.5 1.21 Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 48: Wartung

    Wartungsmeldungen anzeigen und zurücksetzen. Das Intervall kann entweder nach einer bestimmten Anzahl Betriebsstunden oder bei Erreichen eines Datums ablaufen. Die Bedieneinheit RC35 zeigt dann eine Wartungsmeldung an, damit der Endkunde Sie benachrichtigen kann, um einen Termin zu vereinbaren.

  • Seite 49: Reset

    B Nach Abschluss des Resets: Neuen Hinweis durch Drücken einer Taste bestätigen. 1) Bei Heizkesseln mit UBA1.x, DBA oder UBA-H3 werden nur alle Parameter des RC35 zurückgesetzt, jedoch nicht die Parameter des Feuerungsautomaten. 2) Diese Funktion ist bei Heizkesseln mit UBA1.x oder DBA nicht möglich.

  • Seite 50: Störungen Beheben

    Die Heizungsanlage bleibt bei einem Anlagenfehler, soweit möglich, in Betrieb, d. h., es kann noch weiter geheizt werden. Verwenden Sie nur Originalersatzteile von Buderus. Für Schäden, die durch nicht von Buderus gelieferte Ersatzteile entstehen, kann Buderus keine Haftung übernehmen.
  • Seite 51 Bruch oder Kurz- prüfen. schluss der Fühlerlei- B Widerstandswert tung. mit Fühlerkennli- Temperaturfühler nie vergleichen. defekt. B Funktion der Spei- Speicherladepumpe defekt. cherladepumpe z. B. mit Funktions- test prüfen. Tab. 22 Störungstabelle Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 52 Stromausfall. • allen Schaltprogram- • Urlaubsfunktion • Fehlermeldungen B RC35 austau- A11 804 Interner Heizungsanlage ist im Interner Laufzeitfeh- Fehler. Notbetrieb. ler im RC35. schen. Tab. 22 Störungstabelle Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 53 WM10 und Bus- mit Wei- haft angesteuert. schlossen oder leitung prüfen. chenmodul. defekt. B WM10 austau- schen. WM10 wird von RC35 nicht erkannt. Tab. 22 Störungstabelle Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 54 B Funktion und einheit HKx. Anschluss der • Raumeinfluss Am RFM20 ist Heiz- Fernbedienung kreis nicht eingelernt. • Optimierung der prüfen. Schaltzeitpunkte B Fernbedienung tauschen. Tab. 22 Störungstabelle Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 55 Das EMS arbeitet mit aber keine ordnet, obwohl den zuletzt an der Fern- B Ggf. auf Außen- FB HKx. Raumtemp.geführt bedienung eingestellten temp.geführt eingestellt ist. Werten. umstellen. Tab. 22 Störungstabelle Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 56 Bei Anlagenfehlern ist kein Reset erforderlich. Wenn Sie den Anlagenfehler nicht besei- tigen können, wenden Sie sich bitte an Ihren zuständigen Servicetechniker oder an Ihre Buderus Niederlassung. Andere Störungen sind in den Dokumenten des eingesetzten Heizkessels beschrieben. Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 57: Servicemenü Rc35

    Servicemenü RC35 11 Servicemenü RC35 Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 58: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Funktionstest, Servicemenü Diagnose ..44 Abschaltbetrieb ..... . . 35 Absenkart (Nachtabsenkung) ... . 35 Gebäudeart .
  • Seite 59 - Temperaturbegrenzung ....38 Warmwasservorrang....30, 33 Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
