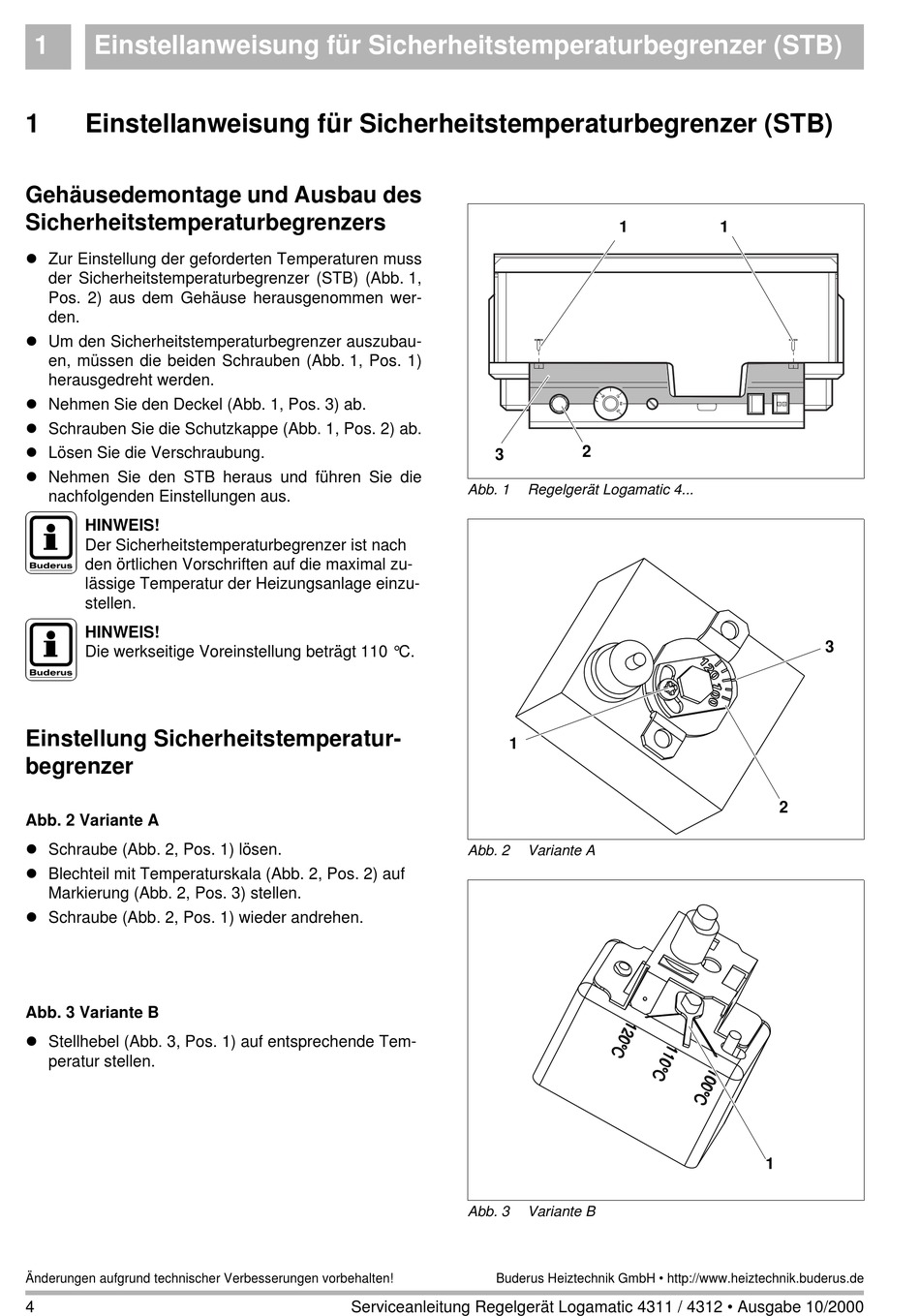

1 Einstellanweisung für Sicherheitstemperaturbegrenzer (STB)
1 Einstellanweisung für Sicherheitstemperaturbegrenzer (STB)
Gehäusedemontage und Ausbau des
Sicherheitstemperaturbegrenzers
l Zur Einstellung der geforderten Temperaturen muss
der Sicherheitstemperaturbegrenzer (STB) (Abb. 1,
Pos. 2) aus dem Gehäuse herausgenommen wer-
den.
l Um den Sicherheitstemperaturbegrenzer auszubau-
en, müssen die beiden Schrauben (Abb. 1, Pos. 1)
herausgedreht werden.
l Nehmen Sie den Deckel (Abb. 1, Pos. 3) ab.
l Schrauben Sie die Schutzkappe (Abb. 1, Pos. 2) ab.
l Lösen Sie die Verschraubung.
l Nehmen Sie den STB heraus und führen Sie die
nachfolgenden Einstellungen aus.
J HINWEIS!
Der Sicherheitstemperaturbegrenzer ist nach
den örtlichen Vorschriften auf die maximal zu-
lässige Temperatur der Heizungsanlage einzu-
stellen.
J HINWEIS!
Die werkseitige Voreinstellung beträgt 110 °C.
Einstellung Sicherheitstemperatur-
begrenzer
Abb. 2 Variante A
l Schraube (Abb. 2, Pos. 1) lösen.
l Blechteil mit Temperaturskala (Abb. 2, Pos. 2) auf
Markierung (Abb. 2, Pos. 3) stellen.
l Schraube (Abb. 2, Pos. 1) wieder andrehen.
Abb. 3 Variante B
l Stellhebel (Abb. 3, Pos. 1) auf entsprechende Tem-
peratur stellen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
4
3
Abb. 1
1
Abb. 2
Abb. 3
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Serviceanleitung Regelgerät Logamatic 4311 / 4312 • Ausgabe 10/2000
1
2
Regelgerät Logamatic 4...
Variante A
Variante B
1
3
2
1
