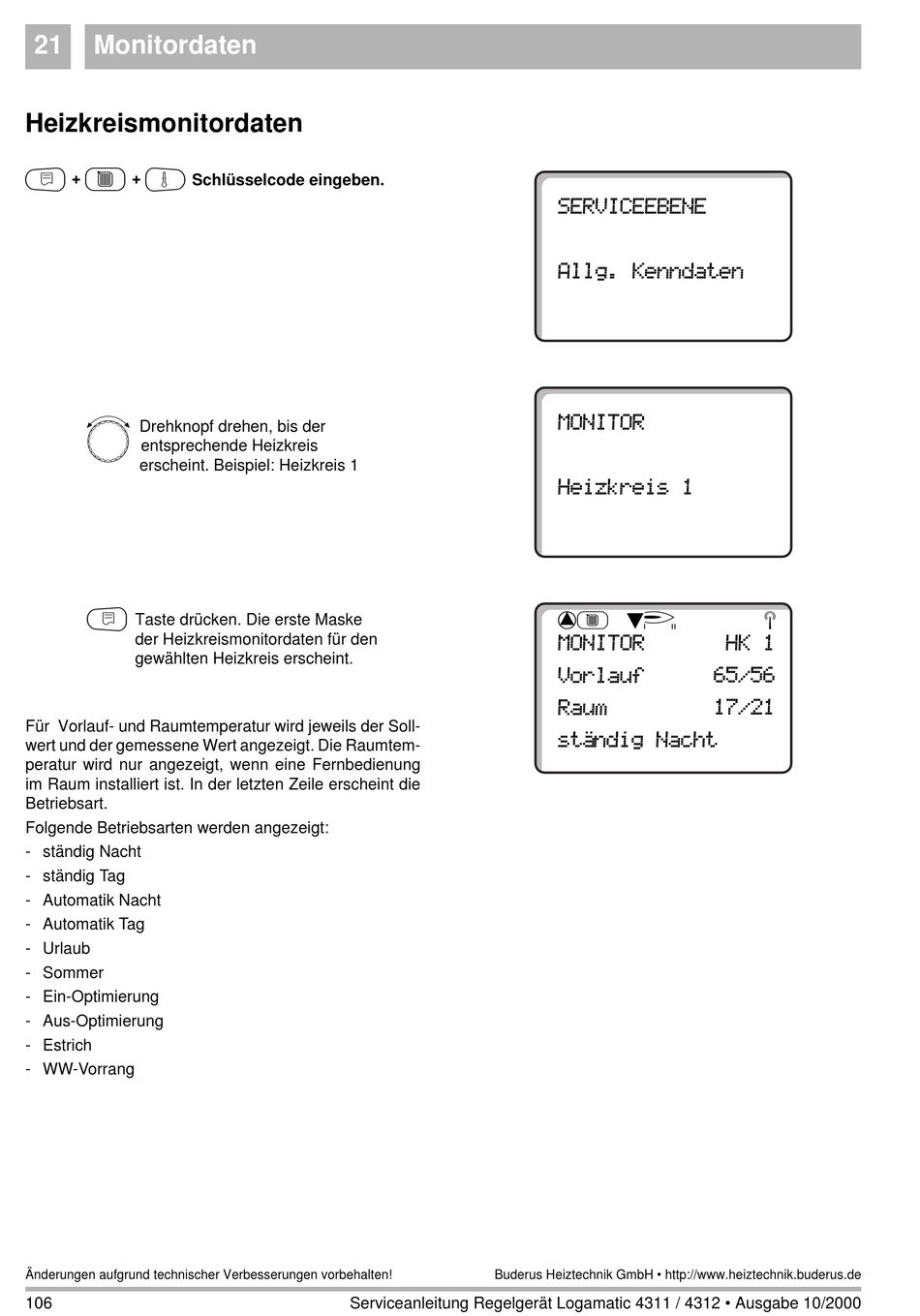

Buderus Logamatic 4311 Serviceanleitung Seite 106

21 Monitordaten
Heizkreismonitordaten
N C G

Schlüsselcode eingeben.
S
Drehknopf drehen, bis der
entsprechende Heizkreis
erscheint. Beispiel: Heizkreis 1
N
Taste drücken. Die erste Maske
der Heizkreismonitordaten für den
gewählten Heizkreis erscheint.
Für Vorlauf- und Raumtemperatur wird jeweils der Soll-
wert und der gemessene Wert angezeigt. Die Raumtem-
peratur wird nur angezeigt, wenn eine Fernbedienung
im Raum installiert ist. In der letzten Zeile erscheint die
Betriebsart.
Folgende Betriebsarten werden angezeigt:
- ständig Nacht
- ständig Tag
- Automatik Nacht
- Automatik Tag
- Urlaub
- Sommer
- Ein-Optimierung
- Aus-Optimierung
- Estrich
- WW-Vorrang
Änderungen aufgrund technischer Verbesserungen vorbehalten!
106
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Serviceanleitung Regelgerät Logamatic 4311 / 4312 • Ausgabe 10/2000
SERVICEEBENE
Allg. Kenndaten
MONITOR
Heizkreis 1
8C d8X8beP
56
MONITOR HK 1
Vorlauf 65/56
Raum 17/21
ständig Nacht
