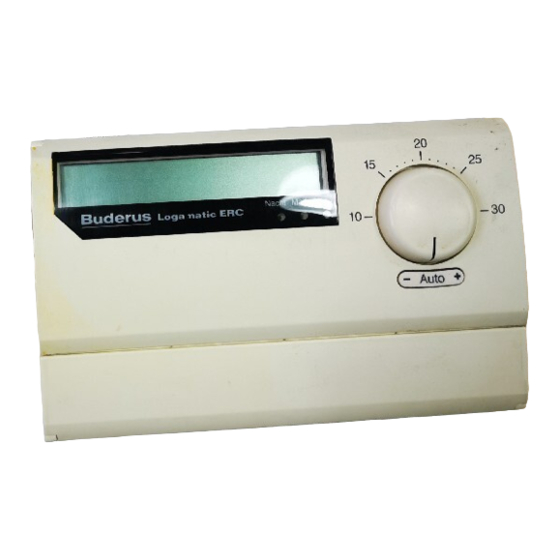

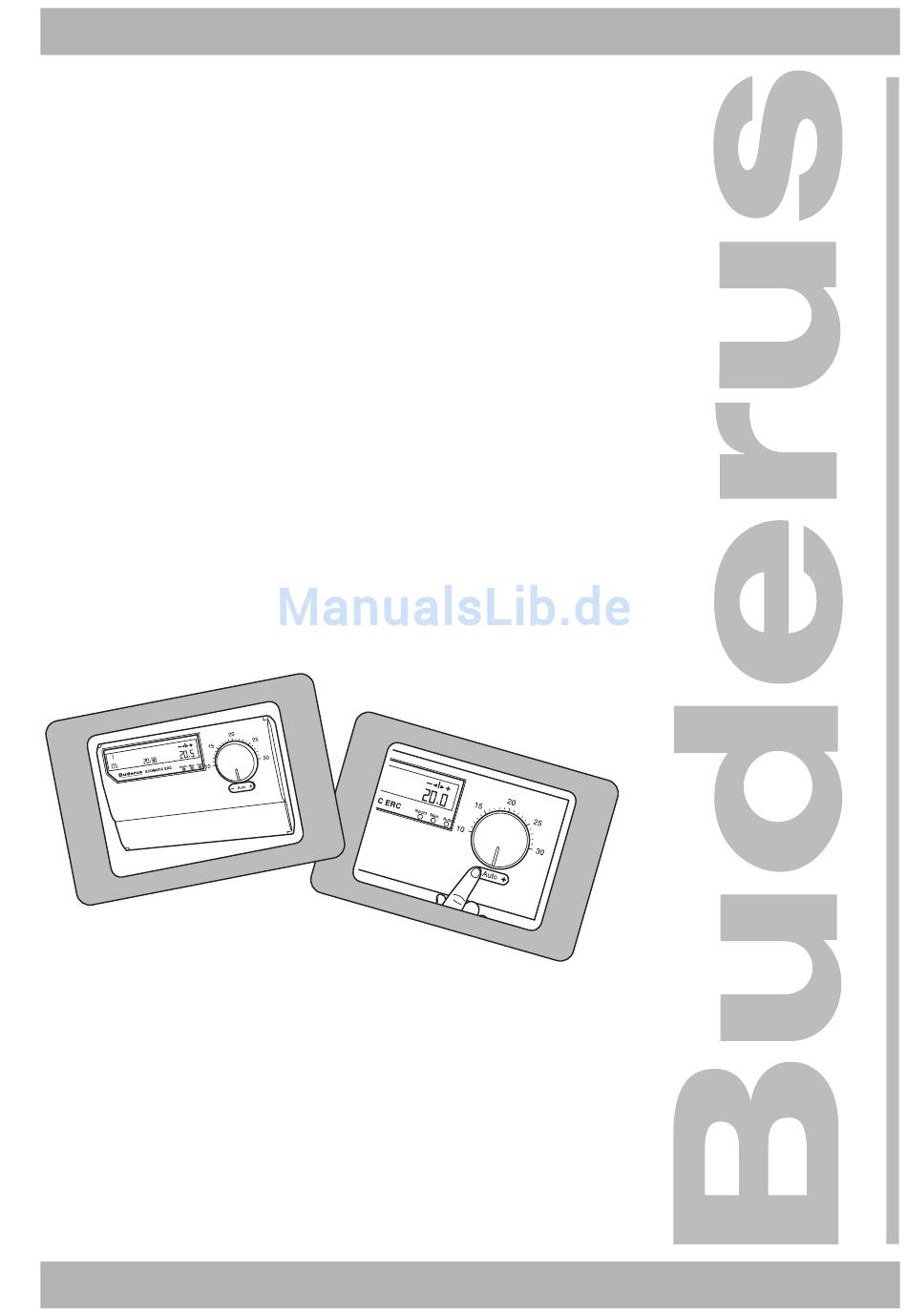

- Seite 1 7204 2700 – 07/2000 DE (DE) Für das Fachhandwerk Serviceanleitung Regelgerät ERC Bitte vor Störungsdiagnose sorgfältig lesen...
- Seite 2 Einstellungen dürfen nur von einer Fach- firma vorgenommen werden. Alle Eingriffe, die abweichend von den beschriebenen Einstellungen und Änderungen vorgenommen werden, haben den Verlust jeglicher Garantieansprüche zur Folge. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000...
-
Seite 3: Inhaltsverzeichnis
Stichwortverzeichnis ......23 Kenndaten und Anlagenübergabe ....25 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000... - Seite 4 Inhaltsverzeichnis Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000...
-
Seite 5: Schlüsselcode
Parameter im Display angezeigt wird. Beispiel IHINWEIS! Nach 10 Sekunden erscheint automatisch wieder die Standardanzeige. gemessene Raumtemperatur Auslegungstemperatur bei -10°C Außentemperatur Bezugstemperatur für die max. Auslegungstemperatur Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000... -
Seite 6: Installationseingaben
Heizkennlinie. Beispiel Gefordert sind 60°C Heizwassertemperatur bei -15 °C Außentemperatur. Die 60 °C Heizwassertemperatur erreichen Sie, wenn Sie 56 °C Auslegungstemperatur einstellen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000... -
Seite 7: Ändern Der Auslegungstemperatur
Überprüfen Sie vor der Inbetriebnahme die Auslegungs- temperatur. In vielen Fällen genügt eine niedrigere Einstellung. Eingabebereich Werkseinstellung eigene Eingabe Auslegungstemperatur 30 °C - 90 °C 75 °C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000... -
Seite 8: Einschaltpunkt Für Anlagenfrostschutz
Die Einstellung kann nicht verändert werden. 2.2.3 Raumtemperaturaufschaltung Diese Funktion ist nur möglich, wenn das Regelgerät ERC im Wohnraum angebracht ist und am Außentem- peraturmodul AM 1.0 die Betriebsart außentemperatur- geführter Heizbetrieb mit Raumtemperaturaufschaltung eingestellt ist. Weicht die Raumtemperatur von dem Raumtemperatur- Sollwert ab, paßt das Regelgerät die Heizkennlinie den... -
Seite 9: Umschalttemperatur Abschalt-/Außenhaltbetrieb Einstellen
Taste Einfügen loslassen. Nach 10 Sekunden erscheint automatisch wieder die Standardanzeige. Eingabebereich Werkseinstellung eigene Eingabe Umschalttemperatur Abschalt-/Außenhalt- -10 °C – 10 °C 1° betrieb Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000... -
Seite 10: Umschalttemperatur Tag /Nacht Einstellen
Alle Raumtemperatureinstellungen über 19 °C gehören jetzt zum Tagbetrieb. Einstellung 19 °C und darunter sind Nachtbetrieb. Eingabebereich Werkseinstellung eigene Eingabe 13 °C – 25 °C 16 °C Umschalttemperatur Tag/Nacht Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000... -
Seite 11: Wahl Der Regelungsmethode Für Reine Raumtemperaturregelung
Pl d 11 langsam Taste Einfügen loslassen. normal Nach 10 Sekunden erscheint automatisch wieder die schnell Standardanzeige. Eingabebereich Werkseinstellung eigene Eingabe Regelungsmethode 11, 12, 13 keine Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000... -
Seite 12: Raumtemperaturgeführte Vorlaufregelung
Drehknopf drehen bis die gewünschte Regelme- thode (P-Bereich)angezeigt wird, z. B. 25. Taste Einfügen loslassen. Nach 10 Sekunden erscheint automatisch wieder die Standardanzeige. Eingabebereich Werkseinstellung eigene Eingabe Regelungsmethode – Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000... -
Seite 13: Installationseingaben Sonderfunktionen
Taste Einfügen loslassen. Nach 10 Sekunden erscheint automatisch wieder die Standardanzeige. Test AUS /AN Die Werkseinstellung ist "AUS". Wollen Sie einen ERC-Test durchführen, müssen Sie "An" eingeben. Schlüsselcode eingeben. Taste Einfügen drücken bis "Test AUS" im Display angezeigt wird. Taste Einfügen gedrückt halten. -
Seite 14: Uhr Abgleichen
Als Korrektur geben Sie "t Cor 18" ein. Taste Einfügen loslassen. Nach 10 Sekunden erscheint automatisch wieder die Standardanzeige. Eingabebereich Werkseinstellung eigene Eingabe -99 – +99 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000... -
Seite 15: Betriebszustands- Und Diagnosemeldung
Installationseingaben Sonderfunktionen Betriebszustands- und Diagnose- meldung Wenn der ERC-Regler mit einem Onlinemodul OM 1.0 ausgerüstet ist, können Sie sich Betriebsinformationen des UBA-Feuerungsautomaten anzeigen lassen. In Stellung werden Ihnen Codes angezeigt,die den Betriebszustand des Wandheizkessels wiedergeben. Die Anzeige besteht aus einer Zahl und einem Buchstaben. - Seite 16 30 s Blockierung Luftvolumenstrom Differenzdruckschalter hat während der Heizphase abgeschaltet Differenzdruckschalter hat nicht in der programmierten Zeit geschlossen Differenzdruckschalter hat nicht während der Vorspülzeit geschlossen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000...
- Seite 17 Unter- oder Überspannung im UBA Netzspannung wurde nach einer Störungsmeldung unterbrochen, "reset" erforderlich F3 Sicherungsfehler oder Systemfehler des UBA Spannungsspitzen im UBA Zeitfehler im UBA Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000...
- Seite 18 Modulationsschaltkreis defekt Externer Schaltkontakt hat angesprochen Systemfehler KIM oder Kabelverbindung zu KIM defekt Falscher Kabelanschluß Gasbrennerarmatur oder Systemfehler des UBA Systemfehler Fehler in der Elektronik Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000...
- Seite 19 Installationseingaben Sonderfunktionen Bei einer Störung des UBA-Feuerungsautomaten Außentemperaturmodul AM 1.0 leuchten am ERC-Regler die Leuchtdioden "Man" und "Auto" im Wechsel. Im Onlinemodul OM 1.0 wird die Störung durch den Störungscode angezeigt. Liegt eine Störung zwischen dem UBA-Feuerungsau- tomaten und dem Außentemperaturfühler an, erscheinen im Display des Außentemperaturmoduls vier...
-
Seite 20: Einstellprotokoll
Pl d 11,12,13 Heizbetrieb Pl d 21, 22, 23 Pl d 22 Pl d 22 Pl d 24, 25, 26 - 99 – + 99 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000... -
Seite 21: Fühlerkennlinie
Vor jeder Messung ist die Anlage stromlos zu schal- Fühlernähe vorzunehmen. ten. Die Kennlinie bildet einen Mittelwert und ist mit Die Widerstandsmessung wird an den Kabelenden Toleranzen behaftet. vorgenommen. Außentemperaturfühler Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000... - Seite 22 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000...
-
Seite 23: Stichwortverzeichnis
Heizwassertemperatur Vorlaufregelung, raumtemperaturgeführt Installationsebene Wahl der Sprache Werkseinstellungen Leistungssteuerung UBA Modul Außentemperatur Modul Außentemperaturl 15, 19 Modul Online Nachtabsenkungstemperatur Neigung Heizkennlinie Niveauverschiebung Heizkennlinie Onlinemodul Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000... - Seite 24 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000...
-
Seite 25: Kenndaten Und Anlagenübergabe
Dem Betreiber wurden die technischen Unterlagen über- geben. Er wurde mit den Sicherheitshinweisen, der Be- dienung und der Wartung der oben genannten Anlage vertraut gemacht. Datum, Unterschrift (Betreiber) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000... - Seite 26 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgerät ERC • Ausgabe 07/2000...
