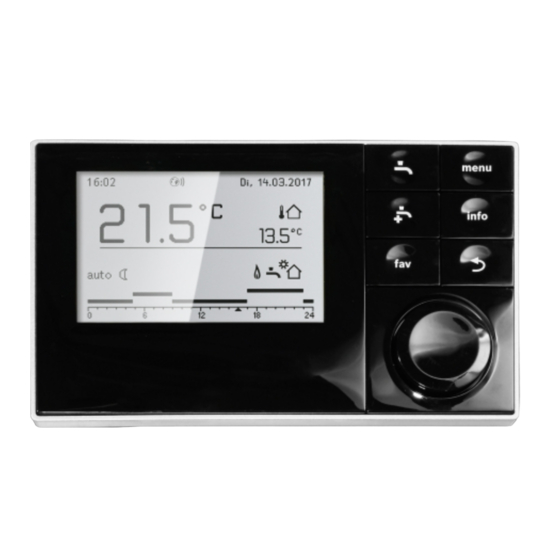

Bedieneinheit
6 720 808 471-00.1O
Installationsanleitung für den Fachmann
Logamatic HMC300
Vor Installation sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logamatic HMC300

Inhaltszusammenfassung für Buderus Logamatic HMC300

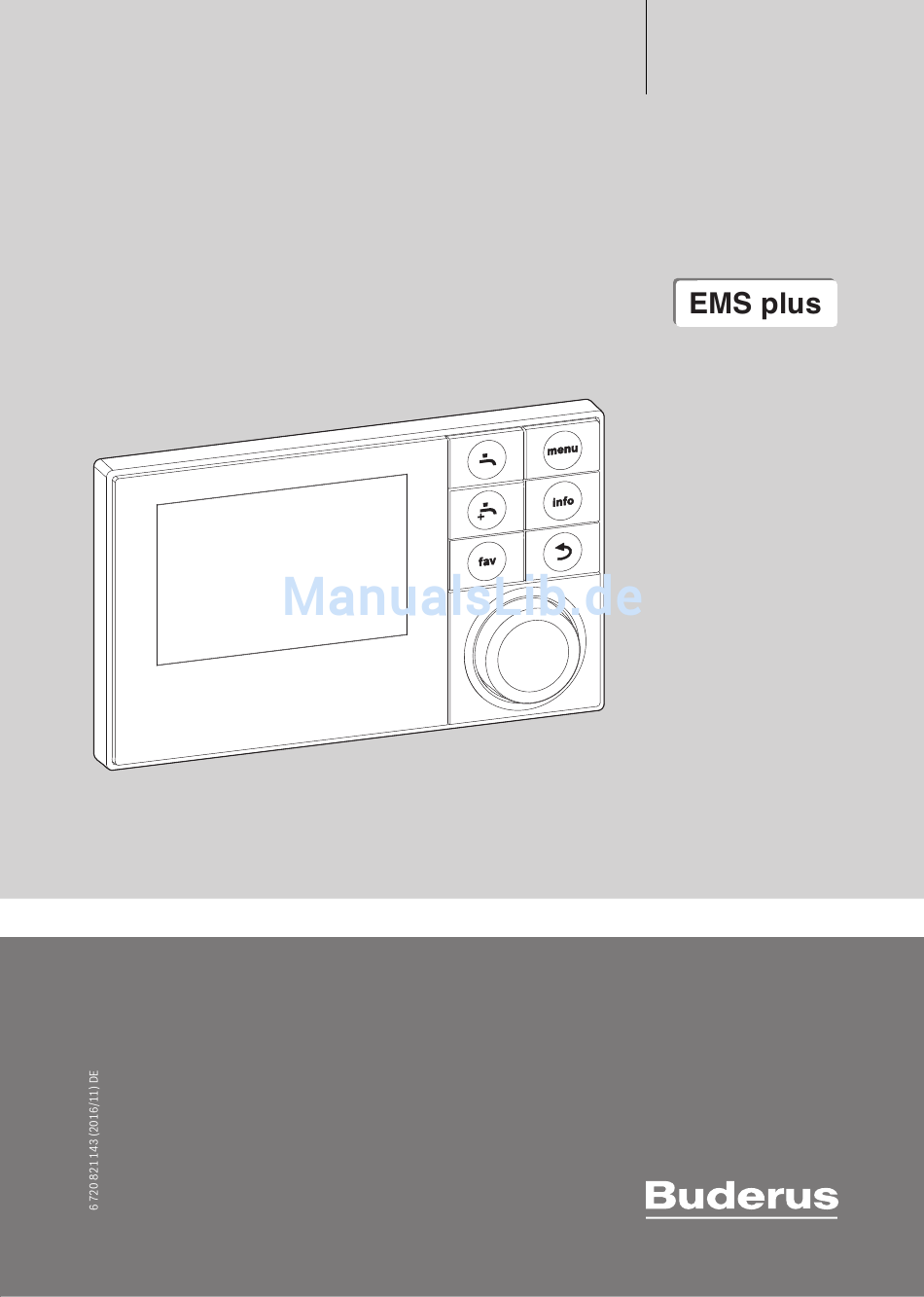

  • Seite 1 Bedieneinheit 6 720 808 471-00.1O Installationsanleitung für den Fachmann Logamatic HMC300 Vor Installation sorgfältig lesen.

  • Seite 2: Inhaltsverzeichnis

    5.9.2 Menü Monitorwerte ......26 Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 3: Angaben Zum Produkt

    Abhängigkeit vom Aufbau der Anlage hingewiesen. Die che Einstellmöglichkeiten. Diese Einstellungsmöglichkeiten werden in Einstellbereiche und Grundeinstellungen weichen ggf. von den Anga- den technischen Dokumenten der Module erklärt. ben in dieser Anleitung ab. Die im Display angezeigten Texte weichen Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 4: Grundlagen Der Bedienung

    Wenn die Standardanzeige aktiv und die Beleuchtung eingeschaltet ist: ▶ Drücken, um das Eingabefeld zur Auswahl des Heiz-/Kühlkreises in der Standardanzeige zu aktivieren (nur bei Anlagen mit mindestens zwei Heiz-/Kühlkreisen,  Bedienungsanleitung der Bedieneinheit). Tab. 2 Bedienelemente Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 5: Übersicht Der Symbole Im Display

    Die Heizung folgt dem jeweils im betroffenen Heizkreis aktiven Zeitprogramm. Die Heizung wechselt zu den einge- stellten Zeiten zwischen Heiz- und Absenkbetrieb. Programm 2 Heizbetrieb im angezeigten Heizkreis aktiv Absenkbetrieb im angezeigten Heizkreis aktiv Tab. 3 Symbole bei Standardanzeige Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 6: Bedienung Des Servicemenüs

    ▶ Auswahlknopf drehen, um eine Schaltzeit oder die dazugehö- rende Betriebsart zu markieren. ▶ Auswahlknopf drücken, um das Eingabefeld für die Schaltzeit oder Betriebsart zu aktivieren. ▶ Auswahlknopf drehen, um den Einstellwert zu ändern. Tab. 6 Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 7: Übersicht Des Servicemenüs

    Bedieneinheit selbsttätig, welche BUS-Teilnehmer in der An- lage installiert sind (Systemanalyse) und passt das Menü und die Voreinstellungen an die Anlage an. ▶ Inbetriebnahme der Anlage durchführen ( Kapitel 4.2). Tab. 10 Allgemeine Einstellungen bei der Inbetriebnahme Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 8: Inbetriebnahme Der Anlage Mit Dem Konfigurationsassistenten

    Im Auslieferungszustand ist das Warmwassersystem ak- tiviert. Wenn kein Warmwassersystem installiert aber aktiviert ist, zeigt die Bedieneinheit eine Störung an. ▶ Wenn kein Warmwassersystem in der Anlage instal- liert ist, Warmwassersystem im Inbetriebnahme- oder Warmwassermenü deaktivieren. Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 9: Weitere Einstellungen Bei Der Inbetriebnahme

    ▶ Kunden die Wirkungsweise und die Bedienung der Bedieneinheit und des Zubehörs erklären. ▶ Kunden über die gewählten Einstellungen informieren. Wir empfehlen, diese Installationsanleitung dem Kunden an der Heizungsanlage zu übergeben. Logamatic HMC300 – 6 720 821 143 (2016/11)
  • Seite 10 Min. Vorlaufsolltemperatur Leist. Kompr. begrenzen Mischer Leist. Zuheizer begrenzen Mischerlaufzeit Leist. WW-betr. begrenzen Sichtb. in Standardanzeige Bivalenzpunkt 6 720 809 472-103.5O Bild 3 Übersicht des Servicemenüs 1/2 Nur für externen Anschluss 1 verfügbar. Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 11: Einstellungen Für Die Wärmepumpe

    Übersicht des Servicemenüs 2/2 Nur bei Wärmeerzeuger mit EMS plus verfügbar. Einstellungen für die Wärmepumpe 6 720 809 472-501.1O Bild 5 Menü Wärmepumpe In diesem Menü können Einstellungen für die Wärmepumpe vorgenom- men werden. Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 12: Einstellungen Für Die Hysterese

    Mehrfachauswahlen möglich, wie z. B. Warmwasserbetr. sperren 4 wird nicht mehr einstellbar. und Heizbetrieb sperren gleichzeitig auf Ein eingestellt. Je nach Aufbau der Anlage ist die Auswahl der Wärmepumpe 1 oder 2 erforderlich. Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 13: Einstellungen Für Das Smart-Grid

    Funktion aktiviert ist. wasserbereitung genutzt wird. Die von der PV-Anlage (Photovoltaikanlage) verfügbare Energie wird ge- nutzt, um im optimierten Betrieb und in der Betriebsart Heizen im Auto- matikbetrieb die gewünschte Raumtemperatur um den hier Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 14: Einstellungen Für Den Zuheizer

    Wenn die Temperatur der Wärmepumpe um die hier eingestellte Temperatur unter der maximalen Temperatur der Wärmepum- pe liegt, arbeitet der Zuheizer mit begrenzter Leistung. Tab. 21 Einstellungen für die Pumpen in der Wärmepumpe Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 15: Einstellingen Für Einen Elektrischen Zuheizer

    Im Warmwasserspeicher ist kein elektrischer Zuheizer installiert. Tab. 23 Allgemeine Einstellungen für einen Zuheizer 1) Nicht verfügbar, wenn als Länderinformation Deutschland eingestellt ist. 2) Nur verfügbar, wenn als Länderinformation Deutschland eingestellt ist. Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 16: Einstellungen Für Heizen/Kühlen

    Außentemperatur folgt, aber deren Extremwerte nicht Wenn die Dämpfung aktiviert ist, kann mit der Gebäudeart die Dämpfung erreicht. der Schwankungen der Außentemperatur eingestellt werden. Durch die Dämpfung der Außentemperatur wird die thermische Trägheit der Ge- Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 17: Vorrang Heizkreis 1

    30 ... 48 ... 60 °C (Fußbodenheizung) Heizkurve einstellen Feinabstimmung der über das Heizsystem voreingestellten Heizkurve ( Heizsystem und Heizkurven für die außentemperaturgeführte Regelung einstellen, Seite 18) Tab. 27 Einstellungen im Menü Heiz-/Kühlkreis 1 ... 4 Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 18: Heizsystem Und Heizkurven Für Die Außentemperaturgeführte Regelung Einstellen

    Regelungsarten aus. Der Raumeinfluss ist nur ver- fügbar, wenn eine Fernbedienung oder ein Raumtemperaturfühler in einem geeigneten Referenzraum instal- liert ist. – Außentemperatur geführt (Grundeinstellung) – Außentemperatur mit Fußpunkt:  Einfache Heizkurve, Seite 20. Logamatic HMC300 – 6 720 821 143 (2016/11)
  • Seite 19 Außentemperatur) bestimmend ( Bild 8 und 9, links). Die Anpassung des Raumtemperatur-Offsets und/oder der eingestellten Raumtemperatur bewirkt eine parallele Verschiebung der Heizkurve nach oben oder unten ( Bild 8 und 9, rechts). Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 20: Außentemperatur

    Parallelverschiebung der Grundkurve [1] durch Veränderung des Maximale Vorlauftemperatur TCx 48 °C 75 °C Raumtemperatur-Offsets –3 oder Reduzieren der gewünschten Raumtemperatur-Offset 0,0 K 0,0 K Raumtemperatur, Begrenzung bei TCx = 75 °C Tab. 29 Grundeinstellungen der einfachen Heizkurven Logamatic HMC300 – 6 720 821 143 (2016/11)
  • Seite 21 Unter diesem Menüpunkt wird die Grenztemperatur für den Frostschutz 6 720 645 480-33.2O (Außentemperaturschwelle) eingestellt. Sie wirkt nur, wenn unter dem Bild 11 Auswirkung bei Einstellung Aus (Grundeinstellung) Menüpunkt Frostschutz die Einstellung Außentemperatur or Raum- und Außentemp. aktiviert ist. Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 22: Menü Estrichtrocknung

    Maximale Dauer einer Unterbrechung der Estrichtrocknung (z. B. durch Anhalten der Estrichtrocknung oder Stromausfall), bis eine Störungsanzeige ausgegeben wird. Tab. 30 Einstellungen im Menü Estrichtrocknung (Bild 13 zeigt die Grundeinstellung des Estrichtrocknungsprogramms) Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 23: Einstellungen Für Warmwasser

    Im Auslieferungszustand ist das Warmwassersystem ak- tiviert. Wenn das Warmwassersystem nicht installiert aber aktiviert ist, zeigt die Bedieneinheit eine Störung ▶ Wenn kein Warmwassersystem in der Anlage instal- liert ist, Warmwassersystem I im Inbetriebnahme- oder Warmwassermenü deaktivieren. Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 24: Einstellbereich

    Thermische Desinfektion zum Abtöten von Krankheitserregern (z. B. Le- gionellen) regelmäßig durchführen. Für größere Warmwassersysteme können gesetzliche Vorgaben ( Trinkwasserverordnung) für die ther- mische Desinfektion bestehen. Hinweise in den technischen Dokumen- ten des Wärmeerzeugers beachten. • Ja: Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 25: Warmwasser-Wechselbetrieb

    ▶ Solaranlage vor der Inbetriebnahme befüllen und ent- lüften. Wenn die Fläche der installierten Solarkollektoren falsch 6 720 809 472-505.1O eingestellt ist, wird der Solarertrag im Infomenü falsch Bild 16 Menü Diagnose angezeigt! Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 26: Menü Funktionstests

    ▶ info-Taste gedrückt halten, bis im Display eine Liste mit den zum Zeit- punkt des Auftretens der ausgewählten Störung erfassten Daten er- scheint. ▶ Auswahlknopf drehen, um weitere Daten in der Liste zu sehen. Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 27: Störungen Beheben

    Sollten Werte nicht übereinstimmen, den Fühler aus- tauschen Spannung an den Anschlussklemmen des Kollektorfühlers am Sollten die Fühlerwerte gestimmt haben, aber die Solarmodul laut Tabelle prüfen Spannungswerte nicht übereinstimmen, dann das Solarmodul austauschen Tab. 38 Störungsanzeigen Logamatic HMC300 – 6 720 821 143 (2016/11)
  • Seite 28 Wenn Abweichungen bestehen, die Pumpe austau- baute Speicherladepumpe über die erforderliche Leistung ver- schen fügt Zu große Verluste Zirkulationsleitung Zirkulationsleitung prüfen Den Warmwasserfühler laut Tabelle prüfen Bei Abweichungen zu den Tabellenwerten den Fühler austauschen Tab. 38 Störungsanzeigen Logamatic HMC300 – 6 720 821 143 (2016/11)

  • Seite 29: Index

    Einstellwerte ändern ..................... Gedämpfte Außentemperatur Menüstruktur ......................Gemischter Heizkreis öffnen ............schließen ............Übersicht ..........Sicherheitshinweise Heating curve ..................... for convector heaters Software-Versionen ........................Solar for radiators ............ Speicherladekreis Logamatic HMC300 – 6 720 821 143 (2016/11)
  • Seite 30 ............Einstellungen ............Servicemenü ..........Uhrzeit kalibrieren ............ Uhrzeitkorrektur ............Ventil testen ..........Verbrühungsgefahr ........... Warmluftheizung ............Warmwasser ..........Warmwassersystem ..........Warmwasservorrang ............Zirkulation ..........Zirkulationspumpe .............. Zubehör ............Zurücksetzen ............Zusatz-Code Logamatic HMC300 – 6 720 821 143 (2016/11)
  • Seite 31 Notizen Logamatic HMC300 – 6 720 821 143 (2016/11)
