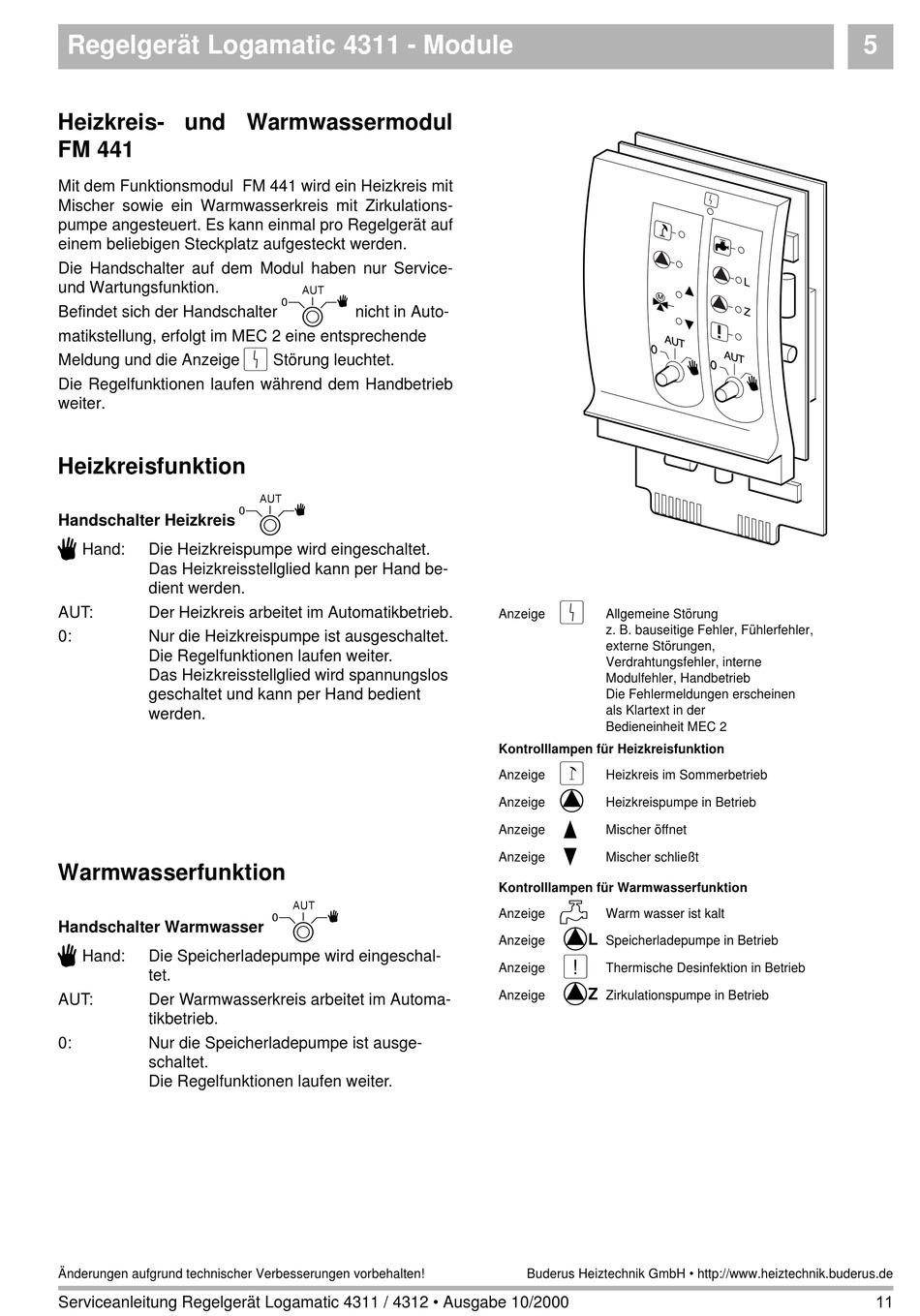

Regelgerät Logamatic 4311 - Module

Heizkreis- und Warmwassermodul

FM 441
Mit dem Funktionsmodul FM 441 wird ein Heizkreis mit
Mischer sowie ein Warmwasserkreis mit Zirkulations-
pumpe angesteuert. Es kann einmal pro Regelgerät auf
einem beliebigen Steckplatz aufgesteckt werden.
Die Handschalter auf dem Modul haben nur Service-
und Wartungsfunktion.
Befindet sich der Handschalter
matikstellung, erfolgt im MEC 2 eine entsprechende
Meldung und die Anzeige
Die Regelfunktionen laufen während dem Handbetrieb
weiter.
Heizkreisfunktion
Handschalter Heizkreis
3
Hand: Die Heizkreispumpe wird eingeschaltet.
Das Heizkreisstellglied kann per Hand be-
dient werden.
AUT: Der Heizkreis arbeitet im Automatikbetrieb.
0: Nur die Heizkreispumpe ist ausgeschaltet.
Die Regelfunktionen laufen weiter.
Das Heizkreisstellglied wird spannungslos
geschaltet und kann per Hand bedient
werden.
Warmwasserfunktion
Handschalter Warmwasser
3
Hand: Die Speicherladepumpe wird eingeschal-
tet.
AUT: Der Warmwasserkreis arbeitet im Automa-
tikbetrieb.
0: Nur die Speicherladepumpe ist ausge-
schaltet.
Die Regelfunktionen laufen weiter.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Regelgerät Logamatic 4311 / 4312 • Ausgabe 10/2000
B
nicht in Auto-
0
Störung leuchtet.
B
B
0
Anzeige Allgemeine Störung
z. B. bauseitige Fehler, Fühlerfehler,
externe Störungen,
Verdrahtungsfehler, interne
Modulfehler, Handbetrieb
Die Fehlermeldungen erscheinen
als Klartext in der
Bedieneinheit MEC 2
Kontrolllampen für Heizkreisfunktion
1
Anzeige Heizkreis im Sommerbetrieb
8
Anzeige Heizkreispumpe in Betrieb
U
Anzeige Mischer öffnet
V
Anzeige Mischer schließt
Kontrolllampen für Warmwasserfunktion
X
Anzeige Warm wasser ist kalt
8
/
Anzeige Speicherladepumpe in Betrieb
Z
Anzeige Thermische Desinfektion in Betrieb
8
Z
Anzeige Zirkulationspumpe in Betrieb
