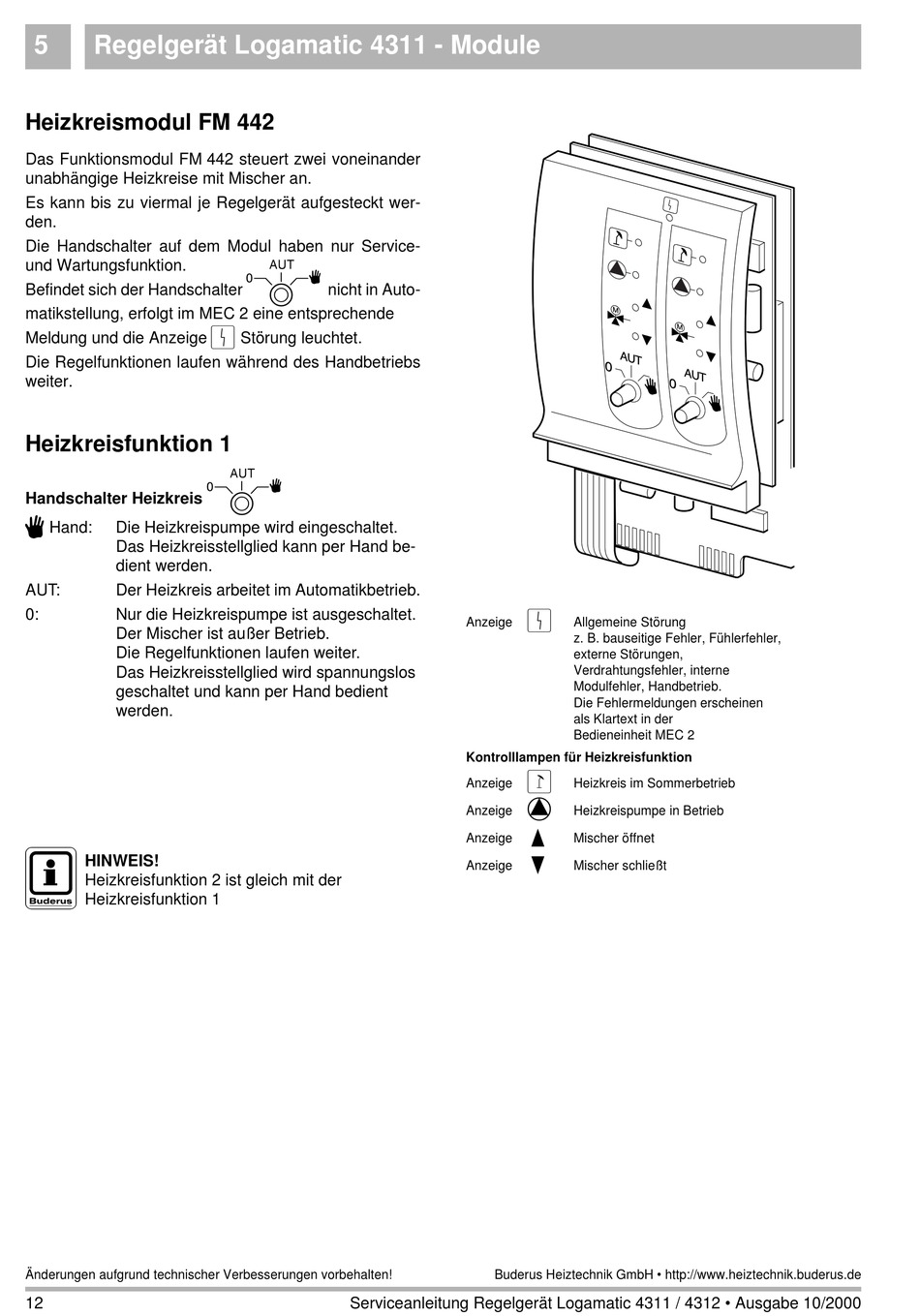

Buderus Logamatic 4311 Serviceanleitung Seite 12

5 Regelgerät Logamatic 4311 - Module
Heizkreismodul FM 442
Das Funktionsmodul FM 442 steuert zwei voneinander
unabhängige Heizkreise mit Mischer an.
Es kann bis zu viermal je Regelgerät aufgesteckt wer-
den.
Die Handschalter auf dem Modul haben nur Service-
und Wartungsfunktion.
Befindet sich der Handschalter
matikstellung, erfolgt im MEC 2 eine entsprechende
Meldung und die Anzeige
Die Regelfunktionen laufen während des Handbetriebs
weiter.
Heizkreisfunktion 1
Handschalter Heizkreis
3
Hand: Die Heizkreispumpe wird eingeschaltet.
Das Heizkreisstellglied kann per Hand be-
dient werden.
AUT: Der Heizkreis arbeitet im Automatikbetrieb.
0: Nur die Heizkreispumpe ist ausgeschaltet.
Der Mischer ist außer Betrieb.
Die Regelfunktionen laufen weiter.
Das Heizkreisstellglied wird spannungslos
geschaltet und kann per Hand bedient
werden.
J HINWEIS!
Heizkreisfunktion 2 ist gleich mit der
Heizkreisfunktion 1
Änderungen aufgrund technischer Verbesserungen vorbehalten!
12
B
nicht in Auto-
0
Störung leuchtet.
B
Serviceanleitung Regelgerät Logamatic 4311 / 4312 • Ausgabe 10/2000
0
Anzeige Allgemeine Störung
z. B. bauseitige Fehler, Fühlerfehler,
externe Störungen,
Verdrahtungsfehler, interne
Modulfehler, Handbetrieb.
Die Fehlermeldungen erscheinen
als Klartext in der
Bedieneinheit MEC 2
Kontrolllampen für Heizkreisfunktion
1
Anzeige Heizkreis im Sommerbetrieb
8
Anzeige Heizkreispumpe in Betrieb
U
Anzeige Mischer öffnet
V
Anzeige Mischer schließt
