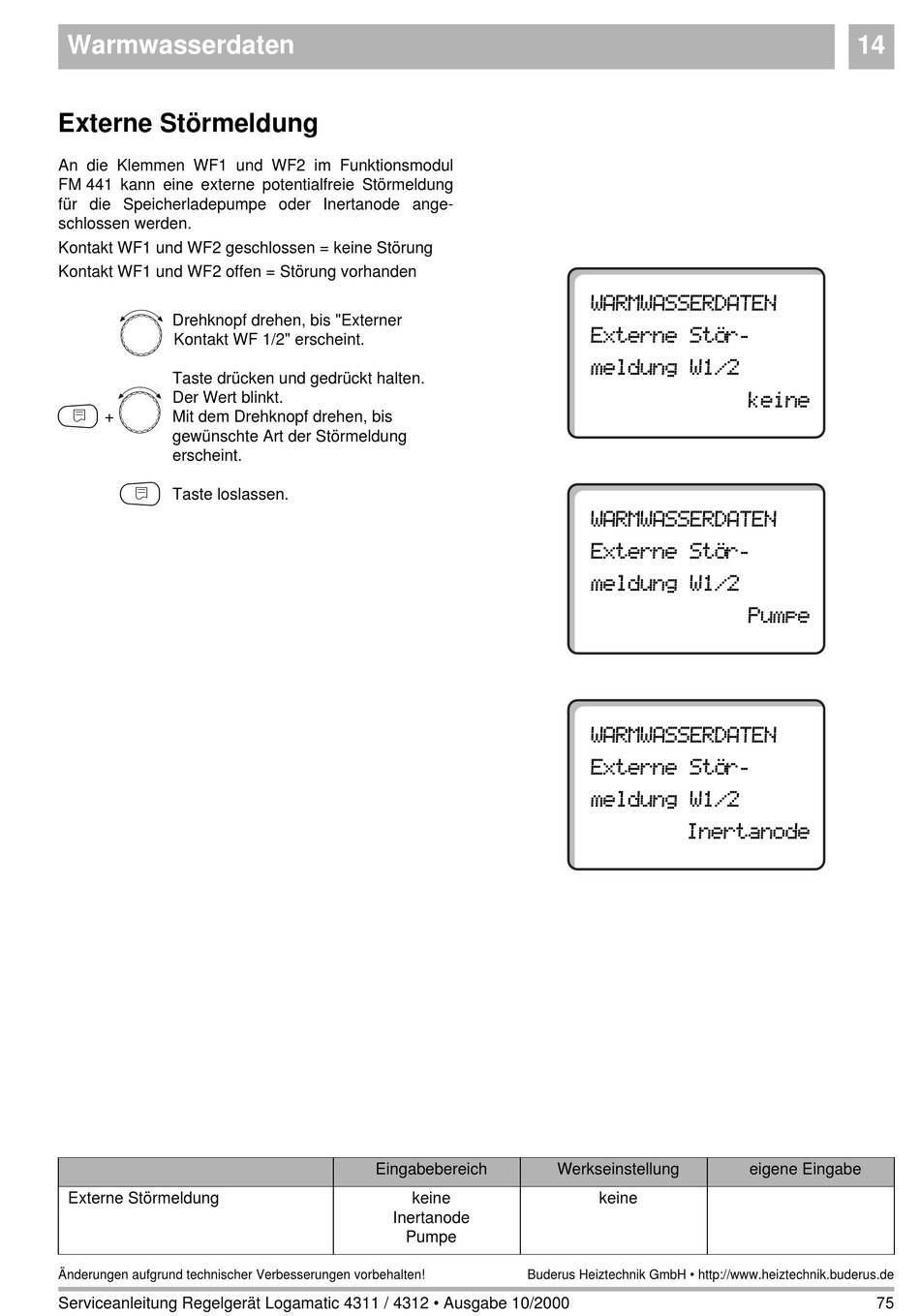

Externe Störmeldung - Buderus Logamatic 4311 Serviceanleitung

Warmwasserdaten
Externe Störmeldung
An die Klemmen WF1 und WF2 im Funktionsmodul
FM 441 kann eine externe potentialfreie Störmeldung
für die Speicherladepumpe oder Inertanode ange-
schlossen werden.
Kontakt WF1 und WF2 geschlossen = keine Störung
Kontakt WF1 und WF2 offen = Störung vorhanden
S
Drehknopf drehen, bis "Externer
Kontakt WF 1/2" erscheint.
Taste drücken und gedrückt halten.
S
Der Wert blinkt.
N
+ Mit dem Drehknopf drehen, bis
gewünschte Art der Störmeldung
erscheint.
N
Taste loslassen.
Externe Störmeldung
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Regelgerät Logamatic 4311 / 4312 • Ausgabe 10/2000
Eingabebereich
keine
Inertanode
Pumpe
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
WARMWASSERDATEN
Externe Stör-
meldung W1/2
WARMWASSERDATEN
Externe Stör-
meldung W1/2
WARMWASSERDATEN
Externe Stör-
meldung W1/2
Inertanode
Werkseinstellung
keine
14
keine
Pumpe
eigene Eingabe
