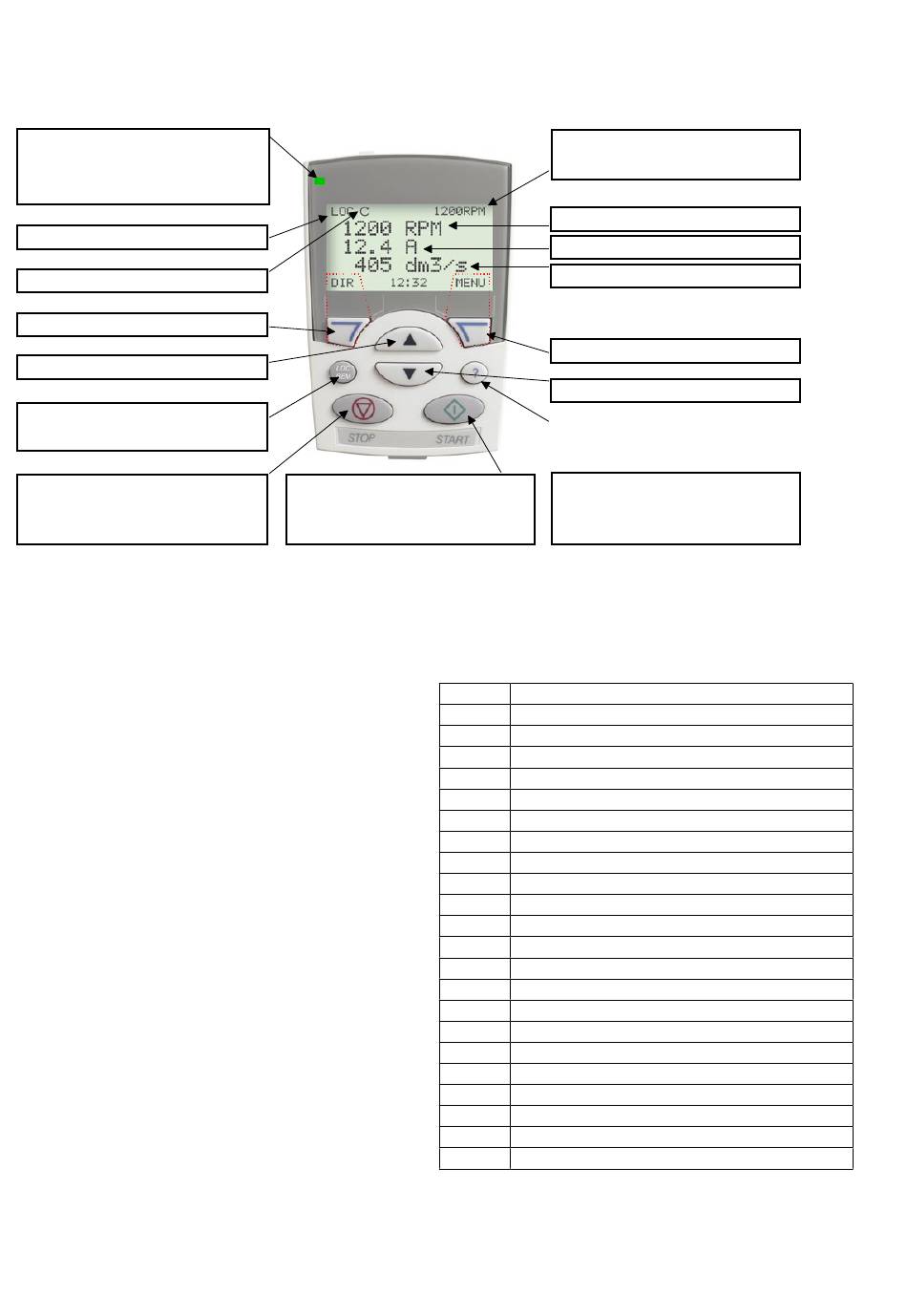

Micro-console DCS800

Description succincte des touches fonctionnelles et de l'affichage de la micro-
console du DCS800 (DCS CP).
LED d'état :
• verte allumée : fonctionnement normal
• verte clignotante : alarme
• rouge : défaut
Mode de commande
Sens de rotation
Touche multifonction 1
Déplacement vers le haut
LOC/REM : permutation entre com-
mande en mode Local et Externe
STOP - arrêt du variateur en mode Lo-
cal avec la micro-console DCS800 et
lorsque l'assistant de mise en service
est utilisé
Le paramètre ListeParamètres (16.09) sert à limiter le nombre de paramètres affichés

Fonctions d'affichage

Modes accessibles dans le MENU PRINCIPAL :
1. Mode Paramètres
. Mode Assistants de mise en service
a. Données de la plaque signalétique
b. Assistant macroprogrammes
c. Autocalibrage régulateur de courant d'excitation
d. Autocalibrage régulateur de courant d'induit
e. Assistant mesure vitesse
(Réglage de précision tachy en préparation)
f. Autocalibrage régulateur de vitesse
g. Assistant défluxage
(uniquement utilisé lorsque la vitesse maxi est
supérieure à la vitesse de base)
3. Mode Macroprogrammes (en préparation)
4. Mode Paramètres modifiés (comparaison des
préréglages usine et affichage des paramètres modifiés)
5. Mode Pile défauts (historique des défauts)
6. Mode Réglage horloge
7. Mode Sauvegarde des paramètres
• copie des paramétrages du variateur dans la micro-
console DCS800 (uniquement en mode Local)
• copie des paramétrages de la micro-console DCS800
dans le variateur (uniquement en mode Local)
8. Mode Configuration E/S (en préparation)
76
3ADW000191R0500 DCS800 Quick guide edisf e
START - démarrage du variateur en
mode Local avec la micro-console
DCS800 et lorsque l'assistant de mise
en service est utilisé
Paramètres réglés par l'assistant
99.0
99.03
99.04
0.01
0.0
99.11
30.09
30.16
99.10
99.1
0.05
0.06
0.1
0.13
50.04
50.0
50.13
50.1
0.03
.01
.0
30.1
44.01
Référence locale - modification avec
touches à flèche (haut/bas)
Signal - sélectionné avec param. 34.01
Signal - sélectionné avec param. 34.08
Signal - sélectionné avec param. 34.15
Touche multifonction 2
Déplacement vers le bas
Aide - affichage d'information contex-
tuelle en enfonçant cette touche
(description du contenu mis en éviden-
ce de la zone centrale de l'affichage)
DCS800 QG pan ov_a.dsf
Tension nominale moteur 1
Courant nominal moteur 1
Vitesse de base moteur 1
Vitesse mini moteur 1
Vitesse maxi moteur 1
Courant excitation nominal moteur 1
Niveau surintensité induit
Survitesse moteur 1
Tension nominale réseau
Type excitation utilisée moteur 1
Couple maxi
Couple mini
Limite courant pont 1 moteur 1
Limite courant pont  moteur 1
Nombre impulsions codeur moteur 1, si sélectionné
Mode mesure codeur moteur 1, si sélectionné
Tension tachy moteur 1, DWL uniq.
Réglage tachy moteur 1, DWL uniq.
Limite vitesse nulle
Temps accélération 1
Temps décélération 1
Défaut excitation mini moteur 1
Mode régulation excitation
