3.2. Opslag
De „Multidis SF" rvs-verdeler uitsluitend onder de vol-
gende voorwaarden opslaan:
• Niet in de buitenlucht. Droog en stofvrij bewaren.
• Niet blootstellen aan agressieve media en warmte-
bronnen.
• Beschermen tegen zoninstraling en buitensporige
mechanische trilling.
• Opslagtemperatuur: -20 tot 55°C,
relatieve luchtvochtigheid: maximaal 95 %
LET OP:
– Beschermen tegen extern geweld (zoals slag,
stoot, trilling et cetera)
– Appendageopbouwconstructies zoals handregel-
knoppen, meetafsluiters, stelaandrijvingen mogen
niet onreglementair worden gebruikt voor opname
van andere krachten, bijvoorbeeld als bevesti-
gingspunt voor hefwerktuigen et cetera.
– Er moeten geschikte transport- en hefmiddelen
worden gebruikt.

4. Technische gegevens

4.1. Vermogensgegevens
Maximale bedrijfsdruk:
Maximaal drukverschil:
Maximale bedrijfstemperatuur:
k -Waarde:
vs
GEVAAR!
Door geschikte maatregelen (bijvoorbeeld veiligheid-
safsluiters) dient te worden gewaarborgd, dat de ma-
ximale bedrijfsdrukken evenals de maximale en mini-
male bedrijfstemperaturen niet worden overschreden
dan wel onderschreden.
4.2. Afmetingen / aansluitmaten

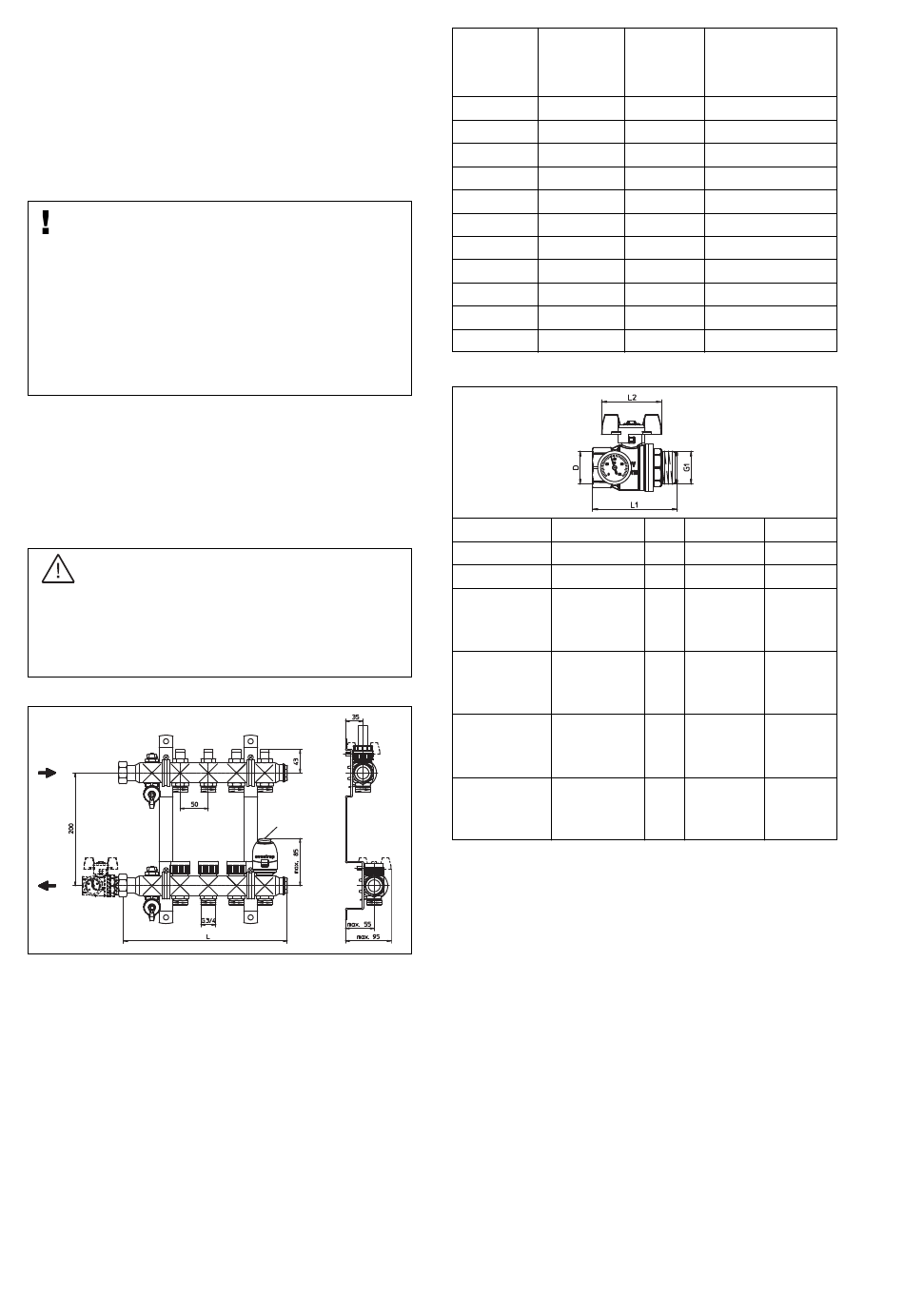

Afbeelding 4.1: Afmetingen „Multidis SF" rvs-verdeler
14
6 bar
1 bar
80 °C
1,9 m 3 /h
Stelaandrijving
Artikelnr. Uitlaten
1404552 2
1404553 3
1404554 4
1404555 5
1404556 6
1404557 7
1404558 8
1404559 9
1404560 10
1404561 11
1404562 12
Afbeelding 4.2: Lengtematen „Multidis SF" rvs-verdeler
Artikelnr. Nom. breedte D
1406383 DN 20
1406384 DN 25
1406483 DN 20
(met thermometer
en rode vlinder-
greep)
1406583 DN 20
(met thermometer
en blauwe
vlindergreep)
1406484 DN 25
(met thermometer
en rode vlinder-
greep)
1406584 DN 25
(met thermometer
en blauwe
vlindergreep)
Afbeelding 4.3: Afmetingen kogelkranen

5. Opbouw en werking

5.1. Overzicht / beschrijving van de werking
De „Multidis SF" rvs-verdelers zijn ontworpen voor de
toepassing in vloerverwarming- en koelsystemen met
gedwongen circulatie.
De aansluiting van de stijgleidingen aan de verdeler kan
naar keuze links of rechts worden uitgevoerd.
De verdeleraansluitingen maken de bevestiging van de
verdeler in de inbouwkast of direct aan de wand moge-
lijk. De „Multidis SF" rvs-verdelers kunnen worden uitge-
rust met de in afbeelding 4.3 vermelde kogelkranen. De
aansluiting van de vlakdichtende kogelkranen vindt
direct aan de wartelmoeren (G 1 binnendraad) van de
verdelers plaats.
De installatie van in de handel verkrijgbare warmteme-
3
ters G 1 en G ⁄ is mogelijk. De bouwdiepte en de
4
bouwlengte van de „Multidis SF" rvs-verdeler wordt
daardoor vergroot. Hiermee moet bij de keuze van de
inbouwkast rekening worden gehouden.
De aansluitingen van de verwarming- en koelcircuits
3
bezitten een G ⁄ buitendraadaansluiting volgens DIN
4
EN 16313 (euroconus).
Voor de aanduiding van de verwarming-/koelcircuitaan-
sluitingen zijn bedrukte stickers bijgevoegd.
Lengte (L) Lengte met
kogelkranen
14064/6583
190 mm 263 mm
240 mm 313 mm
290 mm 363 mm
340 mm 413 mm
390 mm 463 mm
440 mm 513 mm
490 mm 563 mm
540 mm 613 mm
590 mm 663 mm
640 mm 713 mm
690 mm 763 mm
L1 L2
3
G ⁄ 55 mm 57 mm
4
G1 80 mm 60 mm
3
G ⁄ 73 mm 60 mm
4
3
G ⁄ 73 mm 60 mm
4
G1 85 mm 60 mm
G1 85 mm 60 mm
