oventrop Multidis SF Einbau- Und Betriebsanleitung

E
Vor dem Einbau des „Multidis SF" Edelstahl-Vertei-
lers die Einbau- und Betriebsanleitung vollständig
lesen und beachten
Die Einbau- und Betriebsanleitung sowie alle mitgel-
tenden Unterlagen an den Anlagenbetreiber weiter-
geben
Inhalt:
1. Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2. Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . 1
3. Transport, Lagerung, Verpackung . . . . . . . . . . . . . . 1
4. Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
5. Aufbau und Funktion . . . . . . . . . . . . . . . . . . . . . . . . 2
6. Einbau und Montage . . . . . . . . . . . . . . . . . . . . . . . . 3
7. Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
8. Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
9. Diagramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1. Allgemeines

1.1. Informationen zur Betriebsanleitung
Diese Einbau- und Betriebsanleitung dient dem Fach-
handwerker dazu, den „Multidis SF" Edelstahl-Verteiler
fachgerecht zu installieren und in Betrieb zu nehmen.
Mitgeltende Unterlagen:
Anleitungen aller Anlagenkomponenten.
1.2. Aufbewahrung der Unterlagen
Diese Betriebsanleitung sollte zum späteren Gebrauch
vom Anlagenbetreiber aufbewahrt werden.
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon +49 (0) 29 62 82-0
Telefax +49 (0) 29 62 82-400
Hotline +49 (0) 29 62 82-234
E-Mail mail@oventrop.de
Internet www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner
finden Sie unter www.oventrop.de.
Technische Änderungen vorbehalten.
140455280 11/2016

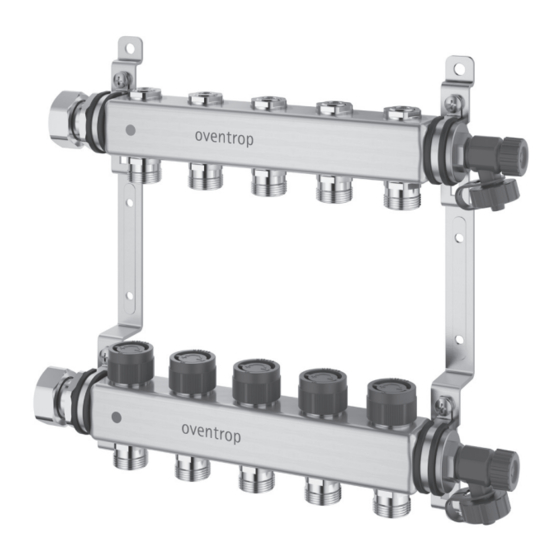

„Multidis SF" Edelstahl-Verteiler für Flächenheizung und -kühlung,
Einbau- und Betriebsanleitung für den Fachhandwerker
Premium Armaturen + Systeme
mit Reguliereinsätzen im Vorlauf
(2 bis 12 Heizkreisanschlüsse)
1.3. Symbolerklärung
Hinweise zur Sicherheit sind durch Symbole gekenn-
zeichnet. Diese Hinweise sind zu befolgen, um Unfälle,
Sachschäden und Störungen zu vermeiden.
GEFAHR!
Unmittelbare Gefahr für Leib und Leben
ACHTUNG!
Mögliche gefährliche Situation für Produkt, Anlage
oder Umwelt
HINWEIS!
Nützliche Informationen und Hinweise!
1.4. Urheberschutz
Die Einbau- und Betriebsanleitung ist urheberrechtlich ge-
schützt.

2. Sicherheitshinweise

2.1. Bestimmungsgemäße Verwendung
Die Betriebssicherheit ist nur bei bestimmungsgemäßer
Verwendung des „Multidis SF" Edelstahl-Verteilers
gewährleistet.
Der „Multidis SF" Edelstahl-Verteiler wird in Warmwas-
ser-Zentralheizungsanlagen und/oder Kühlanlagen zur
Einzelraum-Temperaturregelung in Flächenheiz- und
-kühlsystemen eingesetzt.
Jede darüber hinausgehende und/oder andersartige Ver-
wendung des Produktes ist untersagt und gilt als nicht
bestimmungsgemäß.
Ansprüche jeglicher Art gegen den Hersteller und/oder
seine Bevollmächtigten wegen Schäden aus nicht
bestimmungsgemäßer Verwendung können nicht aner-
kannt werden.
Zur bestimmungsgemäßen Verwendung zählt auch die
korrekte Einhaltung der Einbau- und Betriebsanleitung.
2.2. Gefahren, die vom Einsatzort ausgehen können
WARNUNG! Heiße Oberflächen
Bei Betrieb kann der „Multidis SF" Edelstahl-Ver-
teiler die Medientemperatur annehmen. Bei
hohen Medientemperaturen nicht ohne Schutz-
handschuhe anfassen.
Der Fall eines externen Brandes wurde bei der Ausle-
gung der Armatur nicht berücksichtigt.
3. Transport, Verpackung und
Lagerung
3.1. Transportinspektion
Lieferung unmittelbar nach Erhalt auf mögliche Trans-
portschäden untersuchen.
Falls derartige oder andere Mängel feststellbar sind,
Warensendung nur unter Vorbehalt annehmen. Reklama-
tion einleiten. Dabei Reklamationsfristen beachten.
1
