oventrop Multidis SF Einbau- Und Betriebsanleitung Für Fachpersonal

„Multidis SF" Edelstahl-Verteiler für Flächenheizung und -kühlung
DE
Vor dem Einbau des „Multidis" Edelstahl-Verteilers die Einbau- und Betriebsanleitung vollständig lesen! Einbau,
Inbetriebnahme, Bedienung und Wartung darf nur durch geschultes Fachpersonal durchgeführt werden! Die
Einbau- und Betriebsanleitung sowie alle mitgeltenden Unterlagen sind an den Anlagenbetreiber weiterzugeben!
Inhalt
1 Allgemeine Hinweise ...........................................2
2 Sicherheitshinweise ............................................2
3 Transport, Lagerung und Verpackung ................3
4 Technische Daten ...............................................3
5 Aufbau und Funktion ...........................................5
Artikel
„Multidis SF"
Edelstahl-Verteiler für
Flächenheizung und
-kühlung, mit
Durchfluss-, Mess- und
Reguliereinsätzen
0 - 5 l/min im Vorlauf
„Multidis SF"
Edelstahl-Verteiler für
Flächenheizung und
-kühlung, mit
Reguliereinsätzen
im Vorlauf
„Multidis SH"
Edelstahl-Verteiler für
Heizkörperanbindung
„Multidis SF"
Edelstahl-Verteiler für
Flächenheizung und
-kühlung, mit
Durchfluss-, Mess-
und Reguliereinsätzen
1 - 4 l/min im Rücklauf

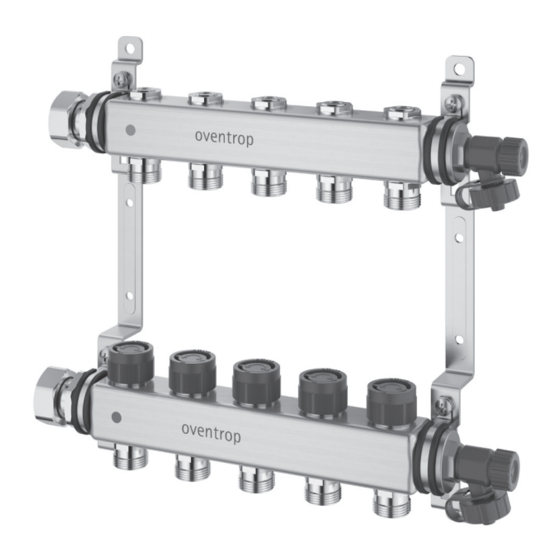

Abb. 1.1 Artikelübersicht „Multidis SF" und „Multidis SH" Edelstahl-Verteiler
