„Multidis SFQ"
ausreichenden Platz.
f Gehen Sie mit offenen oder scharfkantigen
Bauteilen vorsichtig um.
f Halten Sie den Arbeitsbereich aufgeräumt
und sauber, um Unfallquellen zu vermeiden.
2.6.6 Verfügbarkeit der
Betriebsanleitung
Jede Person, die mit diesem Produkt arbeitet,
muss diese Anleitung und alle mitgeltenden
Anleitungen (z. B. Anleitung des Zubehörs)
gelesen haben und anwenden.
Die Anleitung muss am Einsatzort des Produkts
verfügbar sein.
f Geben Sie diese Anleitungen und alle mit-
geltenden Anleitungen (z. B. Anleitung des
Zubehörs) an den Betreiber weiter.
140495281-V01.12.2020

Technische Beschreibung

3. Technische Beschreibung

3.1 Aufbau

1 2
5

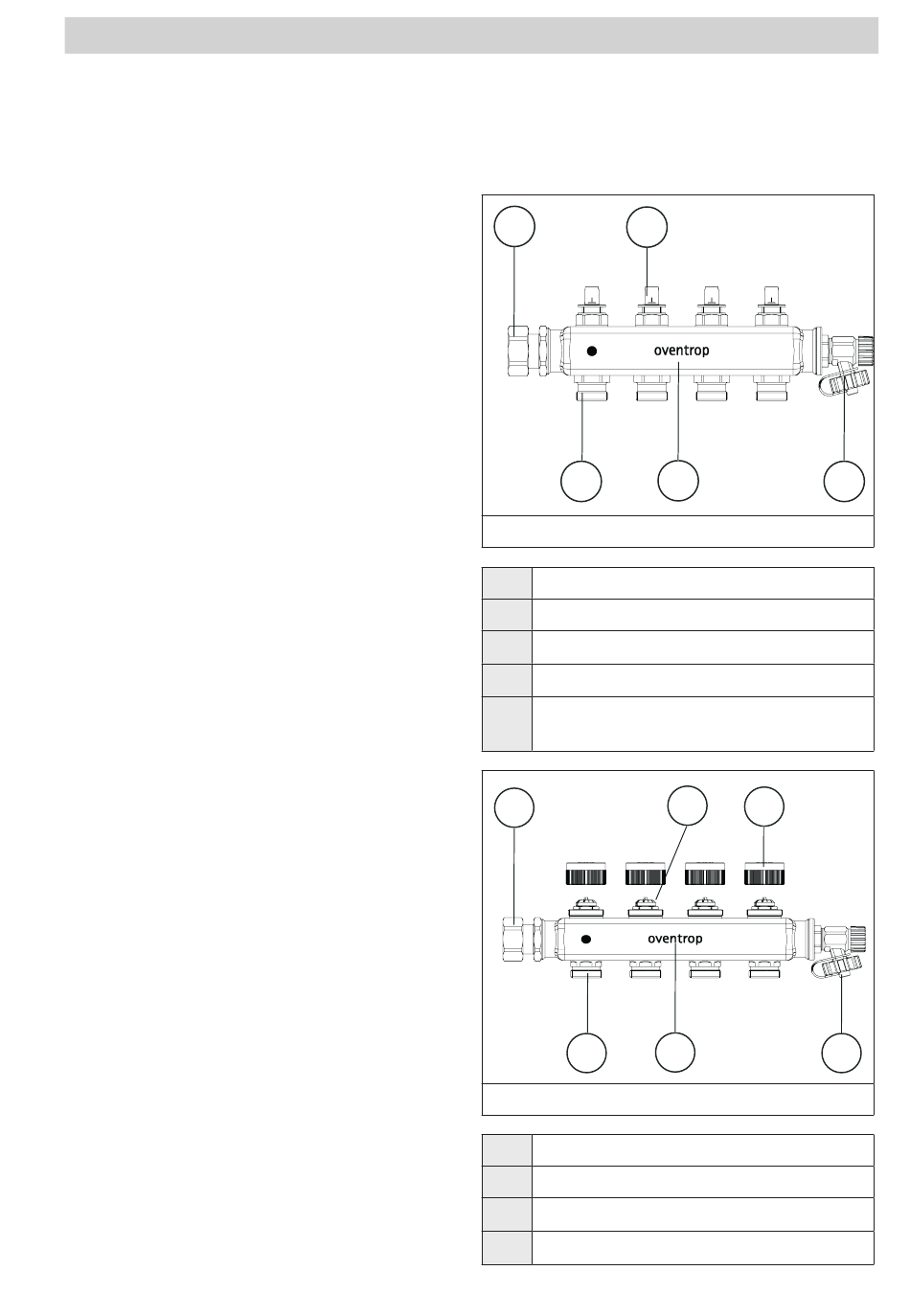

Abb. 1: Aufbau Vorlauf
(1) Adapter G1
(2) Durchflussindikator
(3) Füll- und Entleerhahn G ¾
(4) Vorlaufbalken
(5) Anschlussnippel G ¾ AG (Eurokonus
nach DIN EN 16313)
1
6
Abb. 2: Aufbau Rücklauf
(1)
Überwurfmutter G 1
(2) Ventileinsatz QM
(3) Bauschutzkappe
(4)
Füll- und Entleerhahn G ¾
4
3
2
3
5 4
7
