Edelstahlverteiler für Heizkörperanbindung
Stainless steel distributor/collector
Distributeur/collecteur en acier inoxydable
„Multidis SH"
Betriebsanleitung
"Multidis SH"
Operating instructions
«Multidis SH»
Notice d'utilisation
Werbung
Verwandte Anleitungen für oventrop Multidis SH
Inhaltszusammenfassung für oventrop Multidis SH

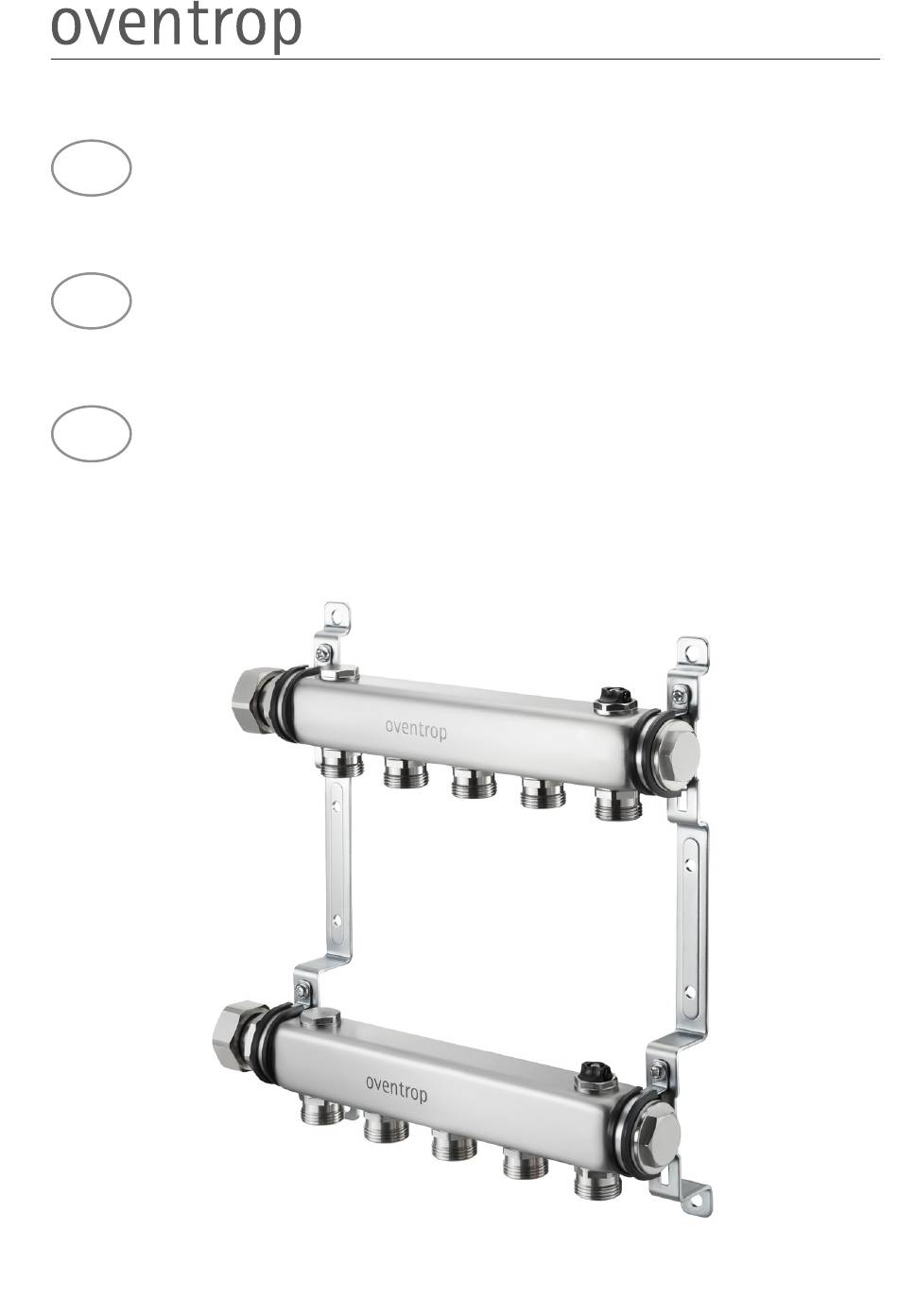

- Seite 1 Premium Armaturen + Systeme „Multidis SH“ Edelstahlverteiler für Heizkörperanbindung Betriebsanleitung “Multidis SH” Stainless steel distributor/collector Operating instructions «Multidis SH» Distributeur/collecteur en acier inoxydable Notice d’utilisation...
- Seite 3 „Multidis SH“ Inhaltsverzeichnis Inhalt Seite Allgemeine Angaben ..................5 Gültigkeit der Anleitung ..................... 5 Lieferumfang ........................5 Kontakt ..........................5 Urheber- und Schutzrechte ....................5 Konformitätserklärung ....................... 5 Hinweise zur Anleitung ...................... 5 1.6.1 Verwendete Symbole ......................5 Sicherheitsbezogene Informationen ..............5 Normative Vorgaben ......................
- Seite 4 Inhaltsverzeichnis „Multidis SH“ Instandhaltung ....................10 Demontage und Entsorgung .................10 140725280-V03.01.2020...
- Seite 5 Verwendung gilt als nicht bestimmungs- gemäß. 1.5 Konformitätserklärung Ansprüche jeglicher Art gegen den Hersteller Hiermit erklärt die Oventrop GmbH & Co. KG, und/oder seine Bevollmächtigten wegen Schä- dass dieses Produkt in Übereinstimmung mit den aus nicht bestimmungsgemäßer Verwen- den grundlegenden Anforderungen und den dung können nicht anerkannt werden.
- Seite 6 Sicherheitsbezogene Informationen „Multidis SH“ Zur bestimmungsgemäßen Verwendung zählt VORSICHT auch die korrekte Einhaltung dieser Anleitung. Kennzeichnet eine mögliche Gefahr mit 2.3 Vorhersehbare Fehlanwendung geringerem Risiko. Wenn die Situati- on nicht vermieden wird, sind leichte Mit konstruktiven Mitteln allein sind Fehlanwen- und reversible Körperverletzungen die...
- Seite 7 Spitzen und Ecken am und im Produkt können 3.2 Funktionsbeschreibung Verletzungen verursachen. f Sorgen Sie vor Beginn der Arbeiten für Der„Multidis SH“ Edelstahlverteiler verteilt das ausreichenden Platz. Medium auf die jeweiligen Heizkörper einer Wohneinheit. f Gehen Sie mit offenen oder scharfkantigen Bauteilen vorsichtig um.
- Seite 8 Ersatzteile und Zubehör erhalten Sie im Fach- handel. Beachten Sie bei der Auswahl des Einbauschranks, dass sich die Bau- tiefe und die Baulänge des Edelstahl- verteilers „Multidis SH“ vergrößert, wenn Sie Zubehör wie Kugelhähne oder Wärmemengenzähler verwen- den. Abb. 2: Maße in mm (Frontansicht) Abb.
- Seite 9 Einbauschrank. den Rücklauf kennzeichnen. Der Anschluss der Vor- und Rück- laufleitung kann wahlweise von links Um die Länge mit angebautem oder rechts erfolgen. Kugelhahn zu erhalten, rechnen Sie die Länge des „Multidis SH“ Edel- stahlverteiler (L) mit der Länge des Kugelhahn (L1) zusammen. 140725280-V03.01.2020...
- Seite 10 7.1 Füllen, Entlüften und Dichtheitsprüfung der Anlage 1. Öffnen Sie die Kugelhähne. 2. Befüllen Sie die Anlage über die Steiglei- tungen bis zum „Multidis SH“ Edelstahl- verteiler. Verwenden Sie die Entlüftungsstop- fen (siehe Abb. 1 auf Seite 7 und Abb. 2 auf Seite 7 (2)) zum Entlüften der Anlage.
- Seite 13 "Multidis SH" Content Content Page General information ..................15 Validity of the operating instructions ................15 Extent of supply ......................15 Contact ..........................15 Copyright and protective rights ..................15 Declaration of conformity ....................15 Information regarding operating instructions ..............15 1.6.1...
- Seite 14 Content "Multidis SH" Maintenance ....................20 Removal and disposal ...................20 140725280-V03.01.2020...
- Seite 15 "Multidis SH" General information General information 1.5 Declaration of conformity Oventrop GmbH & Co. KG hereby declares The original operating instructions were drafted that this product complies with the basic in German. requirements and the other relevant provisions The operating instructions in other languages of the EC Directives concerned.
- Seite 16 Safety-related information "Multidis SH" and/or his authorised representatives, due to CAUTION damages caused by incorrect use cannot be accepted. Indicates a possible danger with low risk. It may lead to minor and The observance of the operating instructions is reversible injury if the situation is not part of the compliance terms.
- Seite 17 "Multidis SH" Technical description Technical description 2.6.2 Risk of injury from pressurised components 3.1 Construction f Before starting work, make sure that the system is depressurised. f Observe the permissible operating pressures during operation. 2.6.3 Risk of scalding due to an...
- Seite 18 Accessories and spare parts "Multidis SH" 3.3 Technical data Item no. Circuits Length (L) 3.3.1 Performance data 1407252 157 mm 1407253 207 mm Max. operating +90°C 1407254 257 mm temperature 1407255 307 mm Min. operating -10°C temperature 1407256 357 mm Max.
- Seite 19 The length with installed ball valve is obtained by adding the length of the stainless steel distributor/collector "Multidis SH" (L) and the length of the ball valve (L1). 140725280-V03.01.2020...
- Seite 20 7.1 Filling, bleeding and leak testing of the installation 1. Open the ball valves. 2. Fill the installation up to the stainless steel distributor/collector "Multidis SH" via the risers. Use the vent plugs (see Illustr. 1 on page 17 and Illustr. 2 on page 18 (2)) for bleeding the installation.
- Seite 23 «Multidis SH» Contenu Contenu Page Généralités......................25 Validité de la notice ......................25 Fourniture ........................25 Contact ..........................25 Protection de la propriété intellectuelle ................25 Déclaration de conformité ....................25 Notes concernant la notice ..................... 25 1.6.1 Symboles utilisés......................25 Informations relatives à...
- Seite 24 Contenu «Multidis SH» Entretien ......................30 Démontage et traitement de déchets ............30 140725280-V03.01.2020...
- Seite 25 à l’utilisation prévue. Service technique Le distributeur/collecteur en acier inoxydable Téléphone : 03 88 59 13 13 «Multidis SH» sert à la distribution de l'eau de chauffage/rafraîchissement vers les différents 1.4 Protection de la propriété radiateurs d'un appartement.
- Seite 26 Informations relatives à la sécurité «Multidis SH» Les revendications de toutes natures à l’égard PRUDENCE du fabricant et/ou ses mandataires, pour des dommages résultant d’une utilisation non Signifie un danger de faible niveau. conforme ne seront pas acceptées. La situation mènera à des blessures mineures et réversibles si elle n’est pas L’utilisation conforme inclut notamment...
- Seite 27 «Multidis SH» Description technique L’utilisateur de l’installation doit demander notices des accessoires). au professionnel qualifié de lui expliquer La notice doit être disponible sur le lieu l’utilisation du produit. d’utilisation du produit. 2.6.2 Risque de blessure par f Remettre cette notice ainsi que tous les robinetterie sous pression autres documents de référence (tels que...
- Seite 28 Accessoires et pièces de rechange «Multidis SH» Monter un robinet à tournant sphérique à l'entrée du distributeur pour l'aller et du collecteur pour le retour pour l'isolement des conduites aller et retour. 3.3 Données techniques 3.3.1 Caractéristiques Température de +90°C service max.
- Seite 29 - Les robinets à tournant sphérique longueur du distributeur/collecteur réf. 1406583 et 1406584 ont une en acier inoxydable «Multidis SH». manette bleue pour le marquage du retour. 4.1 Robinet à tournant sphérique La longueur avec robinet à tournant sphérique monté...
- Seite 30 1. Ouvrir les robinets à tournant sphérique. 2. Remplir l'installation via les colonnes montantes jusqu'au distributeur/collecteur en acier inoxydable «Multidis SH». Utiliser les purgeurs d'air (voir Fig. 1 page 27 et Fig. 2 page 28 (3)) pour purger l'installation. Vous pouvez également purger l'installa-...
