3.3

Lenker gerade stellen und Steuersatzspiel einstellen

VORSICHT

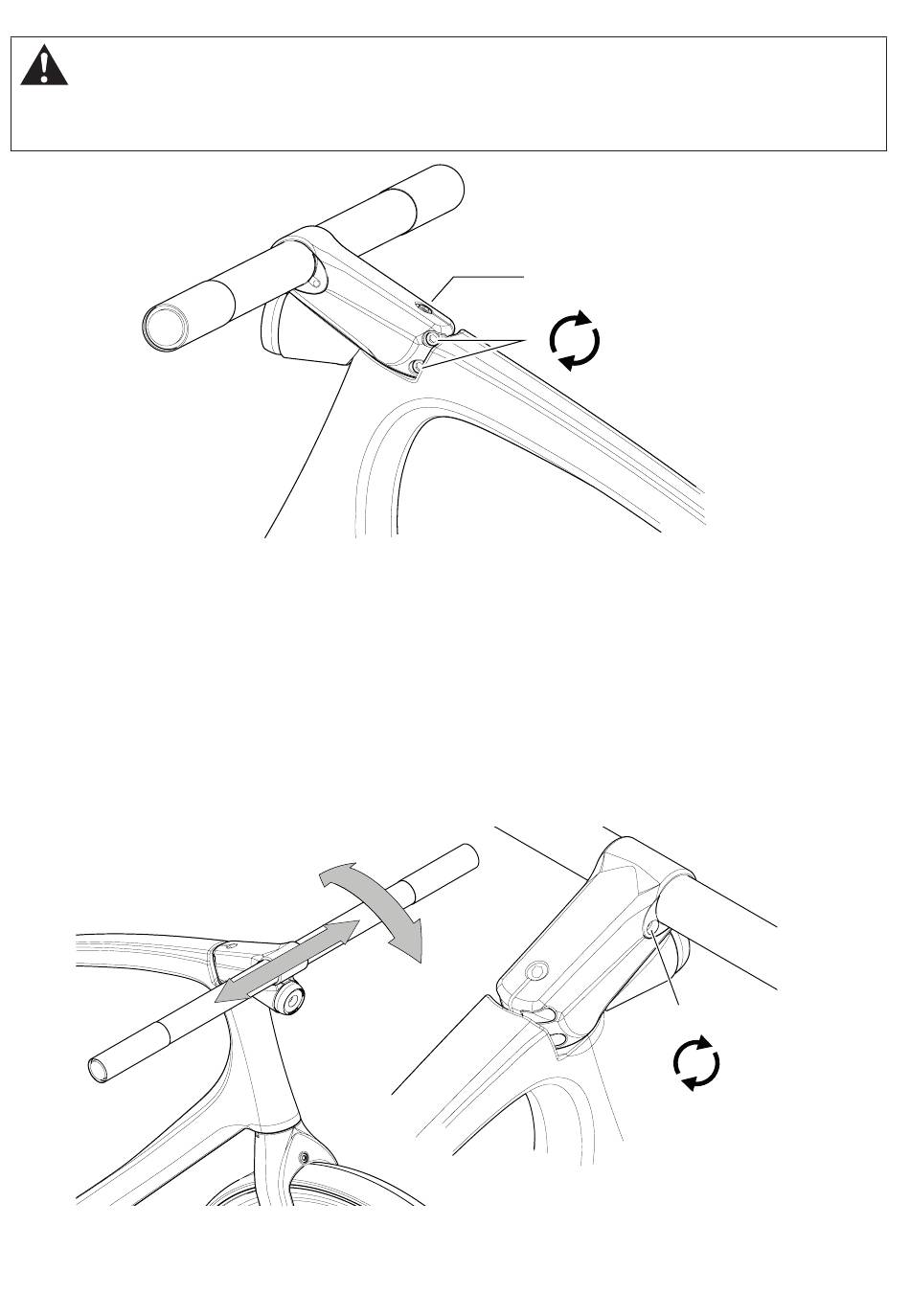

Die Schraube zur Einstellung des Steuersatzspiels (1) dient nicht dem Festziehen des Vorbaus, sondern nur zur
Einstellung des Lagerspiels!
1. Löse die Klemmschrauben (2) des Vorbaus mit einem 4 mm Innensechskantschlüssel. Die Schraube zur Einstellung
des Steuersatzspiels (1) nicht lösen.
2. Drehe den Lenker in Fahrtrichtung und richte den Lenker nach dem Vorderrad aus.
3. Prüfe das Steuersatzspiel, indem du die Vorderradbremse ziehst und das Fahrrad langsam vor und zurück bewegst.
→ Es darf kein Spiel spürbar sein.
4. Wenn Steuersatzspiel spürbar ist, drehe die Schraube zur Einstellung des Steuersatzspiels (1) eine Viertelumdrehung
im Uhrzeigersinn.
5. Prüfe das Steuersatzspiel erneut und wiederhole bei Bedarf die vorigen Schritte, bis kein Steuersatzspiel mehr vor-
handen ist.
Nimm bei Zweifeln oder Unklarheiten die Hilfe eines ausgebildeten Zweiradmechatronikers in Anspruch.
6. Ziehe die Klemmschrauben (2) des Vorbaus abwechselnd an, bis ein Anzugsdrehmoment von 6 Nm erreicht ist.
1. Klemmschraube des Lenkers (3) mit einem 4 mm Innensechskantschlüssel lösen.
2. Lenkerneigung einstellen.
3. Klemmschrauben mit einem Anzugsdrehmoment von 6 Nm anziehen.
12
1
6 Nm
2
3
6 Nm
