- Seite 1 BETRIEBSANLEITUNG...

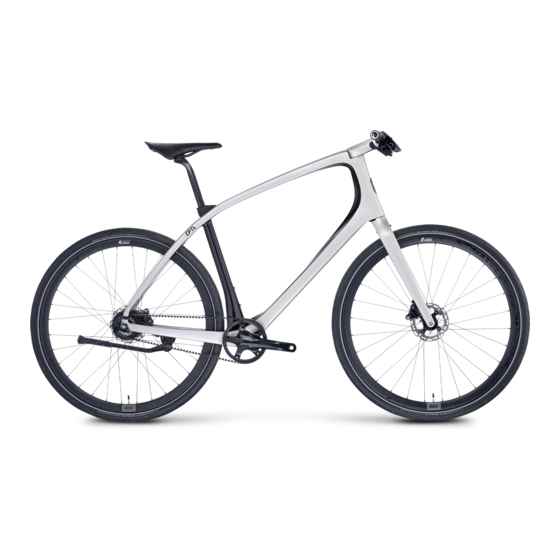

- Seite 2 Rahmen Riemen Sattel Kurbel mit Riemenscheibe und Innenlager Sattelstütze Lenker-Vorbau-Einheit Sattelklemmschelle Licht Gepäckträger Gabel Schutzblech Nabe Rücklicht Speiche Rahmenschloss Felge Bremszange Reifen...
- Seite 3 Zudem empfehlen wir dir, die in „5. Tätigkeiten vor und nach der Fahrt“ auf Seite 16 beschriebenen Arbeitsschritte durchzuführen und regelmäßige Inspektionen (siehe „7. Wartung“ auf Seite 21) durch unseren Bike Service vornehmen zu lassen, um bei jeder Fahrt für deine Sicherheit zu sorgen. Dein ROSE Bikes Team wünscht dir viel Spaß mit deinem Traumbike!
-
Seite 4: Inhaltsverzeichnis
Sorgfaltspflicht des Fahrers .......................9 Bestimmungsgemäßer Gebrauch ....................10 3. Fahrrad montieren ........................11 Benötigtes Werkzeug ........................11 ROSE Bike Box öffnen und Inhalt entnehmen................11 Lenker gerade stellen und Steuersatzspiel einstellen ............12 Sattelhöhe einstellen ........................13 Pedale anbringen ..........................14 4. Erste Fahrt und Gewöhnung an dein neues Fahrrad ............15 5. -
Seite 5: Allgemeines
Allgemeines Diese Bedienungsanleitung ist der wichtigste Baustein zur gefahr- und beschädigungsfreien Montage, Anwendung und Wartung deines neuen Fahrrads. Sie soll dir die wichtigsten technischen Grundlagen deines Fahrrads vermitteln, dich bei der Montage deines Fahrrads unterstützen und dir hilfreiche Tipps zur Anwendung während der gesamten Lebensdauer deines Fahrrads geben. -
Seite 6: Zielgruppe
Zielgruppe Die Zielgruppe dieses Handbuchs bist Du, der Besitzer bzw. die Besitzerin des ROSE CPTL. Voraussetzung zur Montage und Wartung des Fahrrads ist grundlegendes Wissen in der Fahrradtechnik. Bestehen Zweifel, sollte unbedingt ein ausgebildeter Zweiradmechatroniker hinzugezogen werden. Falsche Montage oder falsche Wartung deines Fahrrads können zu schwerwiegenden Unfällen mit Todesfolge führen! -
Seite 7: Verschleißteile
• Innen- und Außenzüge für Bremsen und Schaltung • Aufkleber und Lackierungen 1.10 Gewichtsgrenze Das ROSE CPTL ist für ein Maximalgewicht von 130 kg ausgelegt. Das Maximalgewicht addiert sich aus Fahrer, Fahrrad, Ausrüstung (Helm, Rucksack, Schuhe, Kleidung) und Gepäck. 1.11 Haftungsausschluss Die in diesem Handbuch aufgeführten Tätigkeiten müssen von Personen mit ausreichendem Fachwissen durchgeführt... -
Seite 8: Sicherheit
GEFAHR Unfallgefahr durch ungenügende Ausstattung für den öffentlichen Straßenverkehr! Das CPTL in der Ausstattungsvariante „CPTL Speed“ ist nicht für den öffentlichen Straßenverkehr vorgesehen. Möchtest du dein Fahrrad trotzdem im öffentlichen Straßenverkehr nutzen, müssen die hierfür erforderlichen Komponenten (Lichtanlage, Reflektoren etc.) gemäß StVZO von einem ausgebildeten Zweiradmechatroniker nachgerüstet werden. -
Seite 9: Sicherheit Bei Der Verwendung Des Gepäckträgers
• Es darf kein Anhänger oder Kindersitz am Gepäckträger angebracht werden. Sorgfaltspflicht des Fahrers Die Anwendung dieser Bedienungsanleitung entbindet den Fahrer nicht von der Sorgfaltspflicht, das Fahrrad in betriebs- sicherem Zustand zu halten. Bei Fragen muss unbedingt ein ausgebildeter Zweiradmechatroniker oder der ROSE Service hinzugezogen werden. -
Seite 10: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Der Einsatzbereich der ROSE Fahrräder ist in fünf Kategorien aufgeteilt - von Fahrten auf geteerten Straßen bis zum Einsatz im Downhill- oder Freeride-Bereich. Die Fahrräder sind ausschließlich gemäß deren bestimmungsgemäßem Gebrauch zu verwenden. Anderenfalls übernimmt der Anwender die Verantwortung. -
Seite 11: Fahrrad Montieren
Untersuche die ROSE Bike Box vor dem Öffnen auf äußere Beschädigungen und anschließend den Inhalt auf Vollständigkeit! Zeige uns eventuell auftretende Mängel bitte sofort an! 1. Öffne die ROSE Bike Box vorsichtig. Achte beim Öffnen der Bike Box mit einem Messer darauf, innen liegende Teile nicht zu beschädigen. -
Seite 12: Lenker Gerade Stellen Und Steuersatzspiel Einstellen
Lenker gerade stellen und Steuersatzspiel einstellen VORSICHT Die Schraube zur Einstellung des Steuersatzspiels (1) dient nicht dem Festziehen des Vorbaus, sondern nur zur Einstellung des Lagerspiels! 6 Nm 1. Löse die Klemmschrauben (2) des Vorbaus mit einem 4 mm Innensechskantschlüssel. Die Schraube zur Einstellung des Steuersatzspiels (1) nicht lösen. -
Seite 13: Sattelhöhe Einstellen
Sattelhöhe einstellen GEFAHR Unfall- und Beschädigungsgefahr durch Unterschreitung der Mindesteinstecktiefe der Sattelstütze! Bei Unterschreitung der Mindesteinstecktiefe kann die Sattelstütze im Fahrbetrieb brechen oder der Rahmen Schaden nehmen. • Die auf der Sattelstütze markierte Mindesteinstecktiefe darf auf keinen Fall unterschritten werden. 6 Nm 1. -
Seite 14: Pedale Anbringen
Pedale anbringen Eines deiner Pedale besitzt ein Rechts- und das andere ein Linksgewinde. Die meisten Pedale sind mit „L“ und „R“ für die Montageseite gekennzeichnet. Bei manchen Pedalen ist das linke Pedal mit einer Rille auf der Achse gekennzeichnet. Weitere Details findest du in der Bedienungsanleitung des Herstellers. 1. -
Seite 15: Erste Fahrt Und Gewöhnung An Dein Neues Fahrrad
Erste Fahrt und Gewöhnung an dein neues Fahrrad Mache dich in einfachem Gelände abseits des öffentlichen Straßenverkehrs mit Fahrverhalten, Bremsen und Schaltung vertraut. Auch hier den Helm nicht vergessen! Steigere nur langsam den Anspruch des Geländes bzw. der Fahrmanöver. Voraussetzungen: •... -
Seite 16: Tätigkeiten Vor Und Nach Der Fahrt
Tätigkeiten vor und nach der Fahrt Vor der Fahrt Für den sicheren Gebrauch deines Fahrrads solltest du vor der Fahrt bestimmte Tätigkeiten ausführen. Dies dient in erster Linie deiner Sicherheit, kommt aber auch deinem Fahrspaß zugute. Nichts ist ärgerlicher als ein Defekt, der während einer Tour auftaucht. -
Seite 17: Nach Der Fahrt
Prüfe den festen Sitz des Vorbaus: Stelle dich vor das Fahrrad, klemme das Vorderrad zwischen die Knie und versuche den Lenker zu verdrehen. → Der Lenker darf sich mit normalem Kraftaufwand nicht verdrehen lassen. Prüfe das Lagerspiel des Steuersatzes: Stelle dich mit beiden Händen am Lenker neben dein Fahrrad, ziehe den Bremshebel der Vorderradbremse und bewege das Fahrrad langsam vor und zurück. -
Seite 18: Nach Einem Sturz
Schichten voneinander) sein. Bei gewichtsoptimierten Fahrrädern genügt oft das Umfallen im Stand auf eine Kante, um den Rahmen oder Bauteile bleibend zu schädigen. Ein Verdacht auf einen Schaden sollte immer durch den ROSE Service oder von einem ausge- bildeten Zweiradmechatroniker begutachtet werden. -
Seite 19: Transport Und Lagerung
Transport und Lagerung Transport im Auto Die beste und sicherste Lösung für den Transport deines Fahrrads ist innerhalb des Autos. Dort ist dein Fahrrad opti- mal vor Witterungseinflüssen und Diebstahl geschützt. Doch auch hier gibt es einige Punkte, die es zu beachten gilt. •... -
Seite 20: Versand Des Fahrrads
Versand des Fahrrads Je nach Größe der ROSE Bike Box kann das Fahrrad in unterschiedlichen Montagezuständen verschickt werden. Versende das Fahrrad in dem Montagezustand, wie du es erhalten hast. 1. Alle losen oder beweglichen Teile fixieren oder ausreichend ummanteln. Scharfe oder spitze Komponenten müssen zusätzlich ummantelt werden, damit sie im Karton keine Schäden verursachen und nicht nach außen durchschlagen... -
Seite 21: Wartung
Fahrt“ auf Seite 16). Die erforderlichen Inspektionen müssen durch den ROSE Bike Service durchgeführt werden. ROSE Bike Service Muss dein ROSE Fahrrad in die Werkstatt, sei es zur Inspektion oder Reparatur, bieten wir dir den Bike Service an. Für Informationen oder Terminabsprache kannst du unsere Servicenummer +49 2871275514 anrufen oder eine Nachricht an bikeservice@rosebikes.com senden. -
Seite 22: Wartung Des Antriebsriemens
Gates Carbon Drive. Bei mangelnder Erfahrung, Fragen oder Zweifeln, empfiehlt es sich, die Riemenspannung von einem ausgebildeten Zweiradmechatroniker prüfen zu lassen. Das CPTL verfügt über ein Exzenter-Tretlager zur Anpassung der Riemenspannung. 1. Klemmschraube (1) des Exzenters auf der linken Seite (gegenüber der Antriebsseite) mit einem 5 mm Innensechskantschlüssel etwa 3 Umdrehungen im Uhrzeigersinn drehen. -
Seite 23: Hinterrad Aus- Und Einbauen
Hinterrad aus- und einbauen GEFAHR Verbrennungsgefahr an heisser Bremssscheibe! Die Bremsscheibe kann auch noch kurz nach der Fahrt sehr heiß sein. • Bremsscheibe vor Arbeiten am Hinterrad mindestens 10 Minuten abkühlen lassen. Riemenspannung verringern Siehe hierzu „7.4 Riemenspannung anpassen“ auf Seite 22. Hinterrad ausbauen 1. - Seite 24 Hinterrad einbauen 1. Hinterrad unter die Ausfallenden heben und Riemen erst auf die vordere and anschließend auf die hintere Riemenscheibe legen. 2. Hinterrad in den Hinterbau einlegen. 3. Sicherheitsscheiben und Achsmuttern auf beiden Seiten abringen. • Sicherstellen, dass die Nase der Sicherungsscheibe im Ausfallende platziert ist.
-
Seite 25: Antriebsriemen Tauschen
Der Antriebsriemen kann nicht wie eine Kette geöffnet werden. Aus diesem Grund müssen Fahrräder, die mit einem Antriebsriemen ausgestattet sind, über ein Rahmenschloss verfügen. Das CPTL hat ein Rahmenschloss über dem rech- ten Ausfallende. Wenn der Riemen gewechselt werden muss, muss das Rahmenschloss geöffnet werden. -
Seite 26: Steuersatzspiel Einstellen
Steuersatzspiel einstellen VORSICHT Die Schraube zur Einstellung des Steuersatzspiels (1) dient nicht dem Festziehen des Vorbaus, sondern nur zur Einstellung des Lagerspiels! 6 Nm 1. Löse die Klemmschrauben (2) des Vorbaus mit einem 4 mm Innensechskantschlüssel. Die Schraube zur Einstellung des Steuersatzspiels (1) nicht lösen. 2. -
Seite 27: Reifendruck
Reifendruck Der maximale Reifendruck ist abhängig von der Reifenbreite und der Innenbreite (Maulweite) deiner Felge. Bei Anpassungen des Reifendrucks kannst du dich an folgender Tabelle orientieren. Der maximale Reifendruck darf in kei- nem Fall überschritten werden! Bei Fahrrädern mit Originalbereifung kann der maximale Reifendruck anhand der Reifenbreite bestimmt werden. Die Reifenbreite findest du auf der Flanke des Reifens. - Seite 28 ROSE Bikes GmbH Schersweide 4 46395 Bocholt Deutschland...
