- Seite 1 BEDIENUNGSANLEITUNG OWNER‘S MANUAL | HANDLEIDING MANUEL D’INSTRUCTIONS | ISTRUZIONO PER L‘USO...

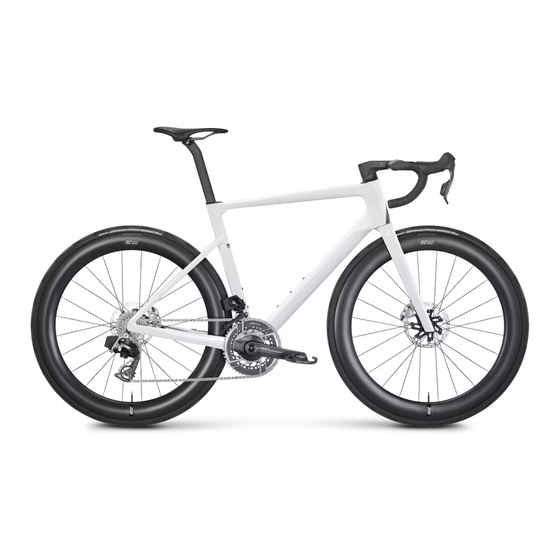

- Seite 2 Sattel Saddle Zadel Selle Sella Sattelstütze Seat post Zadelpen Tige de selle Reggisella Système de fixation tige Morsetto del Sattelstützenklemme Internal seat post clamp Zadelpenklem de selle reggisella Bremszange Brake caliper Remklauw Étrier de frein Pinza del freno Kassette Cassette Cassette Cassette Cassetta...
-
Seite 3: Inhaltsverzeichnis
3.1 Benötigtes Werkzeug ........................9 3.2 Lenker aufstecken [ONE PIECE COCKPIT] ................10 3.3 Lenker gerade stellen und Steuersatzspiel einstellen ............12 3.4 Neigung des Lenkers einstellen [ROSE ALR] .................13 3.5 Vorderrad mit DT Swiss RWS einbauen ..................14 3.6 Vorderrad mit ROSE Steckachse einbauen ................15 3.7 Sattelstütze mit Sattel anbringen ....................17... -
Seite 4: Allgemeines
...kennzeichnet eine Gefährdung für Sachgüter. Zielgruppe Die Zielgruppe dieses Handbuchs bist Du, der Besitzer bzw. die Besitzerin des ROSE Fahrrads. Voraussetzung zur Montage und Wartung des Fahrrads ist grundlegendes Wissen in der Fahrradtechnik. Bestehen Zweifel, sollte unbedingt ein ausgebildeter Zweiradmechatroniker hinzugezogen werden. Falsche Montage oder falsche Wartung deines Fahrrads können zu schwerwiegenden Unfällen mit Todesfolge führen! -
Seite 5: Montage Und Tausch Von Anbauteilen Und Zubehör
• Schaltzüge und Zughüllen • Aufkleber und Lackierung 1.10 Gewichtsgrenze Das ROSE XLITE ist für ein maximales Systemgewicht von 110 kg ausgelegt. Es addiert sich aus Fahrer, Fahrrad, Ausrüstung (Helm, Rucksack, Schuhe, Kleidung) und Gepäck. 1.11 Haftungsausschluss Die in diesem Handbuch aufgeführten Tätigkeiten müssen von Personen mit ausreichendem Fachwissen durchgeführt werden. -
Seite 6: Sicherheit
• Stark belastete Komponenten müssen regelmäßig ausgetauscht und von einem ausgebildeten Zweiradmechatroniker geprüft werden. Sorgfaltspflicht des Fahrers Die Anwendung dieser Bedienungsanleitung entbindet den Fahrer nicht von der Sorgfaltspflicht, das Fahrrad in betriebssicherem Zustand zu halten. Bei Fragen muss unbedingt ein ausgebildeter Zweiradmechatroniker oder der ROSE Service hinzugezogen werden. -
Seite 7: Sicherheit Im Öffentlichen Straßenverkehr
Sicherheit im öffentlichen Straßenverkehr GEFAHR Unfallgefahr durch ungenügende Ausstattung für den öffentlichen Straßenverkehr! Die für Fahrräder vorgeschriebenen Ausstattungen für den öffentlichen Straßenverkehr dienen in erster Linie der Sichtbarkeit der Fahrradfahrer. Wirst du als Fahrradfahrer nicht oder zu spät erkannt, können Unfälle mit schweren Folgen geschehen. -
Seite 8: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Der Einsatzbereich der ROSE Fahrräder ist in sechs Kategorien aufgeteilt - von Fahrten auf geteerten Straßen bis zum Einsatz im Downhill- oder Freeride-Bereich. Die Fahrräder sind ausschließlich gemäß deren bestimmungsgemäßem Gebrauch zu verwenden. Anderenfalls übernimmt der Anwender die Verantwortung. -
Seite 9: Fahrrad Montieren
Fahrrad montieren Dieses Kapitel soll dir die Entnahme des Fahrrads aus der ROSE Bike Box und die anschließende Montage erleichtern. Je nach Fahrrad-Modell wurden zum Versand verschiedene Komponenten demontiert oder deren Position geändert. Zusätzlich müssen die Pedale montiert und der fahrtaugliche Zustand deines Fahrrads geprüft werden. -
Seite 10: Lenker Aufstecken [One Piece Cockpit]
Bei diesen Varianten sind einige zusätzliche Schritte nötig. Wenn dein XLITE kein One Piece Cockpit besitzt, kannst du direkt mit Kapitel 3.3 fortfahren. 1. Drehe die Schraube am Topcap heraus und nimm das Topcap und die Hülse vom Steuerrohr ab. - Seite 11 Züge und Cover anbringen GEFAHR Verletzungsgefahr durch beschädigten Bremsleitungen! Die Bremsleitungen können durch eine falsch angebrachte Abdeckung auf der Unterseite des One Piece Cockpits gequetscht werden! • Die Leitungen müssen sauber in den Führungen liegen. • Weder die Befestigungsschraube der Abdeckung, noch die Abdeckung darf die Leitungen quetschen. 2 Nm 1.
-
Seite 12: Lenker Gerade Stellen Und Steuersatzspiel Einstellen
Lenker gerade stellen und Steuersatzspiel einstellen VORSICHT Die Schraube zur Einstellung des Steuersatzspiels (1) dient nur zur Einstellung des Lagerspiels und nicht zum Festziehen des Vorbaus! 1. Löse die Klemmschraube(n) (2) des Vorbaus mit einem Innensechskantschlüssel. Die Schraube zur Einstellung des Steuersatzspiels (1) nicht lösen. -
Seite 13: Neigung Des Lenkers Einstellen [Rose Alr]
Neigung des Lenkers einstellen [ROSE ALR] NO GAP 1. Löse die Schrauben der Lenkerklemmung soweit gegen den Uhrzeigersinn, dass sich die Neigung des Lenkers einstellen lässt. 2. Richte den Lenker mittig aus und stelle die Neigung des Lenkers ein. 3. Ziehe erst die beiden oberen Schrauben abwechselnd an, bis ein Drehmoment von 6 Nm erreicht ist. -
Seite 14: Vorderrad Mit Dt Swiss Rws Einbauen
Vorderrad mit DT Swiss RWS einbauen 15 Nm 1. Entferne die Steckachse aus der Gabel. 2. Prüfe, ob sich ein Gummi am Bremshebel des Vorderrads befindet. Entferne den Gummi, wenn vorhanden. 3. Entferne die Transportsicherung zwischen den Bremsbelägen. → Bewahre die Transportsicherung für den späteren Transport deines Fahrrads auf. 4. -
Seite 15: Vorderrad Mit Rose Steckachse Einbauen
Ein Fahrrad-Montageständer erleichtert die Montage des Vorderrads. Bringe bei Verwendung eines Montageständers zuerst die Sattelstütze an, um das Fahrrad an der Sattelstütze im Montageständer fixieren zu können. Der Hebel der ROSE Steckachse kann abgenommen und für das Vorder- oder Hinterrad verwendet werden. Drücke dazu die beiden seitlichen Entriegelungstaster. -
Seite 16: Vorderrad Montieren
Vorderrad montieren 1. Entferne die Steckachse aus der Gabel. 2. Prüfe, ob sich ein Gummi am Bremshebel des Vorderrads befindet. Entferne den Gummi, falls vorhanden. 3. Entferne, falls vorhanden, die Transportsicherung zwischen den Bremsbelägen. → Bewahre die Transportsicherung für den späteren Transport deines Fahrrads auf. 4. -
Seite 17: Sattelstütze Mit Sattel Anbringen
3.7 Sattelstütze mit Sattel anbringen GEFAHR Unfall- und Beschädigungsgefahr durch Unterschreitung der Mindesteinstecktiefe der Sattelstütze! Bei Unterschreitung der Mindesteinstecktiefe kann die Sattelstütze brechen oder der Rahmen Schaden nehmen. • Die auf der Sattelstütze markierte Mindesteinstecktiefe darf auf keinen Fall unterschritten werden! •... -
Seite 18: Sattelneigung Einstellen
3.8 Sattelneigung einstellen Sattelneigung bei einem Sattel mit 1-Bolt-Klemmung einstellen 12 Nm 1. Öffne die Klemmschraube etwa 2 Umdrehungen. ACHTUNG: Klemmschraube nicht vollständig herausdrehen! 2. Stelle die Position und Neigung des Sattels nach deinen Bedürfnissen ein. 3. Ziehe die Klemmschraube mit einem Drehmoment von 12 Nm an. -
Seite 19: Pedale Anbringen
3.9 Pedale anbringen Ein Pedal besitzt ein Rechts-, das andere ein Linksgewinde. Die meisten Pedale sind mit „L“ und „R“ für die Montageseite gekennzeichnet. Bei manchen Pedalen ist das linke Pedal mit einer Rille auf der Achse gekennzeichnet. Weitere Details findest du in der Bedienungsanleitung des Herstellers. 1. -
Seite 20: Erste Fahrt Und Gewöhnung An Dein Neues Fahrrad
Erste Fahrt und Gewöhnung an dein neues Fahrrad Mache dich in einfachem Gelände abseits des öffentlichen Straßenverkehrs mit Fahrverhalten, Bremsen, Schaltung und, falls vorhanden, mit den Federelementen vertraut. Denke stets an das Tragen eines Helms! Steigere nur langsam den Anspruch des Geländes bzw. der Fahrmanöver. Voraussetzungen: •... -
Seite 21: Tätigkeiten Vor Und Nach Der Fahrt
Tätigkeiten vor und nach der Fahrt Vor der Fahrt Für den sicheren Gebrauch deines Fahrrads solltest du vor der Fahrt bestimmte Tätigkeiten ausführen. Liegen Mängel oder Fehler vor, muss dein Fahrrad von einem ausgebildeten Zweiradmechatroniker überprüft, und die Mängel beseitigt werden. - Seite 22 Prüfe den festen Sitz des Vorbaus: Stelle dich vor das Fahrrad, klemme das Vorderrad zwischen die Knie und versuche den Lenker zu verdrehen. → Der Lenker darf sich mit normalem Kraftaufwand nicht verdrehen lassen. Prüfe das Lagerspiel des Steuersatzes: Stelle dich mit beiden Händen am Lenker neben dein Fahrrad, ziehe den Bremshebel der Vorderradbremse und bewege das Fahrrad langsam vor und zurück.
-
Seite 23: Nach Der Fahrt
Stürze oder Überbeanspruchungen können unbemerkte und nicht sichtbare Schäden verursachen. • Fahren mit beschädigten, verbogenen oder gar eingerissenen Teilen ist lebensgefährlich. • Nach einem Sturz müssen das Fahrrad und seine Teile durch den ROSE Service oder einen ausgebildeten Zweiradmechatroniker geprüft werden. -
Seite 24: Transport Und Lagerung
Transport und Lagerung 6.1 Transport im Auto Die beste und sicherste Lösung für den Transport deines Fahrrads ist innerhalb des Autos. Dort ist dein Fahrrad optimal vor Witterungseinflüssen und Diebstahl geschützt. Doch auch hier gibt es einige Punkte, die es zu beachten gilt. •... -
Seite 25: Versand Des Fahrrads
6.4 Versand des Fahrrads Je nach Größe der ROSE Bike Box kann das Fahrrad in unterschiedlichen Montagezuständen verschickt werden. Versende das Fahrrad in dem Montagezustand wie du es erhalten hast. 1. Alle losen oder beweglichen Teile fixieren oder ausreichend ummanteln. Scharfe oder spitze Komponenten müssen zusätzlich ummantelt werden, damit sie im Karton keine Schäden verursachen und nicht nach außen durchschlagen... -
Seite 26: Wartung Und Pflege
Fahrt“ auf Seite 21). ROSE Bike Service Muss dein ROSE Fahrrad in die Werkstatt, sei es zur Inspektion oder Reparatur, bieten wir dir den Bike Service an. Alle Informationen hierzu sowie Service- und Terminauswahl findest du unter rosebikes.de. Inspektion von Fahrrädern GEFAHR Unfallgefahr durch nicht oder nicht fristgerecht durchgeführte Wartung und Inspektion! -
Seite 27: Reifendruck
monatlich / 3 Monate / jährlich / sonstige / Komponente Tätigkeit 20 h 60 h 200 h Anmerkung Bremsen Verschleiß der Bremsbeläge prüfen. → Scheibenbremse: Der Bremsbelag auf dem metallischen Träger muss eine Mindeststärke von 0,5 mm haben. Verschleiß der Bremsscheiben prüfen. →... -
Seite 28: Weiterführende Informationen
Handhabung wird so die Überdehnung der Schrauben mit anschließender Bruchgefahr verhindert. Komponenten Hersteller, Modell Anzugsdrehmoment Sattelklemmung alle siehe aufgebrachtes Drehmoment* Sattelstützenklemmung ROSE XLITE 7 Nm Lenkerklemmung: 6 Nm ROSE ALR Vorbauten Gabelschaftklemmung: 6 Nm One Piece Cockpit Gabelschaftklemmung: maximal 5 Nm... - Seite 134 ROSE Bikes GmbH Schersweide 4 46395 Bocholt Deutschland 234434401...
