Allgemeines Diese Bedienungsanleitung ist der wichtigste Baustein zur gefahr- und beschädigungsfreien Montage, Anwendung und Wartung deines neuen Fahrrads. Sie soll dir die wichtigsten technischen Grundlagen deines Fahrrads vermitteln, dich bei der Montage deines Fahrrads unterstützen und dir hilfreiche Tipps zur Anwendung während der gesamten Lebensdauer deines Fahrrads geben.
Tausch von Bauteilen Da die Bauteile von E-Bikes besonderen Belastungen unterliegen, dürfen nicht alle Bauteile einfach getauscht werden. Beim Tausch vieler Bauteile muss eine Freigabe von ROSE Bikes oder der Teilehersteller erfolgen. Siehe auch „9.3 Tausch von Bauteilen“ auf Seite 34.
• Federgabeln / Dämpfer • Aufkleber und Lackierungen 1.10 Gewichtsgrenze ROSE E-Bikes sind für ein Maximalgewicht von 140 kg ausgelegt. Das Maximalgewicht addiert sich aus Fahrer, Fahrrad, Ausrüstung (Helm, Rucksack, Schuhe, Kleidung) und Gepäck. 1.11 Haftungsausschluss Die in diesem Handbuch aufgeführten Tätigkeiten müssen von Personen mit ausreichendem Fachwissen durchgeführt werden.
Unfallgefahr durch unsachgemäß montierte Komponenten! Unsachgemäß montierte Komponenten können sich während der Fahrt lösen! • Die Montage muss gemäß dieser Bedienungsanleitung erfolgen. • Bei Zweifeln muss der ROSE Service oder ein ausgebildeter Zweiradmechatroniker hinzugezogen werden. GEFAHR Verletzungsgefahr durch unbeabsichtigte Aktivierung des E-Bike-Systems! •...
Sicherheit im Umgang mit den Bremsen GEFAHR Unfallgefahr durch reduzierte Bremsleistung infolge nicht eingebremster Bremsbeläge! Scheibenbremsen können erst nach sorgfältigem Einbremsen der Bremsbeläge ihre volle Bremskraft entfalten. Wähle dazu eine Straße abseits des öffentlichen Straßenverkehrs. • Bremse 20 bis 30 mal mit der Vorder- oder Hinterradbremse von 30 km/h auf 5 km/h ab und wiederhole den Vorgang anschließend für die zweite Bremse.
Hülse und muss durch einen ausgebildeten Zweiradmechatroniker ausgeführt werden. Sorgfaltspflicht des Fahrers Die Anwendung dieser Bedienungsanleitung entbindet den Fahrer nicht von der Sorgfaltspflicht, das Fahrrad in betriebs- sicherem Zustand zu halten. Bei Fragen muss unbedingt ein ausgebildeter Zweiradmechatroniker oder der ROSE Service hinzugezogen werden.
Bestimmungsgemäßer Gebrauch Der Einsatzbereich der ROSE Fahrräder ist in fünf Kategorien aufgeteilt - von Fahrten auf geteerten Straßen bis zum Einsatz im Downhill- oder Freeride-Bereich. Die Fahrräder sind ausschließlich gemäß deren bestimmungsgemäßem Gebrauch zu verwenden. Anderenfalls übernimmt der Anwender die Verantwortung.
Fahrrad montieren Dieses Kapitel soll dir die Entnahme des Fahrrads aus der ROSE Bike Box und die anschließende Montage erleichtern. Je nach Fahrrad-Modell wurden zum Versand verschiedene Komponenten demontiert oder deren Position geändert. Zusätzlich müssen die Pedale montiert und der fahrtaugliche Zustand deines Fahrrads geprüft werden.
Lenker gerade stellen und Steuersatzspiel einstellen VORSICHT Die Schraube zur Einstellung des Steuersatzspiels (1) dient nicht dem Festziehen des Vorbaus, sondern nur zur Einstellung des Lagerspiels! 1. Löse die Klemmschraube(n) (2) des Vorbaus mit einem Innensechskantschlüssel. Die Schraube zur Einstellung des Steuersatzspiels (1) nicht lösen.
Lenker geradestellen und Steuersatzspiel einstellen [Speedlifter] *nur Speedlifter Twist Speedlifter 1. Löse die Klemmschrauben (2) des Vorbaus mit einem Innensechskantschlüssel. 2. Drehe den Lenker in Fahrtrichtung und richte den Lenker nach dem Vorderrad aus. 3. Ziehe die Klemmschrauben (2) des Vorbaus abwechseln an, bis das Anzugsdrehmoment von 8 Nm erreicht ist. 4.
Neigung des Lenkers einstellen 1. Löse die Schrauben der Lenkerklemmung soweit gegen den Uhrzeigersinn, dass sich die Neigung des Lenkers einstellen lässt. 2. Prüfe, ob eine Schutzfolie zwischen Lenker und Vorbau vorhanden ist. Wenn eine Schutzfolie vorhanden ist: 2.1 Drehe die Schrauben der Lenkerklemmung vollständig her- aus und nimm die Lenkerklemmschelle(n) ab.
Sattelhöhe einstellen GEFAHR Unfall- und Beschädigungsgefahr durch Unterschreitung der Mindesteinstecktiefe der Sattelstütze! Bei Unterschreitung der Mindesteinstecktiefe kann die Sattelstütze im Fahrbetrieb brechen oder der Rahmen Schaden nehmen. • Die auf der Sattelstütze markierte Mindesteinstecktiefe darf auf keinen Fall unterschritten werden. 1.
Pedale anbringen Eines deiner Pedale besitzt ein Rechts- und das andere ein Linksgewinde. Die meisten Pedale sind mit „L“ und „R“ für die Montageseite gekennzeichnet. Bei manchen Pedalen ist das linke Pedal mit einer Rille auf der Achse gekennzeichnet. Weitere Details findest du in der Bedienungsanleitung des Herstellers. 1.
Lade einen beschädigten Akku nicht auf und benut- ze ihn nicht. Wende dich an einen ausgebildeten Zweiradmechatroniker oder an den ROSE Service. → Leuchtet mindestens eine, aber nicht alle LEDs der Ladezustandsanzeige , dann lade den Akku vor der ersten Benutzung voll auf (siehe „5.6 Akku laden“...

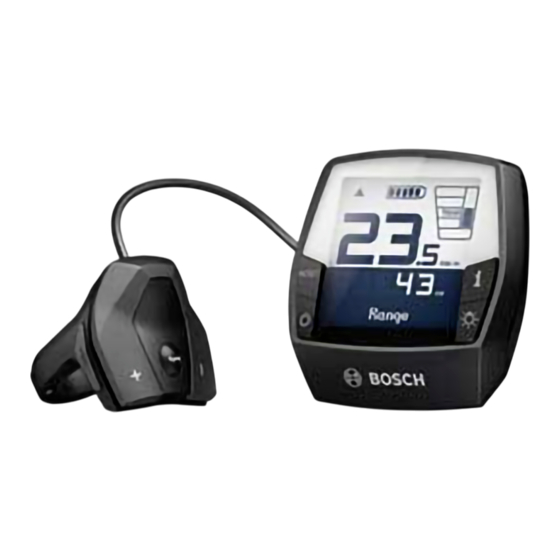

Fahren mit dem E-Bike Übersicht über das E-Bike System 5.1.1 Bordcomputer Anzeigeelemente a Abgerufene Motorleistung b Anzeige Unterstützungsstufe TURBO SPORT TOUR c Anzeige Beleuchtung d Textanzeige KM/H PMWH KM/H e Werteanzeige Reichweite f Tachometeranzeige g Schaltempfehlung: größerer Gang h Schaltempfehlung: kleinerer Gang i Akku-Ladezustandsanzeige Bedienelemente 1 Taste Anzeigenfunktion „i“...
Fahren 5.2.1 Akku einsetzen 1. Schalte den Akku und das E-Bike-System am Bordcomputer über die Taste „ “ aus. 2. Stelle sicher, dass die Kontakte an der unteren Halterung (3) frei von Verunreinigungen sind. 7 ° 3. Setze den Akku (2) mit den Kontakten in die untere Halterung (3) am E-Bike ein.
5.2.4 Unterstützungsstufe einstellen Du kannst an der Bedieneinheit über die Tasten „+“ bzw. „-“ einstel- len, wie stark dich der E-Bike-Antrieb beim Treten unterstützt. Die Unterstützungsstufe kann jederzeit, auch während der Fahrt, geän- dert werden. Folgende Unterstützungsstufen stehen zur Verfügung: •...
5.3.1 Schiebehilfe ein-/ausschalten Die Schiebehilfe kann dir das Schieben des E-Bikes erleichtern. Die Geschwindigkeit in dieser Funktion ist abhängig vom eingelegten Gang und kann maximal 6 km/h erreichen. Je kleiner der gewählte Gang ist, desto geringer ist die Geschwindigkeit in der Funktion Schiebehilfe (bei voller Leistung). Die Funktion Schiebehilfe darf ausschließlich beim Schieben des E-Bikes verwendet werden.
Tätigkeiten bei Unterbrechung der Fahrt Wird für eine Dauer von 10 Minuten keine Leistung des E-Bike-Antriebs abgerufen (z. B., weil das E-Bike steht) und keine Taste an Bordcomputer oder Bedieneinheit des E-Bikes gedrückt, schalten sich das E-Bike-System und damit auch der Akku aus Energiespargründen automatisch ab.
Akku laden GEFAHR Verletzungsgefahr durch falsches Laden des Akkus! Durch falsches Laden des Akkus kann sich der Akku oder brennbare Materialien in der Nähe des Akkus entzünden. • Verwende ausschließlich das originale Ladegerät. • Platziere das Ladegerät und den Akku während des Ladens nicht in der Nähe von brennbaren Materialien. •...
Fahren mit Kindern Mitnahme von Kindern im Kindersitz Bei der Mitnahme eines Kindes im Fahrrad-Kindersitz gibt es einige grundlegende Dinge zu beachten: • Kinder im Kindersitz dürfen nicht älter als sieben Jahre sein. • Wer ein Kind in einem Kindersitz transportieren will, muss mindestens 16 Jahre alt sein. •...
Tätigkeiten vor und nach der Fahrt Vor der Fahrt Für den sicheren Gebrauch deines Fahrrads solltest du vor der Fahrt bestimmte Tätigkeiten ausführen. Dies dient in ers- ter Linie deiner Sicherheit, kommt aber auch deinem Fahrspaß zugute. Nichts ist ärgerlicher als ein Defekt, der während einer Tour auftaucht.
Seite 29
Prüfe den Druckpunkt der Bremsen: Ziehe im Stand nacheinander beide Bremshebel. → Nach etwa der Hälfte des Hebelwegs muss ein deutlicher Druckpunkt spürbar sein. Prüfe die Bremswirkung: Ziehe im Stand nacheinander beide Bremshebel und bewege das Fahrrad vor und zurück. →...
• Richte niemals verbogene Teile selbst, sondern tausche diese zu deiner eigenen Sicherheit aus. Bei gewichtsoptimierten Fahrrädern genügt oft das Umfallen im Stand auf eine Kante, um den Rahmen oder Bauteile bleibend zu schädigen. Ein Verdacht auf einen Schaden sollte immer durch den ROSE Service oder von einem ausgebil- deten Zweiradmechatroniker begutachtet werden.
Transport, Lagerung und Entsorgung Transport im Auto Die beste und sicherste Lösung für den Transport deines Fahrrads ist innerhalb des Autos. Dort ist dein Fahrrad optimal vor Witterungseinflüssen und Diebstahl geschützt. Doch auch hier gibt es einige Punkte, die es zu beachten gilt. •...
Verpackung nicht bewegt. • Weise den Paketdienst darauf hin, dass es sich um ein Gefahrgut handelt. • Beachte zusätzlich eventuelle weiterführende nationale Vorschriften. Bei Fragen zum Transport des Akkus muss ein ausgebildeter Zweiradmechatroniker oder der ROSE Service hinzugezo- gen werden. Entsorgung Hinweis gemäß...
Fahrt“ auf Seite 28). Die erforderlichen Inspektionen müssen durch den ROSE Bike Service durchgeführt werden. ROSE Bike Service Muss dein ROSE Fahrrad in die Werkstatt, sei es zur Inspektion oder Reparatur, bieten wir dir den Bike Service an. Für Informationen oder Terminabsprache kannst du unsere Servicenummer +49 2871275514 anrufen oder eine Nachricht an bikeservice@rosebikes.com senden.
• Gepäckträger (Gepäckträger bestimmen unmittelbar die Lastverteilung am Rad. Sowohl negative wie positive Veränderungen ergeben potentiell ein anderes Fahrverhalten als vom Hersteller impliziert.) Kategorie 3: Bauteile, die nur nach Freigabe von ROSE Bikes oder nach Freigabe des Bauteilherstellers getauscht werden dürfen •...
Reifendruck Der maximale Reifendruck ist abhängig von der Reifenbreite und der Innenbreite (Maulweite) deiner Felge. Bei Anpassungen des Reifendrucks kannst du dich an folgender Tabelle orientieren. Der maximale Reifendruck darf in kei- nem Fall überschritten werden! Bei Fahrrädern mit Originalbereifung kann der maximale Reifendruck anhand der Reifenbreite bestimmt werden. Die Reifenbreite findest du auf der Flanke des Reifens.
