3.3

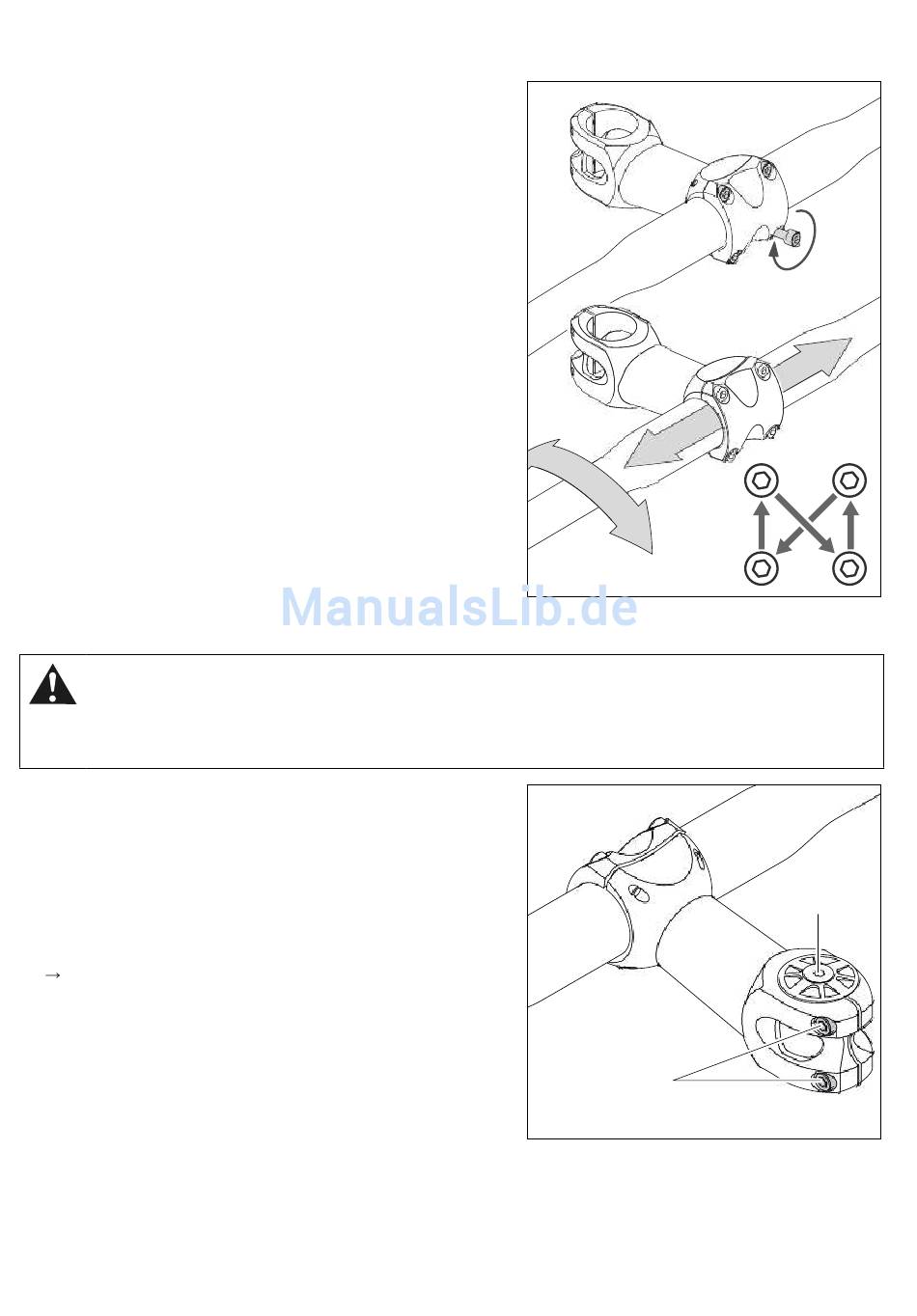

Lenker montieren und einstellen
Lenker montieren und Neigung des Lenkers einstellen
1. Nimm die Klemmschelle des Vorbaus ab und bringe den Lenker
am Vorbau an.
2. Bringe die Klemmschelle an und drehe die Schrauben von Hand
hinein.
3. Richte den Lenker mittig aus und stelle die Neigung des Lenkers
ein.
4. Ziehe die Schrauben der Lenkerklemmung abwechselnd in klei-
nen Schritten an, bis das Anzugsdrehmoment von 6 Nm erreicht
ist.
Lenker gerade stellen
VORSICHT
Die Schraube zur Einstellung des Steuersatzspiels (1) dient nicht dem Festziehen des Vorbaus, sondern nur zur
Einstellung des Lagerspiels!
1. Löse die Klemmschrauben (2) des Vorbaus mit einem
Innensechskantschlüssel. Die Schraube zur Einstellung des
Steuersatzspiels (1) nicht lösen.
2. Drehe den Lenker in Fahrtrichtung und richte den Lenker nach
dem Vorderrad aus.
3. Prüfe das Steuersatzspiel, indem du das Vorderrad gegen
eine Wand schiebst und das Fahrrad langsam vor und zurück
bewegst. Lege eine Hand an die untere Schale des Steuersatzes
und die Gabelkrone.
Es darf kein Spiel spürbar sein.
4. Wenn Steuersatzspiel spürbar ist, drehe die Schraube zur
Einstellung des Steuersatzspiels (1) eine Viertelumdrehung im
Uhrzeigersinn.
5. Prüfe das Steuersatzspiel erneut und wiederhole bei Bedarf die
vorigen Schritte, bis kein Steuersatzspiel mehr vorhanden ist.
Nimm bei Zweifeln oder Unklarheiten die Hilfe eines ausgebilde-
ten Zweiradmechatronikers in Anspruch.
6. Ziehe die Klemmschrauben (2) des Vorbaus abwechselnd an, bis
ein Drehmoment von 6 Nm erreicht ist..
10
1
2
