3.2

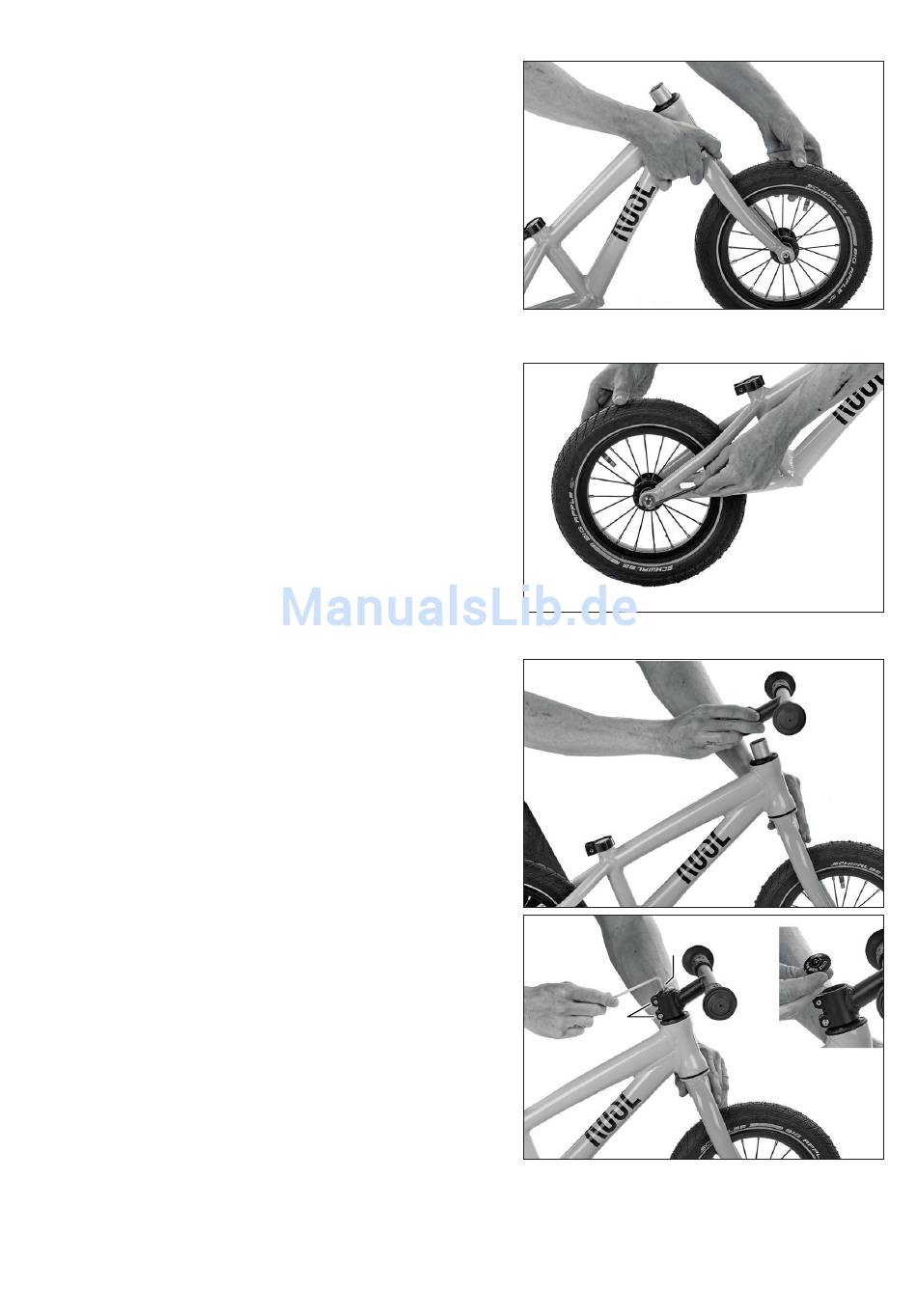

Vorderrad montieren

1. Vorderrad in die Ausfallenden der Gabel einsetzen.
Das Vorderrad muss entsprechend der Laufrichtung des
Reifens eingebaut werden. Diese ist durch einen Pfeil auf dem
Reifen markiert.
2. Achsschrauben mit einem 5 mm Innensechskantschlüssel
hineindrehen und mit einem Drehmoment von 5 Nm
anziehen.
3.3

Hinterrad montieren

1. Hinterrad in die Ausfallenden einsetzen.
Das Hinterrad muss entsprechend der Laufrichtung des
Reifens eingebaut werden. Diese ist durch einen Pfeil auf dem
Reifen markiert.
2. Achsschrauben mit einem 5 mm Innensechskantschlüssel
hineindrehen und mit einem Drehmoment von 5 Nm
anziehen.
3.4

Lenker und Vorbau montieren

1. Lenker mit Vorbau auf den Gabelschaft aufstecken.
Die Lenker-/Vorbau-Kombination kann in zwei Positionen
montiert werden. Wir empfehlen die Montage in der hohen
Position.
2. Topkappe mit Einstellschraube auf den Vorbau auflegen.
3. Einstellschraube (1) handfest anziehen.
4. Steuersatzspiel prüfen und ggf. einstellen.
5. Klemmschrauben des Vorbaus (2) mit einem Drehmoment
von 3 Nm anziehen.
1
2
5
