ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG

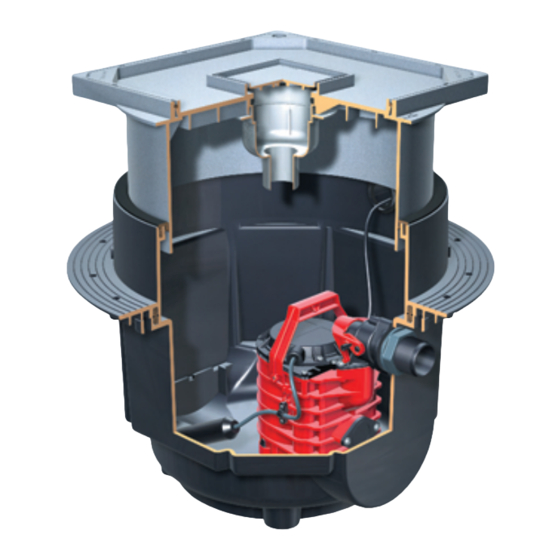

KESSEL - Hebeanlage Aqualift
für fäkalienfreies Abwasser zur Unter-/Überflurinstallation
Installation
Inbetriebnahme
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift
Datum
®
S
Best. Nr. 28500 / 28530 / 28540 / 28541 / 28550
Produktvorteile
Aufsatzstück teleskopisch höhenverstellbar,
drehbar und neigbar
Anpassung der Abdeckung an das Fliesenraster
Preßdichtungsflansch zum Anschluß von Feuchtigkeits abdichtungen
Anschluß von weiteren Zuläufen
durch Anbohren der seitlichen Flächen
Als Doppelhebeanlage für erhöhten Schmutzwasseranfall
KESSEL
GmbH
Z-53.3-310
Einweisung
Ort
Stempel Fachbetrieb
LGA
Zulassungsnummer: Z-53.3-310
Änderungsstand: 06/ 2008-HG
Sachnummer:
010-047
Techn. Änderungen vorbehalten
