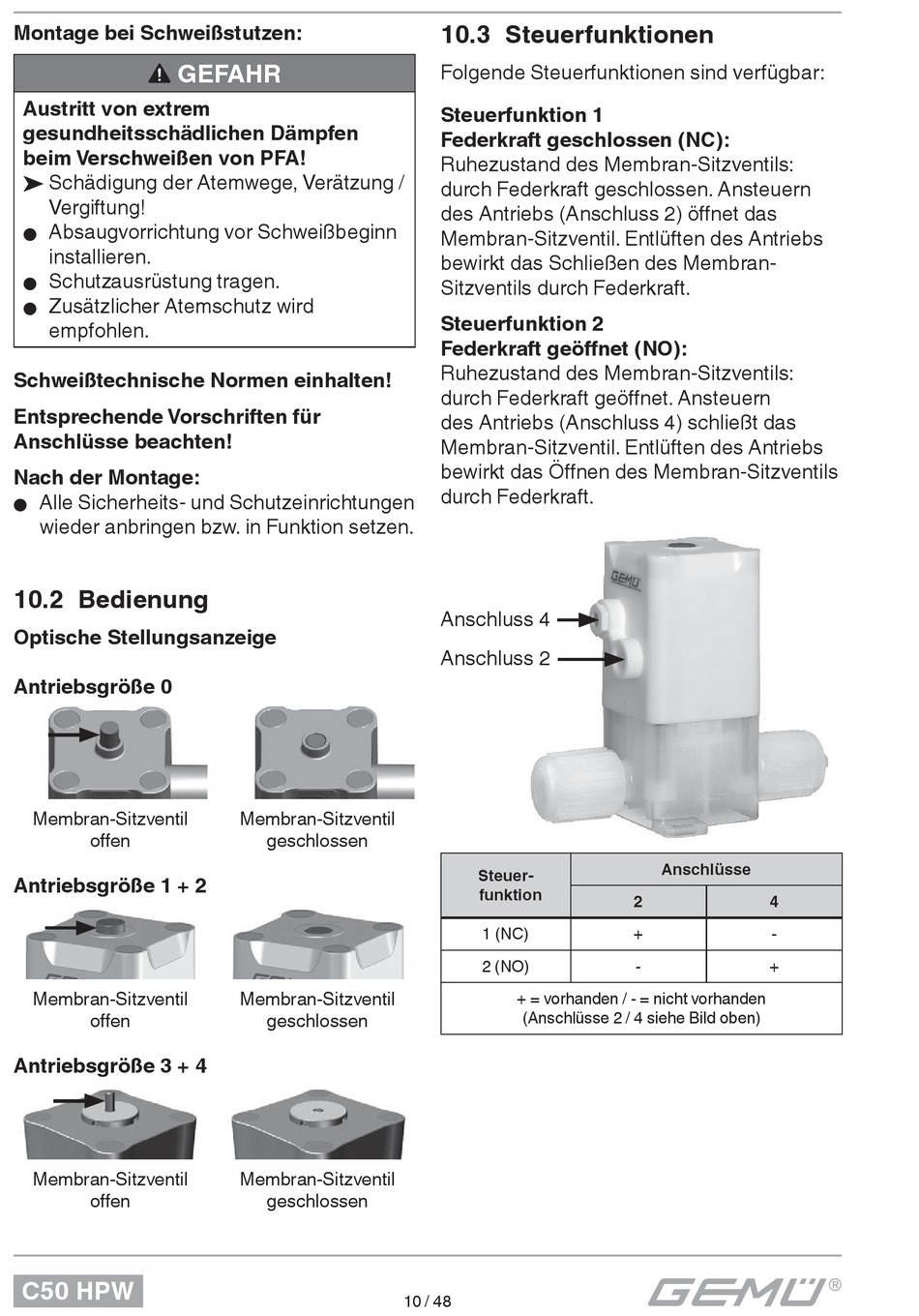

Bedienung; Steuerfunktionen - Gemü CleanStar C50 HPW Original Einbau- Und Montageanleitung

Montage bei Schweißstutzen:
GEFAHR
Austritt von extrem
gesundheitsschädlichen Dämpfen
beim Verschweißen von PFA!
® Schädigung der Atemwege, Verätzung /
Vergiftung!
Absaugvorrichtung vor Schweißbeginn
G
installieren.
Schutzausrüstung tragen.
G
Zusätzlicher Atemschutz wird
G
empfohlen.
Schweißtechnische Normen einhalten!
Entsprechende Vorschriften für
Anschlüsse beachten!
Nach der Montage:
Alle Sicherheits- und Schutzeinrichtungen
G
wieder anbringen bzw. in Funktion setzen.

10.2 Bedienung

Optische Stellungsanzeige
Antriebsgröße 0
Membran-Sitzventil
off en
Antriebsgröße 1 + 2
Membran-Sitzventil
off en
Antriebsgröße 3 + 4
Membran-Sitzventil
off en
C50 HPW
Membran-Sitzventil
geschlossen
Membran-Sitzventil
geschlossen
Membran-Sitzventil
geschlossen
10 / 48

10.3 Steuerfunktionen

Folgende Steuerfunktionen sind verfügbar:
Steuerfunktion 1
Federkraft geschlossen (NC):
Ruhezustand des Membran-Sitzventils:
durch Federkraft geschlossen. Ansteuern
des Antriebs (Anschluss 2) öffnet das
Membran-Sitzventil. Entlüften des Antriebs
bewirkt das Schließen des Membran-
Sitzventils durch Federkraft.
Steuerfunktion 2
Federkraft geöffnet (NO):
Ruhezustand des Membran-Sitzventils:
durch Federkraft geöffnet. Ansteuern
des Antriebs (Anschluss 4) schließt das
Membran-Sitzventil. Entlüften des Antriebs
bewirkt das Öffnen des Membran-Sitzventils
durch Federkraft.
Anschluss 4
Anschluss 2
Steuer-
funktion
1 (NC)
2 (NO)
+ = vorhanden / - = nicht vorhanden
(Anschlüsse 2 / 4 siehe Bild oben)
Anschlüsse
2 4
+ -
- +
