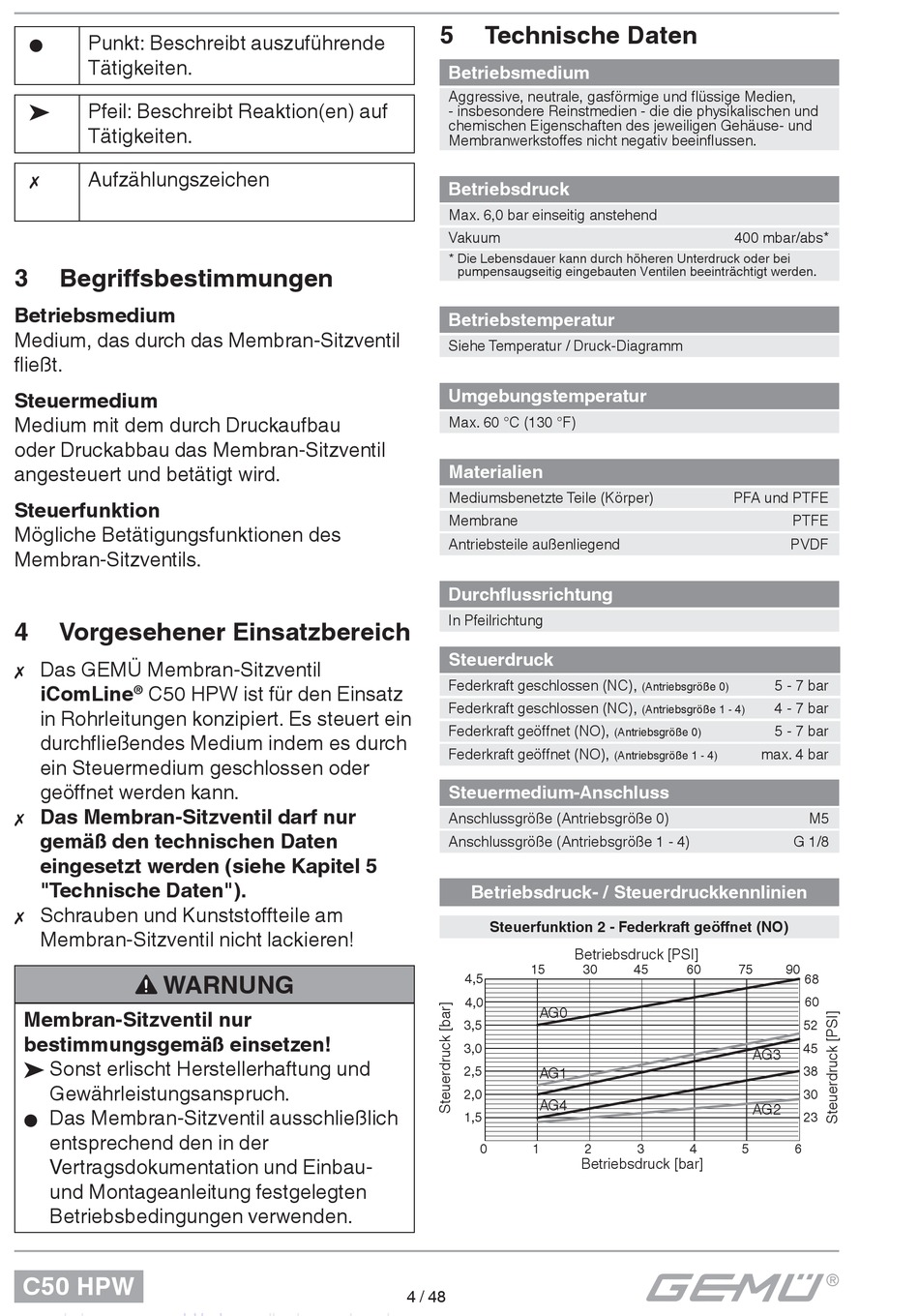

Begriffsbestimmungen; Vorgesehener Einsatzbereich; Technische Daten - Gemü CleanStar C50 HPW Original Einbau- Und Montageanleitung

Membran-sitzventil icomline kunststoff, 1/4" - 1 1/4" (dn 4 - 25)
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Punkt: Beschreibt auszuführende
G
Tätigkeiten.
Pfeil: Beschreibt Reaktion(en) auf
®
Tätigkeiten.
Aufzählungszeichen

3

Begriffsbestimmungen

Betriebsmedium
Medium, das durch das Membran-Sitzventil
fließt.
Steuermedium
Medium mit dem durch Druckaufbau
oder Druckabbau das Membran-Sitzventil
angesteuert und betätigt wird.
Steuerfunktion
Mögliche Betätigungsfunktionen des
Membran-Sitzventils.
4

Vorgesehener Einsatzbereich

Das GEMÜ Membran-Sitzventil

iComLine
C50 HPW ist für den Einsatz
®
in Rohrleitungen konzipiert. Es steuert ein
durchfl ießendes Medium indem es durch
ein Steuermedium geschlossen oder
geöff net werden kann.
Das Membran-Sitzventil darf nur

gemäß den technischen Daten
eingesetzt werden (siehe Kapitel 5

"Technische Daten").

Schrauben und Kunststoff teile am

Membran-Sitzventil nicht lackieren!
WARNUNG
Membran-Sitzventil nur
bestimmungsgemäß einsetzen!
® Sonst erlischt Herstellerhaftung und
Gewährleistungsanspruch.
Das Membran-Sitzventil ausschließlich
G
entsprechend den in der
Vertragsdokumentation und Einbau-
und Montageanleitung festgelegten
Betriebsbedingungen verwenden.
C50 HPW
5
Technische Daten
Betriebsmedium
Aggressive, neutrale, gasförmige und flüssige Medien,
- insbesondere Reinstmedien - die die physikalischen und
chemischen Eigenschaften des jeweiligen Gehäuse- und
Membranwerkstoffes nicht negativ beeinflussen.
Betriebsdruck
Max. 6,0 bar einseitig anstehend
Vakuum
* Die Lebensdauer kann durch höheren Unterdruck oder bei
pumpensaugseitig eingebauten Ventilen beeinträchtigt werden.
Betriebstemperatur
Siehe Temperatur / Druck-Diagramm
Umgebungstemperatur
Max. 60 °C (130 °F)
Materialien
Mediumsbenetzte Teile (Körper)
Membrane
Antriebsteile außenliegend
Durchflussrichtung
In Pfeilrichtung
Steuerdruck
Federkraft geschlossen (NC),
Federkraft geschlossen (NC),
Federkraft geöffnet (NO),
Federkraft geöffnet (NO),
Steuermedium-Anschluss
Anschlussgröße (Antriebsgröße 0)
Anschlussgröße (Antriebsgröße 1 - 4)
Betriebsdruck- / Steuerdruckkennlinien
Steuerfunktion 2 - Federkraft geöffnet (NO)
Betriebsdruck [PSI]
15
4,5
4,0
AG0
3,5
3,0
2,5
AG1
2,0
AG4
1,5
0
1
4 / 48
400 mbar/abs*
PFA und PTFE
(Antriebsgröße 0)
(Antriebsgröße 1 - 4)
(Antriebsgröße 0)
(Antriebsgröße 1 - 4)
30
45
60
75
AG3
AG2
2
3
4
5
Betriebsdruck [bar]
PTFE
PVDF
5 - 7 bar
4 - 7 bar
5 - 7 bar
max. 4 bar
M5
G 1/8
90
68
60
52
45
38
30
23
6
