11.3 Montage Membrane

11.3.1 Allgemeines

Wichtig:
Für Membran-Sitzventil passende
Membrane einbauen (geeignet für
Medium, Mediumkonzentration,
Temperatur und Druck). Die
Absperrmembrane ist ein
Verschleißteil. Vor Inbetriebnahme
und über gesamte Einsatzdauer
des Membran-Sitzventils
technischen Zustand und Funktion
überprüfen. Zeitliche Abstände
der Prüfung entsprechend den
Einsatzbelastungen und / oder
der für den Einsatzfall geltenden
Regelwerken und Bestimmungen
festlegen und regelmäßig
durchführen.
Wichtig:
Falsch montierte Membrane führt
ggf. zu Undichtheit des Membran-
Sitzventils / Mediumsaustritt. Ist
dies der Fall dann Membrane
demontieren, komplettes
Membran-Sitzventil und Membrane
überprüfen und erneut nach obiger
Anleitung montieren.

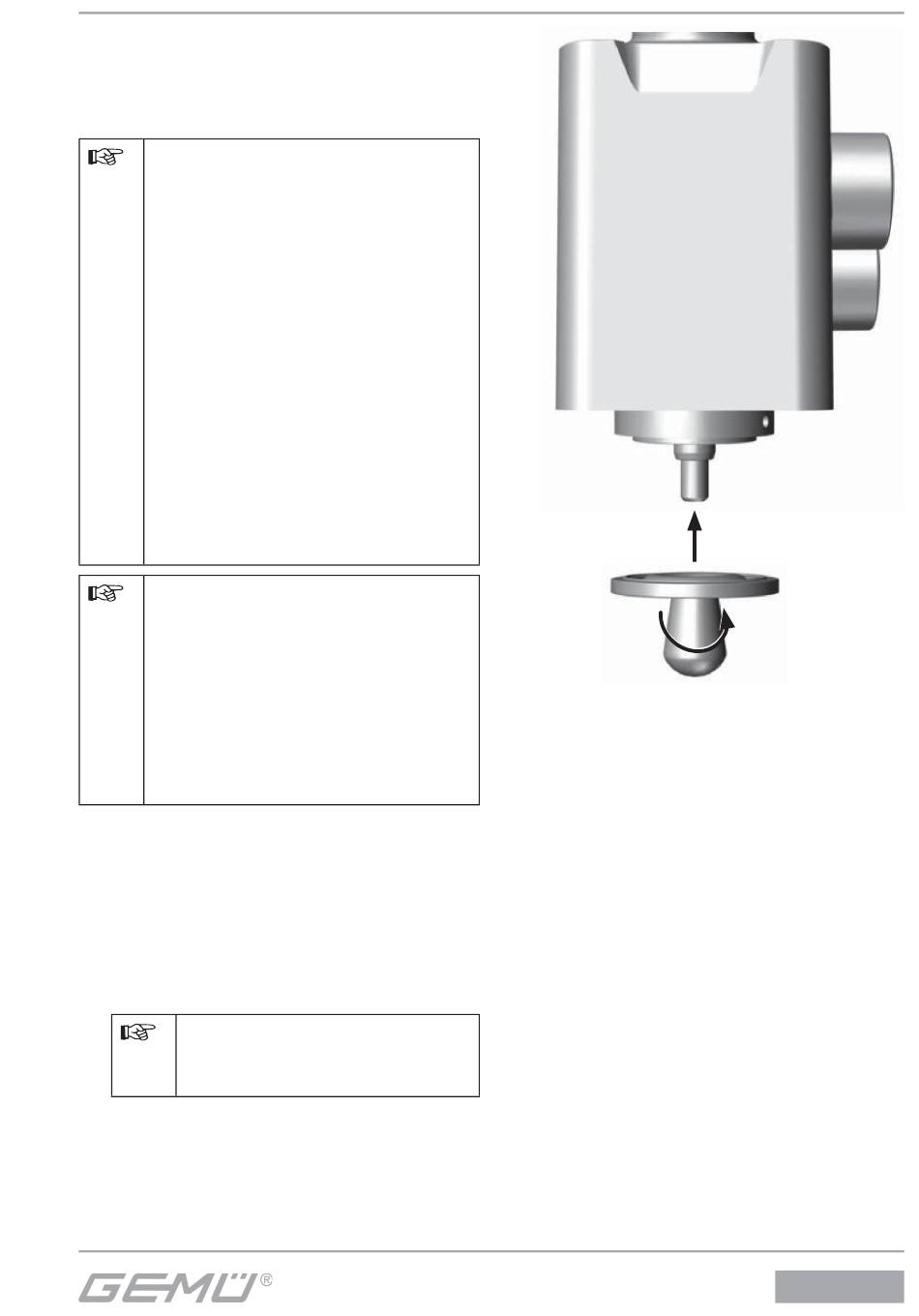

11.3.2 Montage der Membrane

1. Neuen Antrieb A in Geschlossen-
Position bringen.
2. Neue Membrane 2 auf das Gewinde e
des Antriebskolbens schrauben und
handfest anziehen.
Wichtig:
Keine Fette oder Schmierstoff e
verwenden!
3. Bei Schwergängigkeit Gewinde prüfen,
beschädigte Teile austauschen (nur
Originalteile von GEMÜ verwenden).
11.4 Montage Antrieb
auf Ventilkörper
1. Antrieb A in Off en-Position bringen.
2. Antrieb A mit montierter Membrane 2
auf Ventilkörper 1 aufsetzen.
Steuermediumanschlüsse in
Durchfl ussrichtung ausrichten (siehe
Pfeil auf Ventilkörper 1).
15 / 48
A
e
2
C50 HPW
