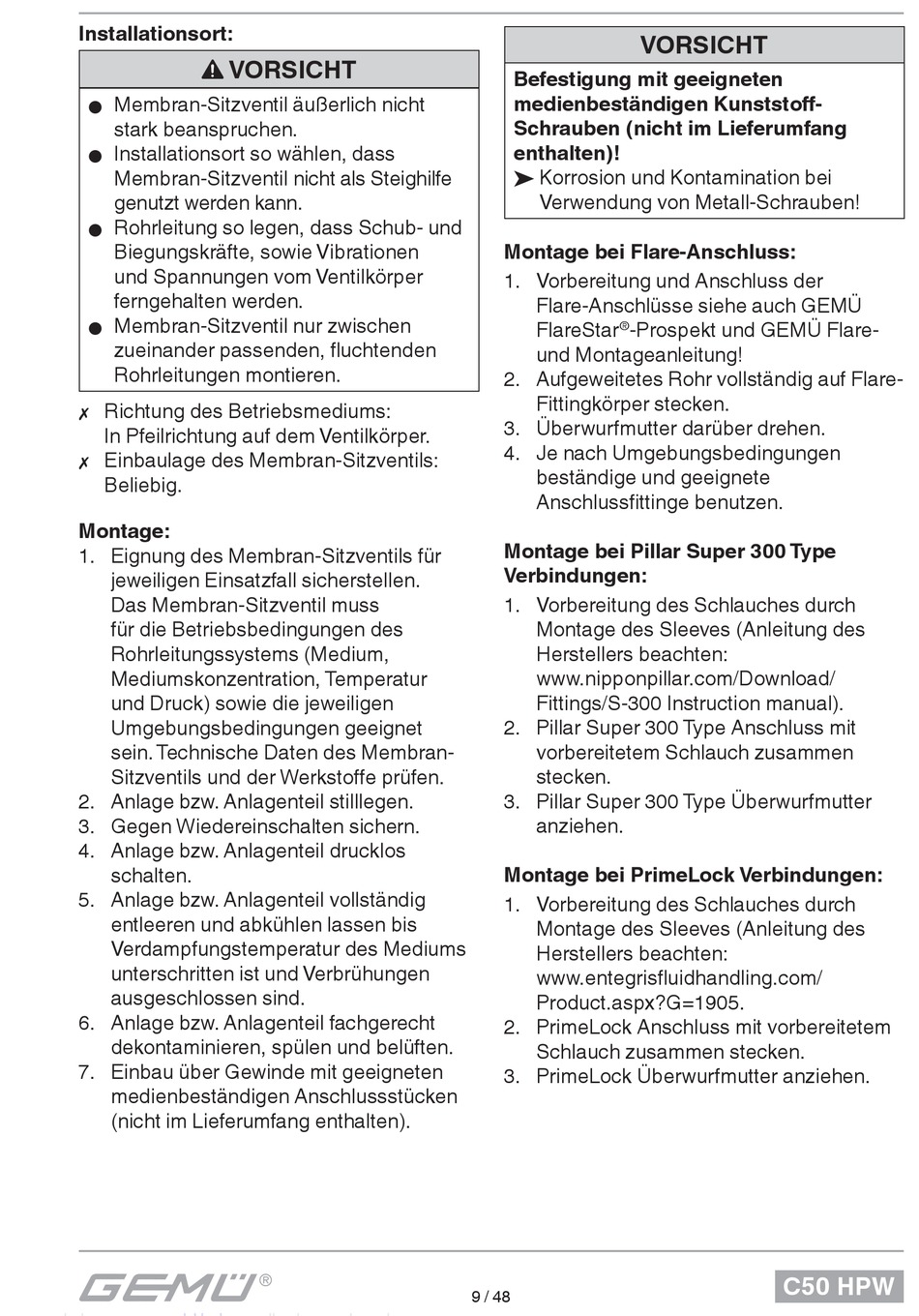

Installationsort:
VORSICHT
Membran-Sitzventil äußerlich nicht
G
stark beanspruchen.
Installationsort so wählen, dass
G
Membran-Sitzventil nicht als Steighilfe
genutzt werden kann.
Rohrleitung so legen, dass Schub- und
G
Biegungskräfte, sowie Vibrationen
und Spannungen vom Ventilkörper
ferngehalten werden.
Membran-Sitzventil nur zwischen
G
zueinander passenden, fl uchtenden
Rohrleitungen montieren.
Richtung des Betriebsmediums:

In Pfeilrichtung auf dem Ventilkörper.
Einbaulage des Membran-Sitzventils:

Beliebig.
Montage:
1. Eignung des Membran-Sitzventils für
jeweiligen Einsatzfall sicherstellen.
Das Membran-Sitzventil muss
für die Betriebsbedingungen des
Rohrleitungssystems (Medium,
Mediumskonzentration, Temperatur
und Druck) sowie die jeweiligen
Umgebungsbedingungen geeignet
sein. Technische Daten des Membran-
Sitzventils und der Werkstoff e prüfen.
2. Anlage bzw. Anlagenteil stilllegen.
3. Gegen Wiedereinschalten sichern.
4. Anlage bzw. Anlagenteil drucklos
schalten.
5. Anlage bzw. Anlagenteil vollständig
entleeren und abkühlen lassen bis
Verdampfungstemperatur des Mediums
unterschritten ist und Verbrühungen
ausgeschlossen sind.
6. Anlage bzw. Anlagenteil fachgerecht
dekontaminieren, spülen und belüften.
7. Einbau über Gewinde mit geeigneten
medienbeständigen Anschlussstücken
(nicht im Lieferumfang enthalten).
VORSICHT
Befestigung mit geeigneten
medienbeständigen Kunststoff -
Schrauben (nicht im Lieferumfang
enthalten)!
® Korrosion und Kontamination bei
Verwendung von Metall-Schrauben!
Montage bei Flare-Anschluss:
1. Vorbereitung und Anschluss der
Flare-Anschlüsse siehe auch GEMÜ
FlareStar
-Prospekt und GEMÜ Flare-
®
und Montageanleitung!
2. Aufgeweitetes Rohr vollständig auf Flare-
Fittingkörper stecken.
3. Überwurfmutter darüber drehen.
4. Je nach Umgebungsbedingungen
beständige und geeignete
Anschlussfi ttinge benutzen.
Montage bei Pillar Super 300 Type
Verbindungen:
1. Vorbereitung des Schlauches durch
Montage des Sleeves (Anleitung des
Herstellers beachten:
www.nipponpillar.com/Download/
Fittings/S-300 Instruction manual).
2. Pillar Super 300 Type Anschluss mit
vorbereitetem Schlauch zusammen
stecken.
3. Pillar Super 300 Type Überwurfmutter
anziehen.
Montage bei PrimeLock Verbindungen:
1. Vorbereitung des Schlauches durch
Montage des Sleeves (Anleitung des
Herstellers beachten:
www.entegrisfl uidhandling.com/
Product.aspx?G=1905.
2. PrimeLock Anschluss mit vorbereitetem
Schlauch zusammen stecken.
3. PrimeLock Überwurfmutter anziehen.
9 / 48
