3. Aufbau

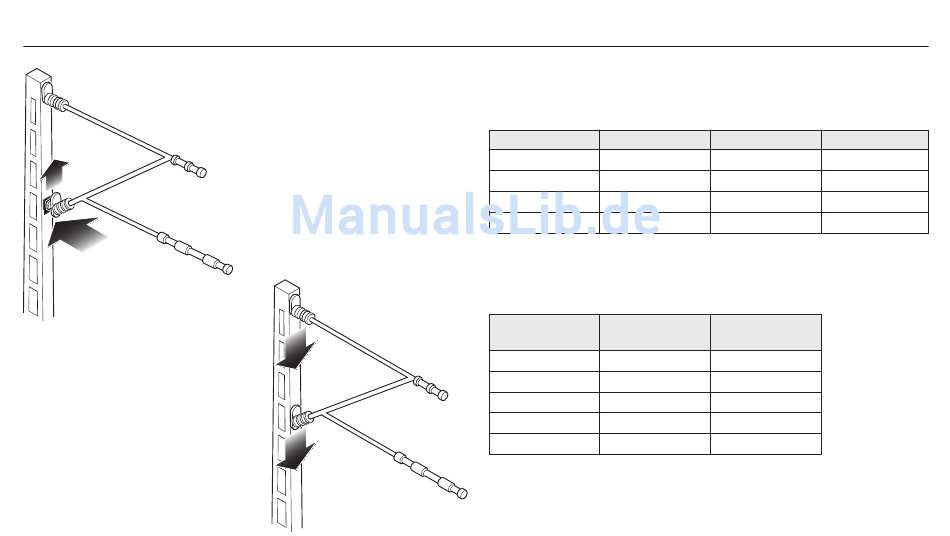

c. Ausleger vorsichtig nach unten
drücken um die Rastverbindun-
gen zu fixieren.
10
b. Untere Auslegerbefestigung leicht
nach oben drücken, bis die Rast-
nase in der Befestigungsöffnung
am Mast einrastet.
3.1.5 Auswahl der Fahrdrahtstücke bei Bogen
Standard-Radien
Gleissystem Radius
C-Gleis 360,0 mm
C-Gleis 437,5 mm
K-Gleis 360,0 mm
K-Gleis 424,6 mm
Maximale Länge der Fahrdrähte bei größeren Radien.
Gleissystem Radius
C-Gleis 515,0 mm
C-Gleis 579,3 mm
C-Gleis 643,6 mm
K-Gleis 553,9 mm
K-Gleis 618,5 mm
Fahrdrahtlänge Nr.
142,0 mm 70142
172,5 mm 70172
142,0 mm 70142
167,5 mm 70167
Maximale
Fahrdrahtlänge
202,5 mm
228,2 mm
253,5 mm
218,0 mm
243,7 mm
