4.2 Remarques concernant le montage
4.2 Pose de la caténaire à l'aide du gabarit 70012
Le gabarit de pose de caténaire 70012 permet de vérifier le déplacement
latéral du fil de contact. Simultanément, on peut vérifier si une quelconque
partie du frotteur de pantographe peut accrocher la potence ou la caténaire.
Le gabarit de pose de caténaire 70012 contient 5 gabarits de base qui sont
adaptés par l'utilisateur au système de voie utilisé.

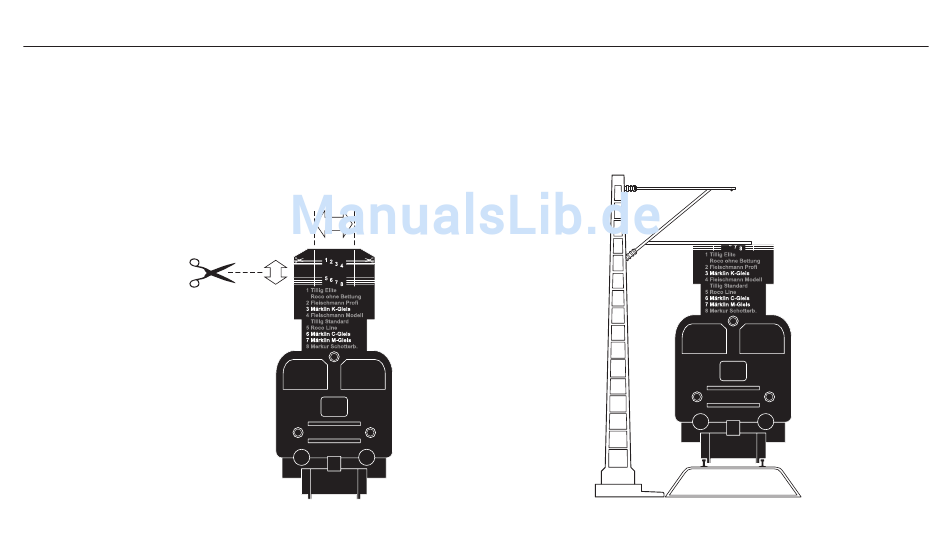

Etape 1:
Découpez le gabarit pour
l'adapter au système de
voie souhaité.
Repère pour les divers
systèmes de voie
Repère pour la déviation
latérale maximale
Etape 2:
Posez le gabarit sur la voie en dessous de la caténaire. La caténaire doit se
trouver partout sur le réseau à l'intérieur des deux repères de limite.
