3. Installatie
3.1 Basistechniek bij de Märklin-bovenleiding
De volgende voorbeelden geven een overzicht van het basisprincipe
van de Märklin H0-bovenleiding waarmee u rekening
dient te houden bij de planning en montage.

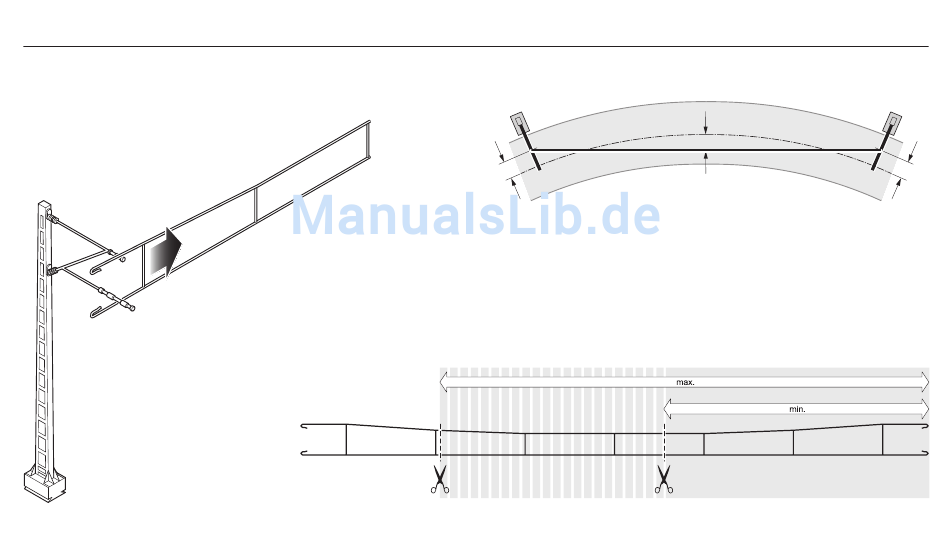

3.1.1 Monteren van de rijdraad
aan de mast
Opmerking: bij vast opge-
bouwde modelbanen wordt de
bedrijfszekerheid verhoogd als
de draadogen van de rijdraden
met een tangetje om de uitleg-
ger dichtgedrukt worden.
3.1.2 Maximale afwijkingen van de rijdraad vanuit de middenpositie: 6 mm
6
Opmerking: met de mast-montagemal kan gemakkelijk gecontroleerd worden
of de rijdraad zich binnen deze grenswaarde bevindt.
3.1.3 Gebruik van het rijdraad-compensatiestuk 70231
a. Doorknippen van de rijdraad (alleen mogelijk in het rechte gedeelte)
6
6
