3. Installation

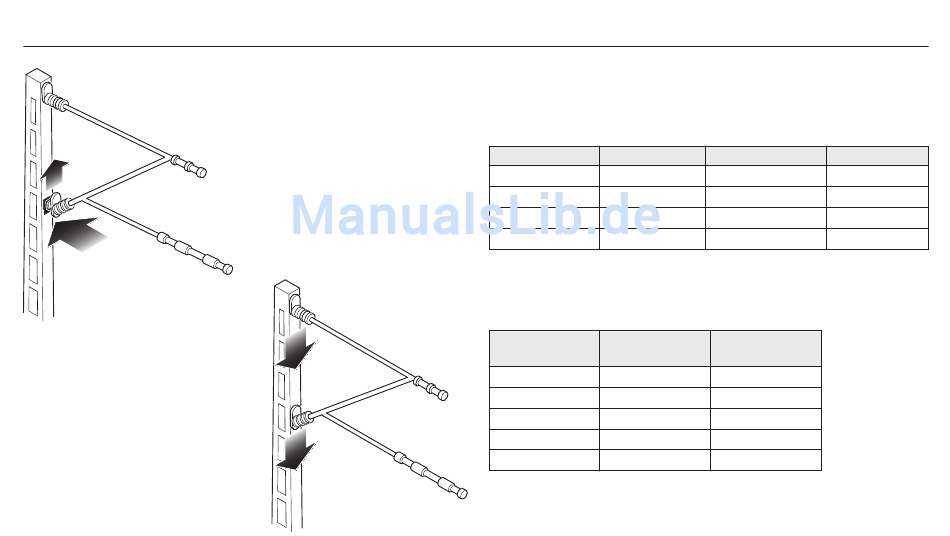

c. Pressez prudemment la potence
vers le bas afin de terminer la
fixation.
40
b. Pressez légèrement vers le haut
l'attache inférieure jusqu'à ce que le
nez d'arrêt s'insère dans l'ouverture
prévue à cet effet.
3.1.5 Sélection des éléments de caténaire en fonction du rayon
de courbure de la voie
Rayons standards
Système de voie Rayon
Voie C 360,0 mm
Voie C 437,5 mm
Voie K 360,0 mm
Voie K 424,6 mm
Longueur maximale de l'élément de caténaire en fonction de rayons plus grands
Système de voie Rayon
Voie C 515,0 mm
Voie C 579,3 mm
Voie C 643,6 mm
Voie K 553,9 mm
Voie K 618,5 mm
Longueur de l'élément N°
142,0 mm 70142
172,5 mm 70172
142,0 mm 70142
167,5 mm 70167
Longueur maximale
de l'élément
202,5 mm
228,2 mm
253,5 mm
218,0 mm
243,7 mm
