4. Montagehinweise

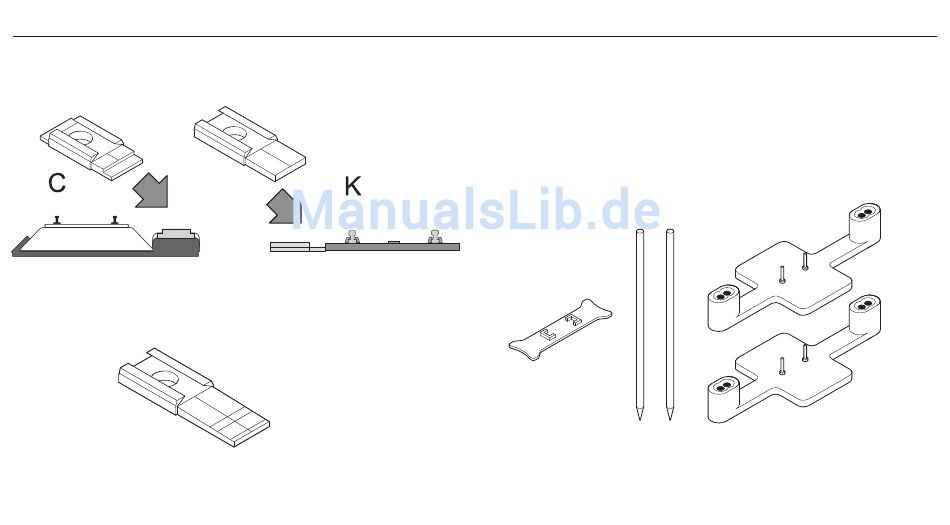

Zuerst werden immer die für das jeweilige Gleissystem geeigneten Mastsockel
montiert. Bei den Masten liegen zwei verschiedene Systeme für das C-Gleis
oder das K-Gleis bei.
Für andere Gleissysteme gibt es den Mastsockel 74110 der für die Montage
an verschiedenen Gleissystemen abgelängt werden kann.
Für alle Gleissysteme ist die Verwendung der Mastpositionslehren unbedingt
zu empfehlen.
4.1 Arbeiten mit dem Mastpositonslehren-Set 70011
Durch die Verwendung des Mastpositionslehren-Sets 70011 ist automatisch
der richtige Abstand vom Mastsockel zum Gleis gegeben, die maximale
Abweichung des Fahrdrahts zur Gleismitte von 6 mm gewährleistet und ein
passgenauer Abstand der Fahrmasten sichergestellt. Die Mastpositionslehre
ist für die Montage aller Märklin Mast-Typen aus dem aktuellen Oberleitungs-
system geeignet. Das Set besteht aus 2 Positionslehren, 1 Fahrdraht-Abwei-
chungslehre und 2 Positionsstiften.
Positionspunkt 1 (37,5 mm): derzeit ohne Verwendung
Positionspunkt 2 (34,0 mm): passend für alle Streckenmaste
Positionspunkt 3 (35,4 mm): derzeit ohne Verwendung
Positionspunkt 4 (40,0 mm): passend für Quertragwerke
