Instalarea unitatii duct si a accesoriilor
1. Instalati filtrul (optional), in conform dimensiunii prizei
de admisie aer.
2. Instalati jonctiunea intre corp si duct.
3. Prizele de admisie si evacuare aer trebuie sa fie montate
la o distanta suficient de mare una fata de cealalata,
pentru ca transmiterea unui scurtcircuit sa nu fie posibil.

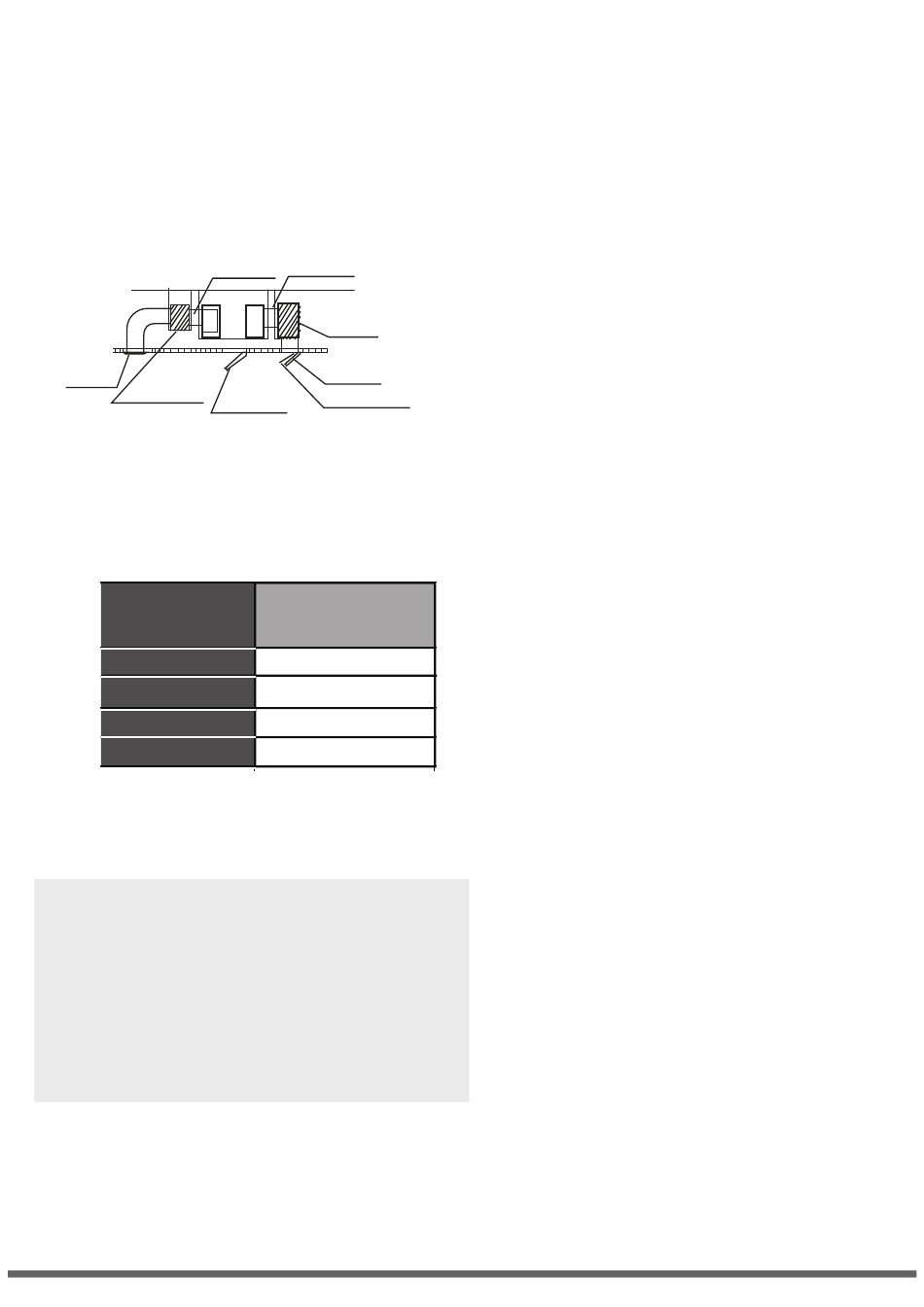

4. Conectati ductul conform diagramei de mai jos:
Evacuare aer
Spatiu izolare Orificiu pentru
5. La instalarea unitatii interioare, respectati valorile din
tabelul de mai jos.
Table.4-2
MODEL
(Btu/h)
18K
24K
30K~36K
42K~60K
Schimbarea presiunii motorului ventilatorului se va face
respectand valorile presiunii statice a ductului extern.
NOTE:
1. Nu asezati ductul exterior pe unitatea interioara.
2. La conectarea ductului, folositi o jonctiune
gonflabila, ignifuga, pentru a preveni vibratiile.
3. Spuma izolanta va fi infasurata pe exteriorul
ductului, pentru a preveni aparitia condensului.
Un strat izolant poate fi adaugat ductului interior
pentru a reduce zgomotul, la cererea
utilizatorului final.
Jonctiune Jonctiune
Spatiu izolare
Admisie aer
Filtru de praf
verificare
Fig. 4.10
Presiune statica
(Pa)
0~100
0~160
0~160
0~160
