Εγκατάσταση σωλήνα αποχέτευσης
Ο σωλήνας αποχέτευσης χρησιμοποιείται για
την αποχέτευση του νερού από τη μονάδα. Τυχόν
εσφαλμένη εγκατάσταση μπορεί να προκαλέσει
ζημιά στη μονάδα και σε άλλα αντικείμενα.
ΠΡΟΣΟΧΗ
• Μονώστε όλους τους σωλήνες προς αποφυγή
συμπύκνωσης που θα μπορούσε να προκαλέσει
ζημιά λόγω υγρασίας.
• Εάν ο σωλήνας αποχέτευσης λυγίσει ή
τοποθετηθεί εσφαλμένα, ενδέχεται να διαρρεύσει
νερό και να προκληθεί δυσλειτουργία του
διακόπτη στάθμης νερού.
• Στη λειτουργία ΘΕΡΜΑΝΣΗΣ, από την εξωτερική
μονάδα θα αποβάλλεται νερό. Βεβαιωθείτε ότι
ο σωλήνας αποχέτευσης έχει τοποθετηθεί σε
κατάλληλο σημείο ώστε να μην προκληθεί ζημιά
από το νερό ή ολίσθηση.
• ΜΗΝ τραβάτε βίαια το σωλήνα αποχέτευσης,
καθώς κινδυνεύετε να τον αποσυνδέσετε.
ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗΝ ΠΡΟΜΗΘΕΙΑ ΣΩΛΗΝΩΝ
Σε αυτή την εγκατάσταση απαιτείται σωλήνας
από πολυαιθυλένιο (εξωτερική διάμετρος = 3,7-
3,9 εκ, εσωτερική διάμετρος = 3,2 εκ), διαθέσιμος
από τα καταστήματα υδραυλικών υλικών ή από τον
αντιπρόσωπό σας.

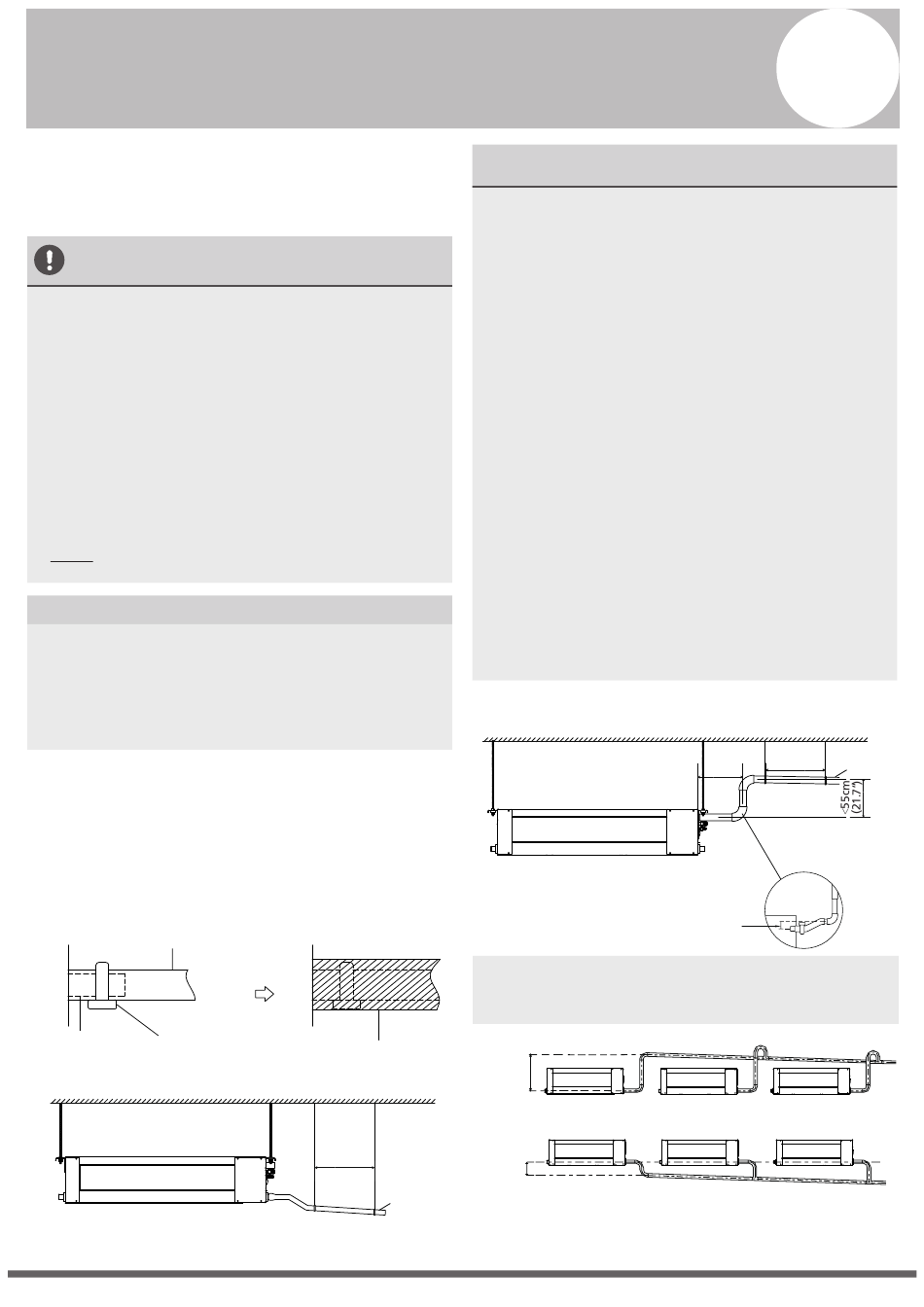

Εγκατάσταση σωλήνα αποχέτευσης σε εσωτερικό χώρο
Εγκαταστήστε το σωλήνα αποχέτευσης όπως εικονίζεται
στην Εικόνα 6.2.
1. Καλύψτε το σωλήνα αποχέτευσης με θερμομόνωση για να
αποφεύγεται η συμπύκνωση και η διαρροή.
2. Τοποθετήστε το στόμιο του σωλήνα αποχέτευσης στο
σωληνάκι εξαγωγής της μονάδας. Σκεπάστε το στόμιο του
εύκαμπτου σωλήνα και ασφαλίστε το με κολάρο σωλήνα.
(Εικ. 6.1)
Εύκαμπτος σωλήνας αποχέτευσης
Θύρα σύνδεσης σωλήνα
Σφιγκτήρας μεταλλικός
αποχέταυσης
Οροφή
ƒSeite 16
„
Εικ. 6.1
Μόνωση
1 1 1 - 1 - 5 . m
(39-59")
Εικ. 6.2
ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΣΩΛΗΝΑ
ΑΠΟΧΕΤΕΥΣΗΣ
• Κατά τη χρήση προεκτεταμένου σωλήνα αποχέτευσης,
σφίξτε την εσωτερική σύνδεση με πρόσθετο
προστατευτικό σωλήνα, ώστε να αποφευχθεί τυχόν
αποσύνδεση λόγω αθέλητου τραβήγματος.
• Ο σωλήνας αποχέτευσης θα πρέπει να τοποθετηθεί
με καθοδική κλίση τουλάχιστον 1/100, ώστε να
αποφεύγεται η επιστροφή νερού στο κλιματιστικό.
• Προκειμένου να μην κάνει κοιλιά ο σωλήνας, τα
συρματόσχοινα ανάρτησης πρέπει να τοποθετούνται
σε αποστάσεις 1-1,5m (39-59").
• Εάν η έξοδος του σωλήνα αποχέτευσης είναι
υψηλότερα από την ένωση αντλίας στον κορμό,
χρησιμοποιήστε σωλήνα ανύψωσης για την έξοδο
απαγωγής της εσωτερικής μονάδας. Ο σωλήνας
ανύψωσης θα πρέπει να τοποθετηθεί σε ύψος όχι
μεγαλύτερο από τα 55εκ. (21.7") από το πάνελ της
οροφής. Η απόσταση ανάμεσα στη μονάδα και το
σωλήνα ανύψωσης θα πρέπει να είναι μικρότερη των
20 εκ. (7,9"). Τυχόν εσφαλμένη εγκατάσταση ενδέχεται
να προκαλέσει την ανάστροφη ροή νερού προς τη
μονάδα και το πλημμύρισμά της.
• Για να αποφεύγονται φυσαλίδες αέρα, διατηρήστε τον
σωλήνα αποχέτευσης επίπεδο ή με ελαφρά κλίση προς
τα επάνω (<75mm / 3").
Εγκατάσταση σωλήνα αποχέτευσης για μονάδες
με αντλία
Εικ. 6.3
ΣΗΜΕΙΩΣΗ: Κατά τη σύνδεση πολλαπλών σωλήνων
αποχέτευσης, τοποθετήστε τους σωλήνες όπως
εικονίζεται στην εικ. 6.4.
0-53cm
(20.8")
Καθοδική
≥10cm
κλίση
(4")
1/10000
6
Οροφή
1 1 1 - 1 - 5 . m
<20cm
(39-59") Κρεμαστή 1/50
(7.9")
0 - 75mm
(3")
Εικ. 6.4
