Συνδέσεις σωληνώσεων ψυκτικού
Προφυλάξεις Ασφαλείας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
• Όλες οι σωληνώσεις στο χώρο εγκατάστασης
πρέπει να πραγματοποιούνται από
εξειδικευμένο τεχνικό και να συμμορφώνονται
με τους τοπικούς και εθνικούς κανονισμούς.
• Όταν η κλιματιστική μονάδα τοποθετείται σε
μικρό δωμάτιο, πρέπει να ληφθούν μέτρα,
ώστε η συγκέντρωση ψυκτικού στο δωμάτιο να
μην υπερβεί το όριο ασφαλείας σε περίπτωση
διαρροής ψυκτικού. Εάν η διαρροή ψυκτικού
και η συγκέντρωσή του υπερβαίνουν το
προβλεπόμενο όριο, ενδέχεται να προκύψουν
κίνδυνοι λόγω έλλειψης οξυγόνου.
• Κατά την εγκατάσταση του συστήματος ψύξης,
φροντίστε να μην εισέλθουν στο κύκλωμα
του ψυκτικού αέρας, σκόνη, υγρασία ή ξένα
σώματα. Η ρύπανση του συστήματος μπορεί να
μειώσει την ψυκτική απόδοση ή να προκαλέσει
υψηλή πίεση στον ψυκτικό κύκλο, έκρηξη ή
τραυματισμό.
• Αερίστε αμέσως το χώρο εάν κατά την
εγκατάσταση υπάρξει διαρροή ψυκτικού.
Το διαρρέον ψυκτικό αέριο είναι τοξικό και
εύφλεκτο. Φροντίστε να μην υπάρχει διαρροή
ψυκτικού μετά την ολοκλήρωση της εργασίας
εγκατάστασης.

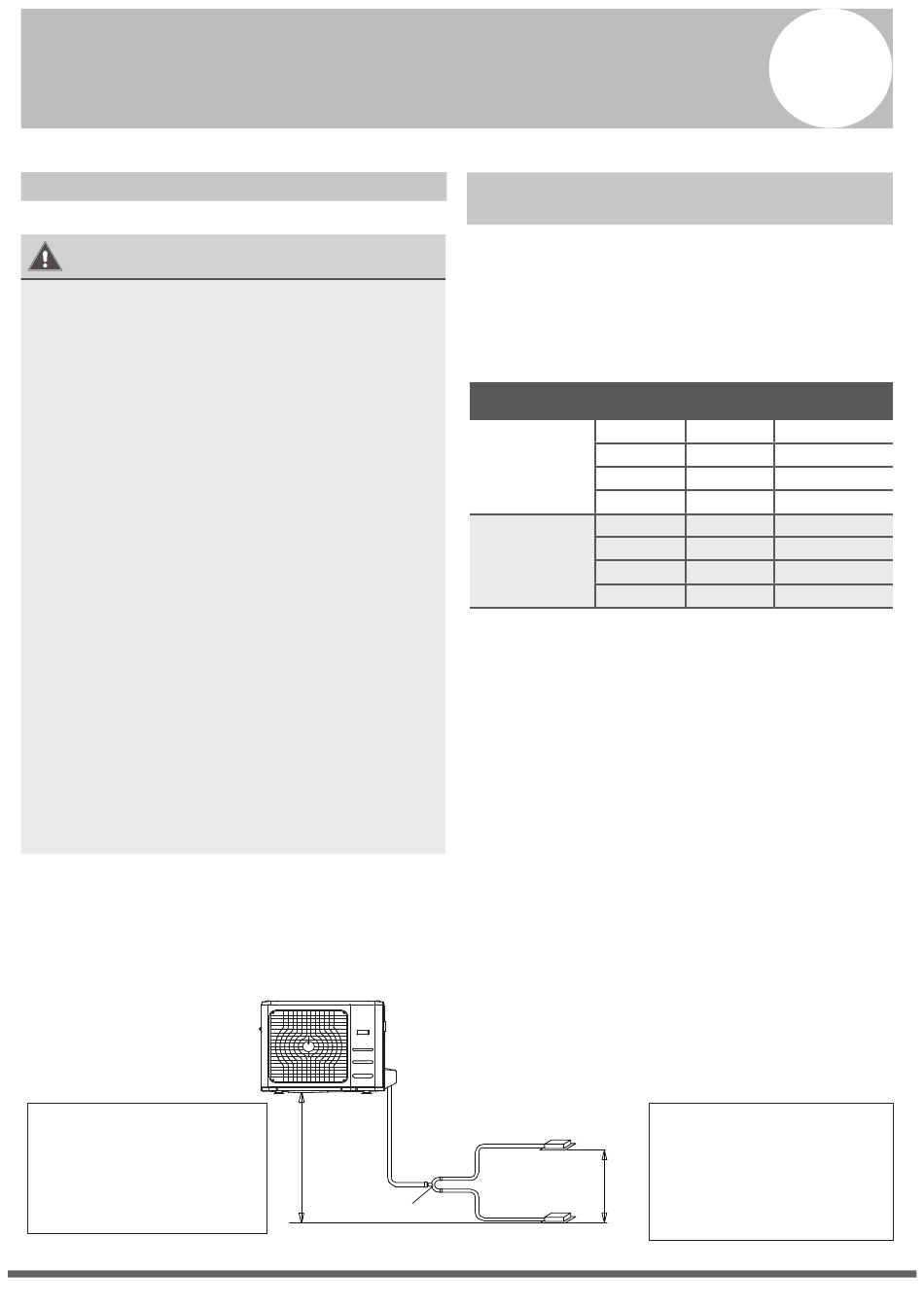

Σωλήνωση ψυκτικού με δύο εσωτερικές μονάδες
Κατά την εγκατάσταση πολλαπλών εσωτερικών μονάδων με μια εξωτερική μονάδα, βεβαιωθείτε
ότι το μήκος του σωλήνα ψυκτικού και η υψομετρική διαφορά μεταξύ εσωτερικών μονάδων και
εξωτερικής, πληρούν τις απαιτήσεις που εμφανίζονται στο ακόλουθο διάγραμμα:
Η υψομετρική διαφορά
μεταξύ εσωτερικής μονάδας
και εξωτερικής μονάδας
πρέπει να είναι μικρότερη
ή ίση των 20m (65.6')
ƒSeite 18
„
Εξωτερική μονάδα
L
H2
Σωλήνας διακλάδωσης γραμμής
Εικ. 7.1
Σημειώσεις για το μήκος και το ύψος
των σωλήνων
Βεβαιωθείτε ότι το μήκος του σωλήνα ψυκτικού
μέσου, ο αριθμός των καμπύλων και η υψομετρική
διαφορά ανάμεσα στην εσωτερική και την εξωτερική
μονάδα πληρούν τις προϋποθέσεις του Πίνακα 7.1:
Πίνακας 7.1: Μέγιστο μήκος και υψομετρική
διαφορά ανάλογα με το μοντέλο. (Μονάδα: m/ft.)
Τύπος
Απόδοση
μοντέλου
<15K
Βόρειος Αμερική,
Αυστραλία και
≥15K - <24K
ΕΕ μετατροπή
συχνότητας,
≥24K - <36K
Διαιρούμενου
τύπου
≥36K - ≤60K
12K
Άλλος
18K-24K
διαιρούμενος
30K-36K
τύπος
42K-60K
Εσωτερική μονάδα
L1
H1
L2
Εσωτερική μονάδα
7
Μέγιστη
Μήκος
υψομετρική
σωλήνων
διαφορά
25/82 10/32.8
30/98.4 20/65.6
50/164 25/82
65/213 30/98.4
15/49 8/26
25/82 15/49
30/98.4 20/65.6
50/164 30/98.4
Η υψομετρική διαφορά
ανάμεσα σε δύο εσωτερικές
μονάδες πρέπει να είναι
μικρότερη
ή ίση των 50cm (19.6")
