Pasul 2: Agatarea unitatii interioare

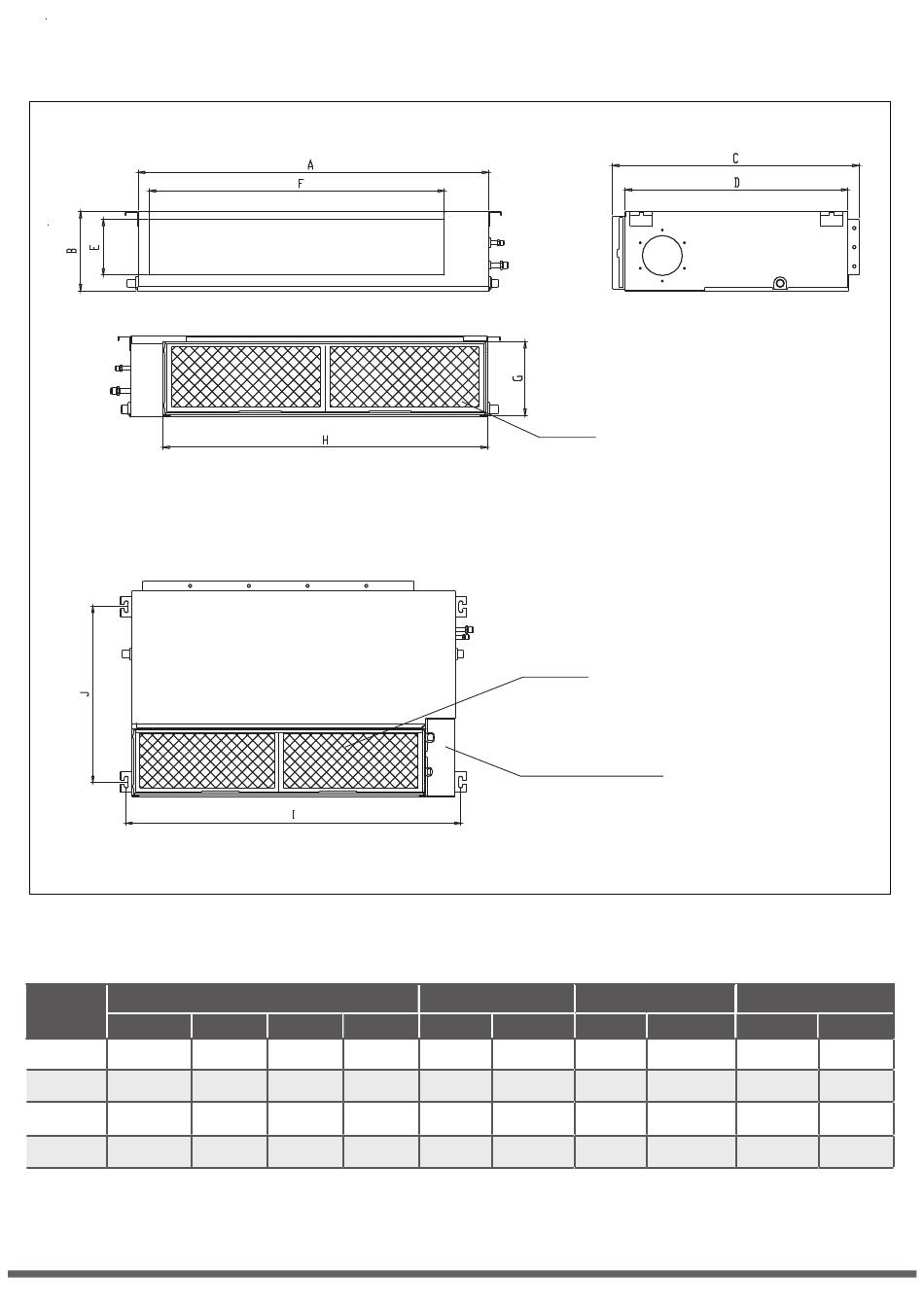

1. Consultati diagramele de mai jos pentru a putea determina pozitia de montare a conexpandurilor de
sustinere. Asigurati-va ca ati marcat pozitia respectiva.
Dimensiunile prizei de evacuare
Dimensiunile prizei pentru admisia aerului.
Priza descendenta de ventilare.
Tabel.4-1
Dimensiuni exterioare
MODEL
(Btu/h)
A
18K 880/34.6
24K 1100/43.3
30K~36K 1360/53.5
36K~60K 1200/47.2
B C D
210/8.3 674/26.5 600/23.6
249/9.8 774/30.5 700/27.6
249/9.8 774/30.5 700/27.6
300/11.8 874/34.4 800/31.5
Filtrul de aer
Filtrul de aer
Panou electric de control
Dimensiunea prizei de
Dimensiuni priza retur
evacuare a aerului.
E F
136/5.4 706/27.8 190/7.5
175/6.9 926/36.5 228/8.9
175/6.9 1186/46.7 228/8.9
227/8.9 1044/41.1 280/11
Fig. 4.3
(UM: mm/inch)
Dimensiuni dupa montaj
G H I
782/30.8 920/36.2
1001/39.4 1140/44.9
1261/49.6 1400/55.1
1101/43.3 1240/48.8
J
508/20
598/23.5
598/23.5
697/27.4
