Βήμα 3: Εγκατάσταση αεραγωγού και παρελκομένων
1. Τοποθετήστε το φίλτρο ανάλογα με το μέγεθος της εισόδου αέρα.
2. Τοποθετήστε τον υφασμάτινο σύνδεσμο μεταξύ του κορμού και του
αεραγωγού.
3. Οι αεραγωγοί εισόδου και εξόδου αέρα θα πρέπει να βρίσκονται σε
αρκετή απόσταση μεταξύ τους για να μην υπάρχει βραχυκύκλωμα
στην κυκλοφορία του αέρα.

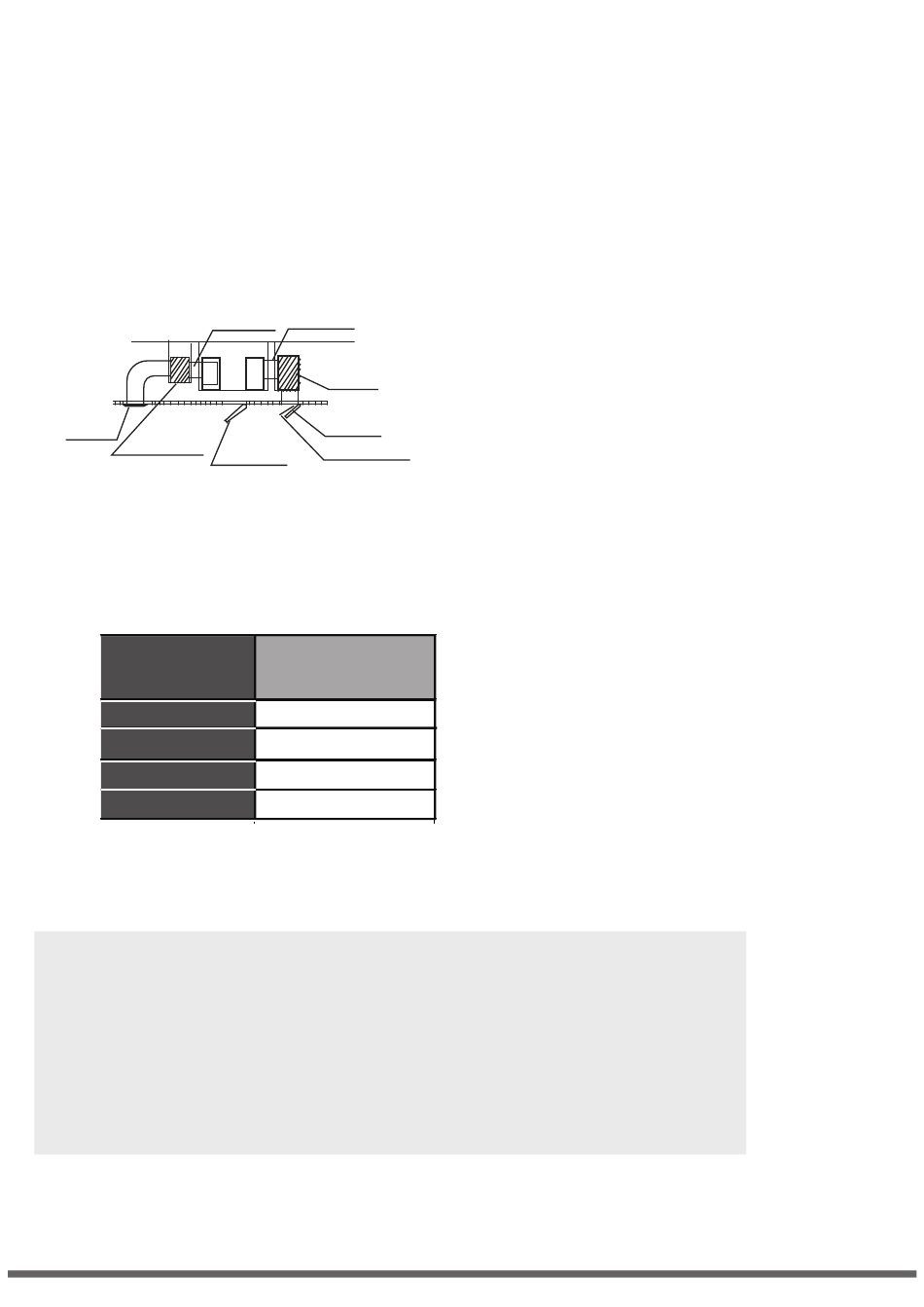

4. Συνδέστε τον αεραγωγό με βάση το παρακάτω διάγραμμα:
Υφασμάτ. σύνδεσμος
Εξαγωγή
αέρα
Θάλαμος
απομόνωσης
5. Συμβουλευθείτε τις παρακάτω οδηγίες στατικής πίεσης κατά την
εγκατάσταση της εσωτερικής μονάδας.
Πίνακας 4-2
ΜΟΝΤΕΛΟ
(Btu/h)
18K
24K
30K~36K
42K~60K
Αλλάξτε τη στατική πίεση του μοτέρ του ανεμιστήρα ανάλογα με την
εξωτερική στατική πίεση του αεραγωγού.
ΣΗΜΕΙΩΣΗ:
1. Μην αφήνετε την εσωτερική μονάδα να δέχεται το βάρος του
συνδετήριου αεραγωγού.
2. Κατά τη σύνδεση του αεραγωγού, χρησιμοποιήστε υφασμάτινο μη
εύφλεκτο εξάρτημα σύνδεσης για την αποφυγή κραδασμών.
3. Θα πρέπει να τυλίξετε αφρώδες μονωτικό (αρμαφλέξ) γύρω από τον
αεραγωγό για να αποφευχθούν συμπυκνώματα. Μπορεί να προστεθεί
εσωτερικό υπόστρωμα στον αεραγωγό για την ελάττωση του θορύβου.
Υφασμάτ. σύνδεσμος
Θάλαμος απομόνωσης
Είσοδος αέρα
Φίλτρο σκόνης
Στόμιο ελέγχου
Στατική πίεση
(Pa)
0~100
0~160
0~160
0~160
Εικ. 4.10
