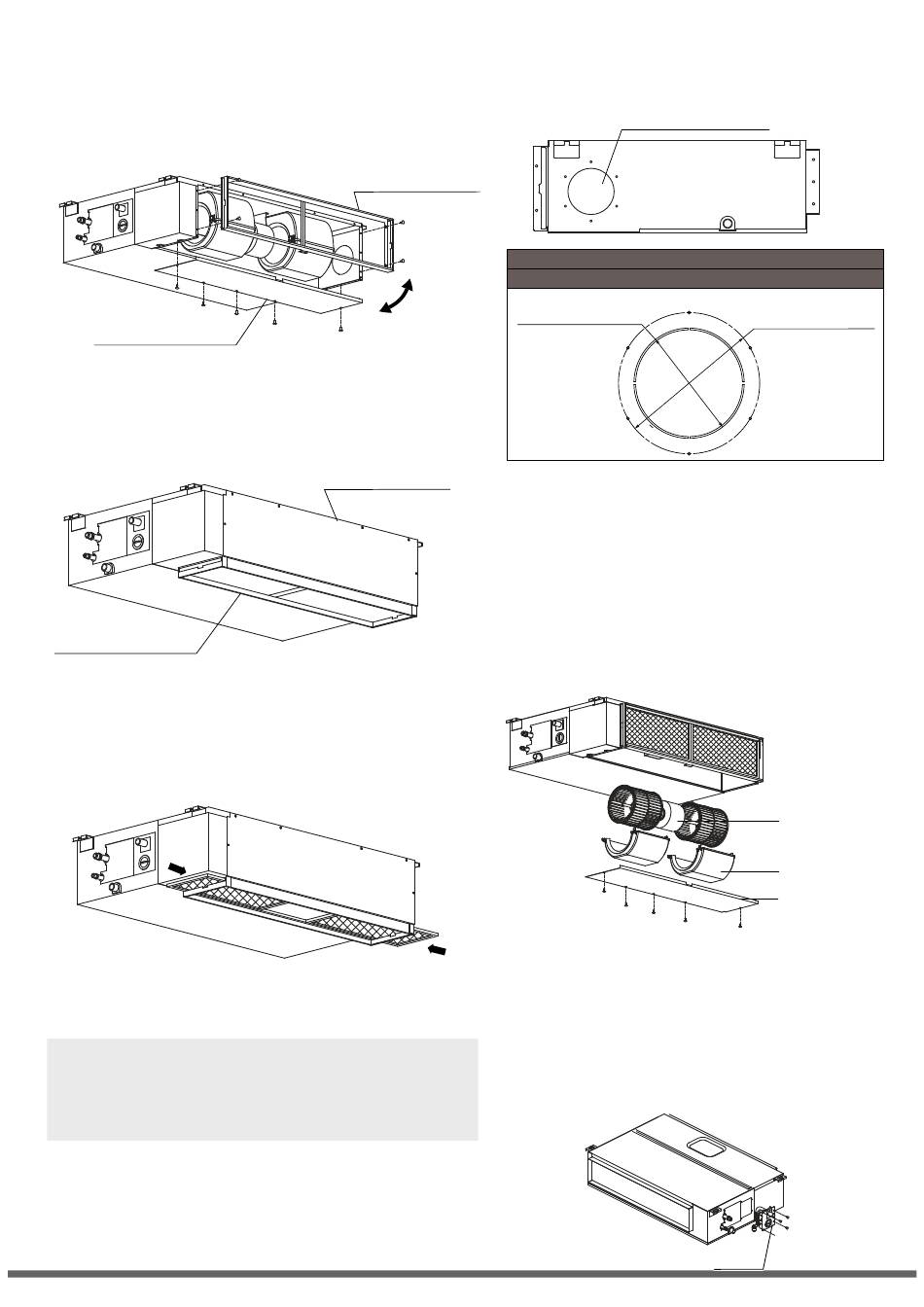

Schritt 4: Regulierung der Richtung des Lufteinlasses
(von der Hinterseite zur Unterseite.)
1. Entfernen Sie die Lüftungsplatte und den Flansch.
Lüftungsplatte
2. Ändern Sie die Einbaulagen der Lüftungsplatte und des
Flansches zur Luftrückführung.
Flansch zur Luftrückführung
3. Legen Sie bei der Installation des Maschenfilters
diesen in den Flansch, wie in nachstehender Abbildung
dargestellt.
HINWEIS: Die Werte in diesem Handbuch sind
indikativ. Die Klimaanlage, die Sie gekauft haben, kann
eventuell Abweichungen in Bezug auf das Design
aufweisen. Die Form wird jedoch vergleichbar sein.
ƒSeite 12
Flansch zur Luftrückführung
Abb. 4.11
Lüftungsplatte
Abb. 4.12
Abb. 4.13
Schritt 5: Installation der
Außenluftrohrleitung
Dimension:
Anschluss der Außenluftrohrleitung
MODELL
18-60
Ø125mm(4.92")
Schritt 6: Wartung des Motors und der
Kondensatablaufpumpe
(es wird die hintere ventilierte Platte als Beispiel
benutzt)
Wartung des Motors:
1. Entfernen Sie die ventilierte Platte.
2. Entfernen Sie die Ventilatorabdeckung.
3. Entfernen Sie den Motor.
Abb. 4.15
Wartung der Pumpe:
1. Entfernen Sie vier Schrauben aus der
Kondensatablaufpumpe.
2. Unterbrechen Sie die Stromversorgung
der Pumpe und entkoppeln Sie das Kabel des
Wasserstandschalters.
3. Entfernen Sie die Pumpe.
Abb. 4.16
Ø160mm(6.3")
Motor
Ventilatorabdeckung
Ventilierte Platte
Pumpe
