INVENTOR V5MDI32-18WiFiR/U5MRS32-18 Installations-Handbuch Seite 119

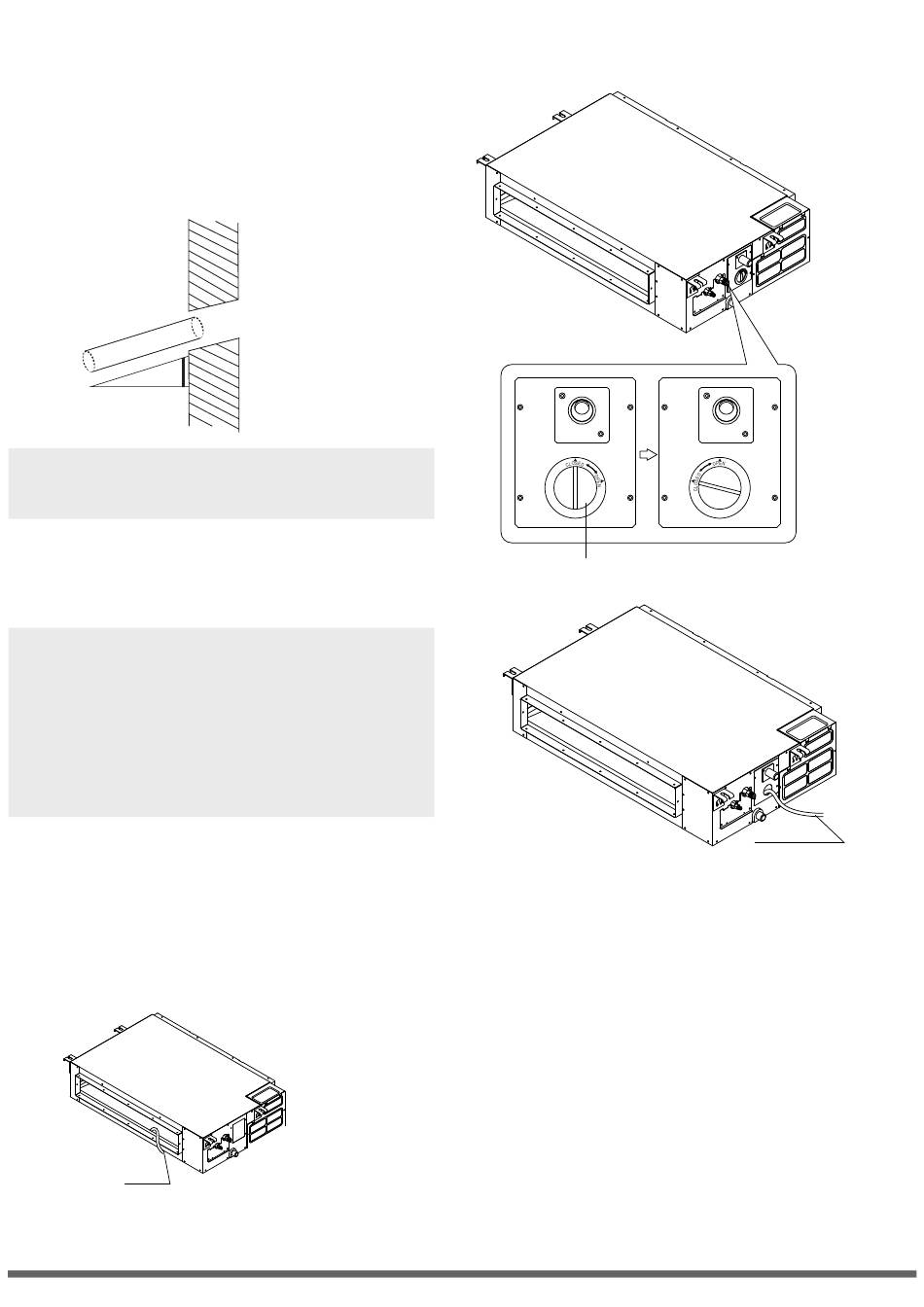

3. Bohren Sie mithilfe eines 65-mm (2.5'') Kernbohrers
ein Loch in die Wand. Stellen Sie sicher, dass Sie mit
einer leichten Neigung nach unten bohren, sodass
die Außenkante der Bohrung um etwa 12 mm (0,5
") unter der Innenkante liegt. So wird der effektive
Abfluss des Wassers gewährleistet (Siehe Abb. 6.5).
Setzen Sie den Schutzmantel in die Bohrung. Somit
werden die Enden der Bohrung geschützt und
der Verschluss am Ende der Installationsarbeiten
erleichtert.
Außenbereich
Wand
≈ 12mm / 0.5 inch
HINWEIS: Bei der Durchbohrung des Mauerwerks müs-
sen Sie aufpassen, dass Sie keine Kabel, Wasserrohre
oder andere empfindliche Vorrichtungen durchbohren.
4. Ziehen Sie das Abflussrohr durch die Öffnung. Sorgen
Sie dafür, dass der Wasserablauf an einer sicheren
Stelle stattfindet, wo keine Schäden durch das Wasser
entstehen können und keine Rutschgefahr besteht.
HINWEIS: Der Auslass des Abflussrohrs muss sich
mindestens 5 cm (1.9") über dem Boden befinden.
Wenn er den Boden berührt, kann die Einheit
verstopfen und nicht richtig funktionieren. Wenn
Sie das Wasser direkt in die Kanalisation abführen,
stellen Sie sicher, dass das Kanalisationssystem
einen Abfluss in U- oder S-Form besitzt, um ein
eventuelles Eindringen von schlechten Gerüchen ins
Haus zu verhindern.
Abflusstest
Vergewissern Sie sich, dass das Abflussrohr nicht
blockiert ist. Dieser Test muss bei Neubauten vor der
Innenverkleidung der Decke stattfinden.
Einheiten ohne Pumpe.
Staurohr
Füllen Sie 2 Liter Wasser in die Wasserwanne.
Vergewissern Sie sich, dass das Abflussrohr nicht
blockiert ist.
Innenbereich
Abb. 6.5
Abb. 6.6
Einheiten mit Pumpe.
1. Entfernen Sie die Prüfhaube.
Füllen Sie 2 Liter Wasser in die Wasserwanne.
Prüfhaube
2. Schalten Sie das Gerät auf KÜHLUNG. Sie werden
die Kondensatablaufpumpe hören. Prüfen Sie,
of der Wasserabfluss ordnungsgemäß erfolgt
(es kann eine Verspätung von 1 Minute, je nach
Länge des Abflussrohrs, auftreten). Prüfen Sie,
of Wasser-Leckagen an den Anschlussstellen
vorliegen.
3. Schalten Sie die Klimaanlage aus und setzen Sie
die Haube wieder auf.
Abb. 6.7
Abb. 6.8
Staurohr
