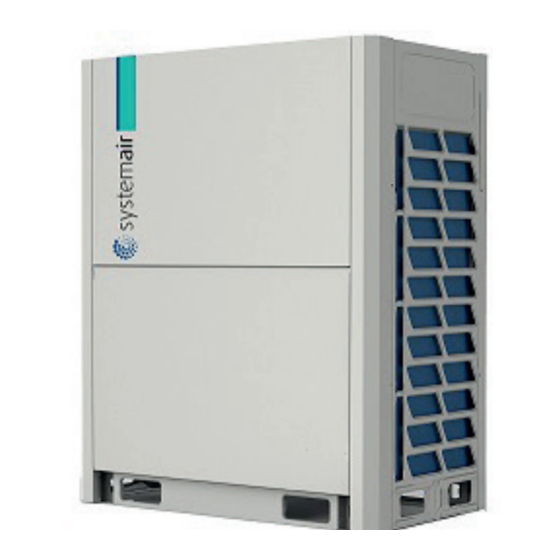

SystemAir SYSVRF2 252 AIR EVO HP R Installationsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für SystemAir SYSVRF2 252 AIR EVO HP R
Inhaltszusammenfassung für SystemAir SYSVRF2 252 AIR EVO HP R
- Seite 1 Titelseite VRF Wärmepumpen-Außengeräte SYSVRF2 AIR EVO HP R Installationsanleitung...
- Seite 2 Vielen Dank für den Erwerb unserer Klimageräte. Vor der Verwendung Ihrer Klimaanlage lesen Sie diese Anleitung gründ- lich durch und verwahren Sie sie für zukünftige Zwecke. Diese Anleitung basiert auf der englischsprachigen Originalversion Nr. 16127000A11888 V2.0. VORSICHT! Beachten Sie bitte, dass nur Innengeräte in Wärmepumpenausführung, die an Außengeräte mit Wärmepumpenausrüstung angeschlossen sind, Heizen können.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Wichtige Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Vorsichtsmaßnahmen . - Seite 4 Inhalt Verbindungsleitungen zwischen den Außengeräten .....37 Dichtheitsprobe ..........39 Evakuieren, Vakuumtrocknen .
-
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Wichtige Sicherheitshinweise ■ Alle Montage-, elektrischen und kältetechnischen Arbeiten müssen nach nationalen und regionalen Gesetzen, Regeln und Verordnungen erfolgen . ■ Um die Funktionen dieses Gerätes voll auszunutzen und Fehlfunktionen aufgrund von Fehlbedienung zu vermeiden, empfehlen wir Ihnen, diese Bedienungsanleitung vor dem Gebrauch sorgfältig zu lesen ■... -
Seite 6: Entsorgungshinweis
Dieses Symbol entspricht der Direktive 2002/96/EG Artikel 10 Information für Anwender und Anhang IV . Ihr Systemair-Produkt wird mit hochwertigen Materialien und Komponenten gebaut und hergestellt, die recycelt und wiederverwendet werden können. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Lebensdauer getrennt von Ihrem Haushaltsmüll entsorgt werden müssen. -
Seite 7: Allgemeine Sicherheitshinweise
Wichtige Sicherheitshinweise 1 .5 Allgemeine Sicherheitshinweise ACHTUNG! ■ Dieses Gerät darf nur von dafür anerkannt ausgebildeten Fachkräften, die mit den Si- cherheitsstandards der Elektro- und Klimatisierungstechnik vertraut sind, gewartet und repariert werden. Fehlerhafte Reparaturen und Wartungen können zu Stromschlag, Kurzschluss, Leckagen, Brandgefahr oder Sachschäden führen. Wenden Sie sich für Wartung und Reparatur an ein dafür zugelassenes Fachunternehmen. - Seite 8 Wichtige Sicherheitshinweise VORSICHT! ■ Das Klimagerät ist nicht für den industriellen Einsatz geeignet. Dieses Gerät darf nicht zum Kühlen von Lebensmitteln, Pflanzen, Tieren, Maschinen, Geräten oder Kunstwer- ken verwendet werden oder in deren Umgebung installiert werden. ■ Erden Sie das Klimagerät an einer dafür geeigneten Erdungsleitung. Das Klimagerät darf niemals an Wasserleitungen, Licht- oder Telefonleitungen geerdet wer- den.
-
Seite 9: Installationshinweise
Installationshinweise Installationshinweise ■ Anlieferung und Auspacken • Prüfen Sie das Außengerät bei Anlieferung und beim Auspacken auf Beschädigungen durch den Transport. Mängel sind umgehend beim Transportunternehmen zu melden • Prüfen Sie, ob das gelieferte Material in Art, Anzahl und Qualität mit der Bestellung über- einstimmt. -
Seite 10: Zubehör
Zubehör Zubehör Tabelle 3-1: Mitgeliefertes Zubehör Bezeichnung Anzahl Bild Funktion Installationsanleitung für — das Außengerät Bedienungsanleitung für — das Außengerät Bedienungsanleitung für — das Innengerät Erp-Informationsschrift — Informationsschrift „Anforderungen für — Wärmepumpen“ Beutel mit Schrauben — Für die Wartung (Zubehör) Für die Einstellung der Drehschalter am Schlitzschraubendreher —... - Seite 11 Installation des Außengerätes Tabelle 4-1: Kombinationsmöglichkeiten aus Einzelgeräten zu Gerätekombinationen Einzelmodul Max. Anz. Innengeräte Gerätekombination 1015 1065 1120 1175 1230 1285 1345 1400 1460 1515 1570 1635 1685 1750 1800 1850 1915 1965 2020 2075 2130 2185 2245 2300 2360 2415 2470 2535...
-
Seite 12: Abmessungen Der Außengeräte
Installation des Außengerätes 4 .2 Abmessungen der Außengeräte Die oben gezeigten Abbildungen dienen nur als Referenz und können sich geringfügig von den tat- sächlichen Produkten unterscheiden Abbildung 4-1: Abmessungen der Modelle SYSVRF2 252–335 [mm] SYSVRF2 252–335 8~12 HP Fig.4-1 Fig_4-1 Abbildung 4-2: Abmessungen der Modelle SYSVRF2 400–450 [mm] 14~16 HP... - Seite 13 Installation des Außengerätes Abbildung 4-3: Abmessungen der Modelle SYSVRF2 500–615 [mm] SYSVRF2 500–615 18~22 HP 1340 Fig.4-3 Fig_4-3 Abbildung 4-4: Abmessungen der Modelle SYSVRF2 670–900 [mm] SYSVRF2 670–900 24~32 HP 1730 Fig_4-4 Fig.4-4 Installationsanleitung SYSVRF2 AIR EVO HP R...
- Seite 14 Installation des Außengerätes Abbildung 4-5: Anschlussmaße [mm] SYSVRF2 252–335 SYSVRF2 400–615 8~12HP 14~ 22HP Fig. 4-5 Fig. 4-6 Fig.4-5 Fig.4-6 SYSVRF2 670–900 24~32HP Fig.4-7 Fig. 4-7 Hinweis! Die Angaben zu R1 bis R3 finden Sie auf der folgenden Seite.
- Seite 15 Installation des Außengerätes Abbildung 4-6: Detailzeichnung R1, R2 [mm] Füllanschluss (dient zur Check port (used to measure Check port (used to measure system pressure, charge Druckmessung, Befüllung und system pressure, charge refrigerant and vacuumize) Evakuierung) refrigerant and vacuumize) Anschluss der Liquid pipe Liquid pipe connection...
-
Seite 16: Standortwahl Und Aufstellung
system pressure, charge refrigerant and vacuumize) Installation des Außengerätes Liquid pipe connection port (ΦA) 4 .3 Standortwahl und Aufstellung Gas pipe Beachten Sie bei der Standortwahl die folgenden Hinweise: connection port (ΦB) ■ Wählen Sie einen kühlen Standort ohne direkte Sonneneinstrahlung und ohne direkte Wärme- strahlung anderer Wärmequellen. -
Seite 17: Fundament
Installation des Außengerätes 4 .5 Fundament Beachten Sie bei der Gestaltung eines Fundaments am Außengeräte-Standort die folgenden Hinweise: ■ Ein solides Fundament sorgt für einen festen Stand des Außengerätes und dämpft im laufen- den Betrieb entstehende Schwingungen. Fundamente sollen auf festem Boden oder auf Trage- gestellen mit ausreichender Stärke aufgebaut werden, um das Gewicht der Geräte zu tragen. -
Seite 18: Installationsfreiräume
Installation des Außengerätes 4 .6 Installationsfreiräume Sehen Sie ausreichend Freiraum für die Installation und spätere Wartungsarbeiten vor. Außen- geräte im selben Kältekreislauf müssen auf einer Höhe aufgestellt werden, siehe Abbildung 4-11. Abbildung 4-11: Luftströme an den Außengeräten (Air-out ) (Luftaustritt) (Air-in) (Lufteintritt) (Air-out ) - Seite 19 Installation des Außengerätes Strömungshindernisse dürfen das Außengerät um nicht mehr als 800 mm überragen. Ansonsten kann eine bauseitig zu stellende Umlenkhaube Abhilfe schaffen. Abbildung 4-14: Mindestfreiraum nach oben Front view Side view Front view Front view Vorderansicht Seitenansicht Seitenansicht Seitenansicht (one outdoor unit) (one outdoor unit) (two outdoor units...
-
Seite 20: Abluftkanal Am Außengerät
Installation des Außengerätes 4 .7 Abluftkanal am Außengerät Beachten Sie bei der Erstellung eines Abluftkanals die folgenden Hinweise: ■ Bevor Sie den Abluftkanal endgültig am Außengerät festschrauben, entfernen Sie die stäh- lernen Schutzgitter am Luftaustritt der Außengeräte. Bei Nichtbeachten kann der Abluftstom beeinträchtigt werden. - Seite 21 Installation des Außengerätes Abbildung 4-17: Variante B: Der Luftstrom wird nach oben und seitlich abgeführt Halterung Support Radius E Radius Radius Radius Air outlet louver Lamellen am Luftauslass Pos. Daten A≥300 A≥300 8 ST3,9 B≥250 8 × ST3.9 selbst-schneidende B≥250 Blechschrauben self-threading screws C≤3000...
- Seite 22 Installation des Außengerätes Abluftkanal für Modelle SYSVRF2 400–450 Abbildung 4-18: Variante A – Der Luftstrom wird nach oben und hinten abgeführt Option A – Transverse ducting Halterung Support Radius Radius Radius Radius θ Lamellen am Luftauslass Air outlet louver 8 ST3,9 selbst-schneidende 8 ×...
- Seite 23 Installation des Außengerätes Abbildung 4-19: Variante B: Der Luftstrom wird nach oben und seitlich abgeführt Option B – Longitudinal ducting Halterung Support Radius Radius E Radius Radius Pos. Daten 1290 A≥300 A≥300 B≥250 B≥250 C≤3000 C≤3000 D≥1290 D ≥ 1290 Lamellen am Luftauslass Air outlet louver E=A+1290...
- Seite 24 Installation des Außengerätes Abluftkanal für Modelle SYSVRF2 500–615 Abbildung 4-20: Variante A – Der Luftstrom wird nach oben und hinten abgeführt Option A – Transverse ducting Halterung Support 1290 Radius Radius Radius Radius θ Lamellen am Luftauslass Air outlet louver 12 ST3,9 selbst-schneidende 12 ×...
- Seite 25 Installation des Außengerätes Abbildung 4-21: Variante B: Der Luftstrom wird nach oben und seitlich abgeführt Support Halterung Radius Radius E Radius Radius 1290 Lamellen am Luftauslass Air outlet louver 12 ST3,9 12 × ST3.9 selbst-schneidende self-threading screws Blechschrauben Zuerst die stählernen Remove the Schutzgitter entfernen steel meshes first...
- Seite 26 Installation des Außengerätes Abluftkanal für Modelle SYSVRF2 670–900 Abbildung 4-22: Nur Variante A – Der Luftstrom wird nach oben und hinten abgeführt Ducting for 24-32HP Transverse ducting only Halterung Support Radius Radius 1653 Radius Radius θ Lamellen am Luftauslass Air outlet louver 12 ST3,9 12 ×...
- Seite 27 Installation des Außengerätes Ventilatorkennlinien Die Werkseinstellung der Pressung am Luftauslass der Außengeräte beträgt 0 Pa. Bei entferntem stählernen Schutzgittern beträgt die Pressung 20 Pa. Abbildung 4-23: Ventilatorkennlinien der Modelle SYSVRF2 252–335 S4-Einstellung: 001 S4-Einstellung: 010 9800 10000 10200 10400 10600 10800 11000 11200...
-
Seite 28: Installation Einer Optionalen Schneeschutzhaube
Installation des Außengerätes Hinweis für Installateure Bevor Sie den Abluftkanal endgültig am Außengerät festschrauben, entfernen Sie die stäh- lernen Schutzgitter am Luftaustritt der Außengeräte. Bei Nichtbeachten kann der Abluftstrom beeinträchtigt werden. Abbildung 4-26: Ventilatorkennlinien der SYSVRF2 670–785 S4-Einstellung: 001 S4-Einstellung: 010 23600 23800 24000 24200 24400 24600 24800 25000 25200 23600 23800 24000 24200 24400 24600 24800 25000 25200 Luftvolumenstrom (m³/h) -
Seite 29: Abnehmen Der Verkleidung
Installation des Außengerätes 4 .9 Abnehmen der Verkleidung (1) SYSVRF2 252-615 Entfernen der linken und rechten Säulen: Lösen und entfernen Sie die 4 Schrauben der linken und rechten Stützen. (Abbildung 4-29). Beide Stützen drehen und dann um 2 mm anheben (Abbildung 4-30), um sie entnehmen zu können; SYSVRF2 670–900: Ent- fernen der linken, rechten und mittleren Säulen: Lösen und entfernen Sie die 6 Schrauben der linken und rechten Säulen. -
Seite 30: Elektrischen Schaltkasten Auseinandernehmen
Installation des Außengerätes 4 .10 Elektrischen Schaltkasten auseinandernehmen Abdeckung des Schaltkastens entfernen Schritt 1: Lösen Sie zwei Schrauben (1 bis 3 Umdrehungen gegen den Uhrzeigersinn) der Abde- ckung des elektrischen Schaltkastens; Schritt 2: Heben Sie die Abdeckung um etwa 7 bis 8 mm an und drehen Sie diese um etwa 10 bis 20 mm heraus;... -
Seite 31: Kältetechnische Rohrleitungen
Kältetechnische Rohrleitungen Kältetechnische Rohrleitungen 5 .1 Zulässige Leitungslängen und Höhenunterschiede Tabelle 5-1: Daten Zulässige Werte Rohrleitungen (siehe Abbildung 5-1) 1000 m L1+(L2+L3+L4+L5+L6+L7+L8+L9+L10+L11 Gesamtleitungslänge +L12+L13+L14+L15+L16)x2+a+b+c+d+e+f (Siehe Warnhinweis 5 der (Gesamte erweiterte Leitungslänge) +g+h+i+j+k+l+m+n+o+p+q Bedingungen 2) Aktuelle Länge 175 m L1+L9+L10+L11+L12+L13+k Maximale 200 m (Mindestdurchmesser siehe Tabellen 5-4 Äquivalente... - Seite 32 Kältetechnische Rohrleitungen 4. Steht das Außengerät unter den Innengeräten (Bodenaufstellung) und beträgt der Höhen- unterschied zwischen Innen- und Außengeräten H über 40 m, so muss die Flüssigkeitslei- tung der Hauptleitung L1 um eine Dimension größer verwendet werden. 5. Die Leitungslänge zwischen dem ersten Abzweig und dem entferntesten Innengerät darf 40 m nicht überschreiten.
-
Seite 33: Auswahl Der Rohrleitungsdurchmesser
Kältetechnische Rohrleitungen 5 .2 Auswahl der Rohrleitungsdurchmesser Abbildung 5-3: Rohrleitungsbeispiel (335) (615) (900) Fig.5-3 Fig_5-3 5 .2 .1 Bezeichnung der Rohrleitungsabschnitte Tabelle 5-2: Bezeichnung der Rohrleitungsabschnitte Abschnitt Zeichen (siehe Abbildung 5-1) Hauptleitung Verteilerleitungen L2–L16 Anschlussleitungen der Innengeräte a, b, c, d, e, f, g, h, h, i, j,...,q Abzweige der Anschlussleitungen der Innengeräte A, B, C, D, E, F, G, H, I,...,P Abzweige der Anschlussleitungen der Außengeräte... -
Seite 34: Hauptleitung (L1) Und 1. Abzweig (A) Auslegen
Kältetechnische Rohrleitungen 5 .2 .3 Hauptleitung (L1) und 1 . Abzweig (A) auslegen Die Hauptleitung (L1) und der 1. Abzweig (A) werden mit Hilfe der Tabelle 5-3 und Tabelle 5-4 / Tabelle 5-5 bestimmt. Wählen Sie dabei das größere Maß. Beispiel: Ein System besteht aus drei Außengeräten (900 + 615 + 335). -
Seite 35: Auslegungsbeispiel
Kältetechnische Rohrleitungen Tabelle 5-7: Auswahl der Außengeräte-Anschlussleitungen und -Abzweige Anzahl der Durchmesser der Anschlussleitungen Abzweige der Anschlussleitungen Außengeräte der Außengeräte der Außengeräte (Sets) g1, g2 SYSVRF2 252–335: Ø25,4 / Ø12,7; 2 Module SYSVRF2 400–615: Ø31,8 / Ø15,9 SYSVRF2 JOINT OUT 02 HP SYSVRF2 670–900: Ø38,1 / Ø19,1 g1, g2, g3: SYSVRF2 252–335: Ø25,4 / Ø12,7;... -
Seite 36: Einbauhinweise Für Abzweige
Kältetechnische Rohrleitungen 5 .4 Einbauhinweise für Abzweige Die Abzweige der Anschlussleitungen der Innengeräte dürfen nur horizontal (liegend) eingebaut werden. Der Einbauwinkel der Abzweige darf 10° gegen die Waagerechte nicht überschreiten, um die gleichmäße Kältemittelverteilung sicher zu stellen. Siehe Abbildung 5-4. Abbildung 5-4: U-förmiger Verteiler U-shaped branch joint... -
Seite 37: Verbindungsleitungen Zwischen Den Außengeräten
Kältetechnische Rohrleitungen Abbildung 5-7: Fig_5-7 Abbildung 5-8: Fig_5-8 5 .5 Verbindungsleitungen zwischen den Außengeräten Um zu vermeiden, dass sich übermäßig Kältemaschinenöl in den Verbindungsleitungen ansam- melt und den Kältemittelstrom behindert oder gar blockiert, müssen die Leitungen horizontal ein- gebaut werden und dürfen nicht oberhalb der kältetechnischen Anschlüsse an den Außengeräten platziert werden. - Seite 38 Kältetechnische Rohrleitungen Abbildung 5-10: × × Incorrect Falsch Fig.5-10 Fig_5-10 Abbildung 5-11: Korrekt Fig_5-11 Correct Fig.5-11 Abbildung 5-12: × Falsch × Incorrect Fig_5-12 Fig.5-12...
-
Seite 39: Dichtheitsprobe
Kältetechnische Rohrleitungen 5 .6 Dichtheitsprobe Das fertiggestellte Rohrnetz mit allen angeschlossenen Innen- und Außengeräten muss zwin- gend vor der Befüllung mit Kältemittel einer Dichtheitsprobe nach den technischen Regeln der Kältetechnik und unter Berücksichtigung örtlicher Vorgaben unterzogen werden. So stellen si- cher, dass keine undichten Verbindungen in der Anlage verbleiben, durch die Kältemittel entwei- chen kann. - Seite 40 Kältetechnische Rohrleitungen Abbildung 5-13: Outdoor unit Außengerät Absperrventil Gas side of stop valve Absperrventil Gasleitung der Flüssig- Liquid side keitsleitung stop valve Stickstoffgas Nitrogen Innengerät Indoor unit Gas pipe Gasleitung Liquid pipe Flüssigkeitsleitung Fig.5-15 Fig_5-15 Lecksuche Gehen Sie grundsätzlich zur Lecksuche wie folgt vor: 1.
-
Seite 41: Evakuieren, Vakuumtrocknen
Kältetechnische Rohrleitungen 5 .7 Evakuieren, Vakuumtrocknen Durch das Evakuieren werden Luft und deren Feuchtigkeit oder nicht-kondensierbare Gase aus den Rohrleitungen entfernt. Damit wird Eisbildung und mögliche Korrosion in den Kupferrohrlei- tungen vermieden. Eisbildung kann zu Fehlfunktionen in der Anlage führen, bis hin zur Beschädi- gung oder Zerstörung des Verdichters. -
Seite 42: Kältemittel Nachfüllen
Kältetechnische Rohrleitungen 5 .8 Kältemittel nachfüllen VORSICHT! • Befüllen Sie die Anlage nur nach bestandener Dichtheitsprobe und Evakuierung. • Überfüllen Sie die Anlage nicht. Dies kann zu schädlichen Flüssigkeitsschlägen führen. • Befüllen Sie ausschließlich mit R410A. Ungeeignete Substanzen in der Anlage führen zu Explosions- und Verletzungsgefahr. - Seite 43 Kältetechnische Rohrleitungen (5) Öffnen Sie das Ventil des gelben Schlauchs und das Ventil des R410A-Kältemittelbehälters, um die Luft aus dem Schlauch zu entlassen. Vorsicht: Öffnen Sie das Ventil des gelben Schlauchs vorsichtig, um sich nicht die Hand zu erfrieren. (6) Vermeiden Sie Erfrierungen durch Kältemittel. (7) Öffnen Sie die drei Ventile an der Manometerbatterie (Monteurhilfe) und beginnen Sie mit dem Befüllen der Rohrleitungen.
-
Seite 44: Elektrischer Anschluss
Elektrischer Anschluss Elektrischer Anschluss 6 .1 Allgemeines VORSICHT! ■ Dieses Gerät darf nur von dafür anerkannt ausgebildeten Fachkräften, die mit den Sicher- heitsstandards der Elektro- und Klimatisierungstechnik vertraut sind, eingebaut und ange- schlossen werden. Der Einbau darf nur unter Berücksichtigung aller gültigen nationalen und regionalen Vorschriften entsprechend ausgeführt werden ■... -
Seite 45: Anschluss An Die Versorgungsspannung
Elektrischer Anschluss 6 .2 Anschluss an die Versorgungsspannung Planung und Installation der Stromversorgung sollte folgenden Anforderungen entsprechen: ■ Innen- und Außengeräte sollen mit separaten Zuleitungen an die Versorgungsspannung an- geschlossen werden. ■ Alle Innengeräte in einem System (d.h. alle Innengeräte, die an das selbe Außengerät an- geschlossen sind) sollten in den gleichen Stromkreis mit der gleichen Spannungsversorgung, Überstrom- und Fehlerstromschutz (FI-Schalter) und Trennschalter installiert werden, wie in Abbildung 6-1 gezeigt. -
Seite 46: Klemmenbelegung
Elektrischer Anschluss VORSICHT! • Alle Innengeräte in einem System sollten in den gleichen Stromkreis mit der gleichen Ver- sorgungsspannung installiert werden • Um den Einfluss von Störspannungen auf die Steuersignale zu vermeiden, dürfen Steuer- leitungen und Versorgungsspannung führende Leitungen nicht in einem gemeinsamen Kabelkanal verlegt werden. -
Seite 47: Installation Der Kabelclips
Elektrischer Anschluss 6 .2 .2 Installation der Kabelclips VORSICHT! • Zuerst verbinden Sie die Elektroleitungen und die Klemmen und verlegen dann die Leitun- gen durch die Clips, sonst wird der Einbau schwierig. • Bei der Installation der Versorgungsspannung führenden Leitung isolieren Sie die Leitung entsprechend der Verlegemethode und der Einbaupositionen der Kabelclips ab. -
Seite 48: Elektrische Eigenschaften Der Außengeräte
Elektrischer Anschluss 6 .3 Elektrische Eigenschaften der Außengeräte Die Auswahl der elektrischen Leitungen und Schalteinrichtungen müssen den gültigen Gesetzen und Vorschriften entsprechend und nach den Angaben in der folgenden Tabelle erfolgen. Tabelle 6-2: Elektrische Eigenschaften der Außengeräte Außengerät Stromdaten Verdichter System Spannung Min. -
Seite 49: Verdrahtungsbeispiel
Elektrischer Anschluss 6 .4 Verdrahtungsbeispiel Abbildung 6-6: Verdrahtungsbeispiel Spannungsversor- Power gungsleitung wire Spannungsversor- Spannungsversor- Power Power Abzweigdose Branch box gungsleitung gungsleitung wire wire Anschlussklemmen am Außengerät Anschlussklemmen am Außengerät Outdoor unit terminals Outdoor unit terminals A B C N H 1 H 2 E P Q E A B C N H 1 H 2 E P Q E A B C N... -
Seite 50: Dip- Und Drehschalter
Elektrischer Anschluss 6 .5 .2 DIP- und Drehschalter Tabelle 6-3: Definitionen der DIP-Schalter Tabelle 6-4: DIP- und Dreh-Schalter-Definitionen Symbol Code Inhalt Symbol Code Inhalt Betrieb mit Standard-Pressung (Werks- Außengeräteadresse, Nur 0, 1, 2 soll einstellung) verwendet werden (Werkseinstellung 0) ENC1 0–2 0 für Master-Gerät;... -
Seite 51: Liste Der System-Parameter
Elektrischer Anschluss 6 .5 .3 Liste der System-Parameter Mit den UP/DOWN-Buttons starten Sie den System-Abfrage-Modus, wenn Sie sich noch nicht im Einstellmodus befinden. Tabelle 6-5: Liste der System-Parameter 4DSP1- Anmerkungen Parameteranzeige an DSP2 Anzeige (siehe nächste Seite) Geräteadresse 0–2 Gerätenennleistung SYSVRF2 252 bis 900. -
Seite 52: Einstellmodus
Elektrischer Anschluss Anmerkungen 1 Für Master-Gerät verfügbar 2 Nur für Master-Gerät verfügbar, Anzeige am Slave-Gerät macht keinen Sinn 3 Betriebsart: 0-AUS; 2-Kühlbetrieb; 3-Heizbetrieb; 4-Erzwungener Kühlbetrieb 4 Öffnungsweite des EEV: Aktueller Wert=Anzeigewert×4(480P) oder Aktueller Wert=Anzeigewert×24(3000P) 5 Öffnungsweite des EEV: Aktueller Wert=Anzeigewert×4(480P) 6 Hochdruck: Aktueller Wert=Anzeigewert×0,1 MPa 7 Vorrangiger Betrieb: 0-Automatischer Vorrang, 1-Vorrangig Kühlbetrieb, 2-VIP-Vorrangiger Betrieb oder Mehrheitlicher Vorrangiger Betrieb, 3-Nur-Heizbetrieb, 4-Nur-Kühlbetrieb... - Seite 53 Elektrischer Anschluss Tabelle 6-6: Beschreibung und Inhalte der Einstellmenüs Menü Beschreibung Anmerkungen Debug-Modus 1 Debug-Modus 2 Wartungs-Modus Reserviert Reserviert Backup-Betrieb Evakuierungsbetrieb Anzeige „R006“ Fehlergeschichte Fehlerliste löschen Reserviert Auf Werkseinstellungen zurücksetzen Teillastbetrieb 1 Teillastbetrieb 2 Teillastbetrieb 3 Teillastbetrieb 4 Teillastbetrieb 5 Teillastbetrieb 6 ...
- Seite 54 Elektrischer Anschluss Fließdiagram des Einstellmodus Abbildung 6-8: Start Start Button „Menu“ mindesten Button MENU Long press "menu" for 5 seconds Press "menu" 5 Sekunden betätigen 1× antippen Anzeige: „-n1“ Display "-n1" Button MENU Button UP oder DOWN antippen Press "up" or "down" to choose "X" Press "menu"...
-
Seite 55: Inbetriebnahme
Inbetriebnahme Inbetriebnahme 7 .1 Adress- und Nennleistungs-Einstellungen am Außengerät Stellen Sie sicher, dass vor dem ersten Einschalten der Anlage an den Außengeräten die Adres- sen am Schalter ENC1 auf der Steuerplatine PCB korrekt eingestellt sind. Die Nennleistung jedes Außengerätes (am Schalter ENC2 auf der Steuerplatine PCB) ist bereits im Werk eingestellt und soll nicht verändert werden. -
Seite 56: Inbetriebnahme-Testlauf
Inbetriebnahme 7 .4 Inbetriebnahme-Testlauf 7 .4 .1 Testlauf für jedes einzelne System Nachdem alle Prüfungen vor der Inbetriebnahme im Abschnitt „Prüfungen vor der Inbetriebnah- me" abgeschlossen wurden, sollte ein Testlauf wie unten beschrieben durchgeführt werden und ein Bericht über die Inbetriebnahme als Aufzeichnung des Betriebszustands des Systems wäh- rend der Inbetriebnahme erstellt werden. -
Seite 57: Sicherheitsmaßnahmen Bei Kältemittelaustritt
Inbetriebnahme 7 .5 Sicherheitsmaßnahmen bei Kältemittelaustritt ■ In Systemair-VRF-Klimaanlagen wird das Kältemittel R410A eingesetzt. R410A ist sicher und nicht brennbar. ■ Kältemittel R410A ist zwar grundsätzlich ungiftig, trotzdem sollen die Räume, in denen Klima- geräte installiert sind, ausreichend groß sein, um im Falle einer Undichtigkeit den zulässigen Grenzwert von R410A in der Raumluft niemals überschreiten zu können. - Seite 58 Inbetriebnahme Abbildung 7-2: b) Sensor-gesteuerte Zwangsbelüftung b. Leak detector alarm for the mechanical ventilator Innengerät Indoor unit Außenluft a:Ventilation opening a) Lüftungsöffnung Fig_7-2 Fig.7-2 ■ Dieses Produkt enthält fluorierte Treibhausgase (Kältemittel R410A). Es ist verboten, es vor- sätzlich an die Luft zu entlassen. Kältemitteltyp: R410A GWP: 2088 Tonnen CO äquivalent...
-
Seite 59: Eu-Konformitätserklärung Eu Declaration Of Conformity
EU-Konformitätserklärung EU declaration of conformity Der Hersteller: Systemair GmbH The manufacturer: Seehöfer Str. 45 D-97944 Boxberg Anhang: EG-Konformitätserklä- Tel.: +49 7930 9272-0 rung Produktbezeichnung: Klimageräte / air conditioner units Product designation: Typenbezeichnung: SYSPLIT, SYSVRF Type designation: Ab Baujahr: 2016 Since year of manufacture: Der Hersteller erklärt hiermit, dass oben genannte Produkte in ihrer Konzipierung und Bauart sowie der von uns in Verkehr gebrachten... - Seite 60 Systemair behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt dieser Anleitung ohne Vorankündigung vorzunehmen. Systemair GmbH • Seehöfer Str. 45 • D-97944 Windischbuch Tel.: +49 (0)7930/9272-0 • Fax: +49 (0)7930/9273-92 www.systemair.com...
