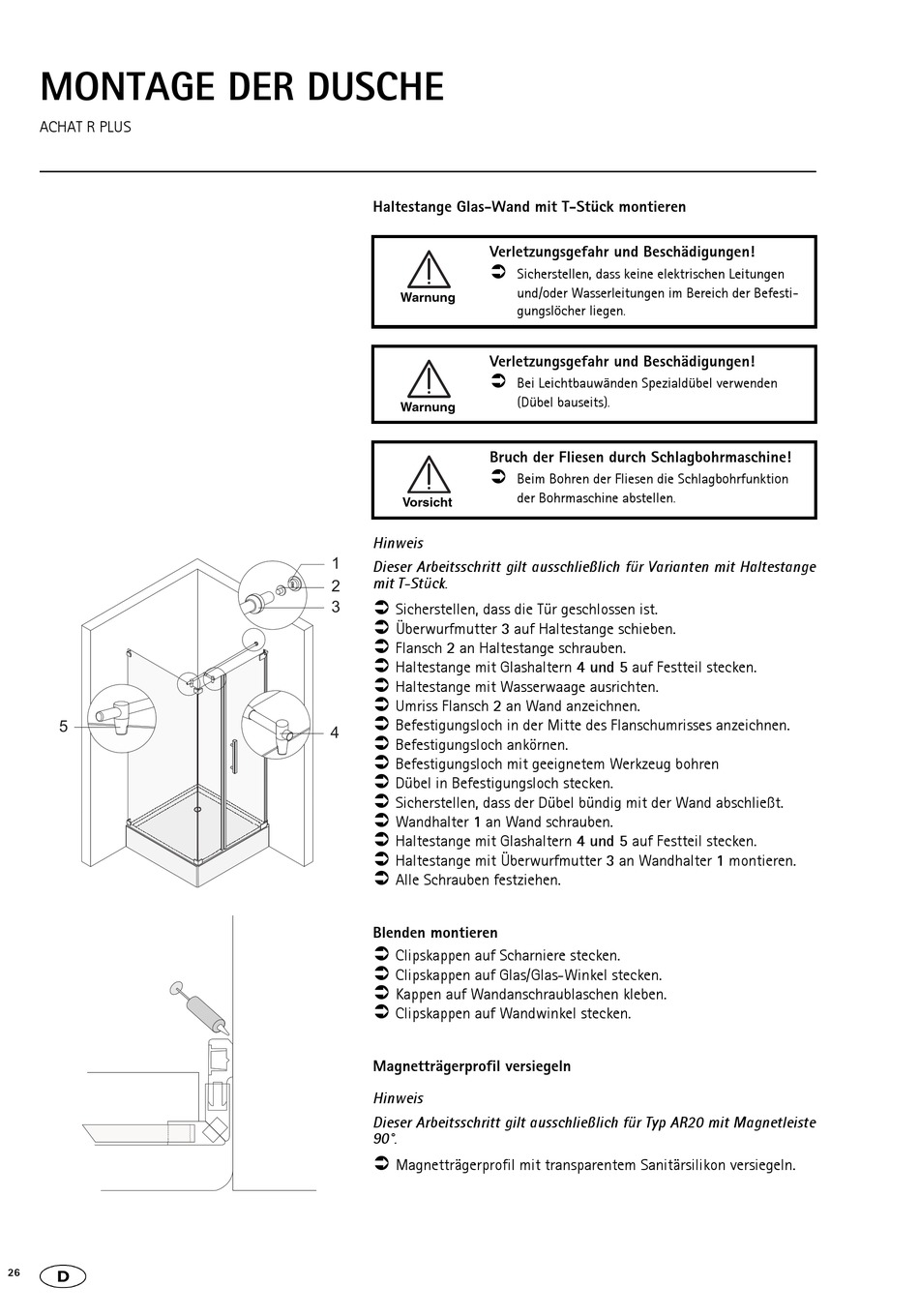

MONTAGE DER DUSCHE
ACHAT R PLUS
5
26
Haltestange Glas-Wand mit T-Stück montieren
Verletzungsgefahr und Beschädigungen!
Warnung
Verletzungsgefahr und Beschädigungen!
Warnung
Bruch der Fliesen durch Schlagbohrmaschine!
Vorsicht
Hinweis
1
Dieser Arbeitsschritt gilt ausschließlich für Varianten mit Haltestange
2
mit T-Stück.
3
Sicherstellen, dass die Tür geschlossen ist.
Überwurfmutter 3 auf Haltestange schieben.
Flansch 2 an Haltestange schrauben.
Haltestange mit Glashaltern 4 und 5 auf Festteil stecken.
Haltestange mit Wasserwaage ausrichten.
Umriss Flansch 2 an Wand anzeichnen.
Befestigungsloch in der Mitte des Flanschumrisses anzeichnen.
4
Befestigungsloch ankörnen.
Befestigungsloch mit geeignetem Werkzeug bohren
Dübel in Befestigungsloch stecken.
Sicherstellen, dass der Dübel bündig mit der Wand abschließt.
Wandhalter 1 an Wand schrauben.
Haltestange mit Glashaltern 4 und 5 auf Festteil stecken.
Haltestange mit Überwurfmutter 3 an Wandhalter 1 montieren.
Alle Schrauben festziehen.
Blenden montieren
Clipskappen auf Scharniere stecken.
Clipskappen auf Glas/Glas-Winkel stecken.
Kappen auf Wandanschraublaschen kleben.
Clipskappen auf Wandwinkel stecken.
Magnetträgerprofil versiegeln
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typ AR20 mit Magnetleiste
90°.
Magnetträgerprofil mit transparentem Sanitärsilikon versiegeln.
Sicherstellen, dass keine elektrischen Leitungen
und/oder Wasserleitungen im Bereich der Befesti-
gungslöcher liegen.
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Beim Bohren der Fliesen die Schlagbohrfunktion
der Bohrmaschine abstellen.
