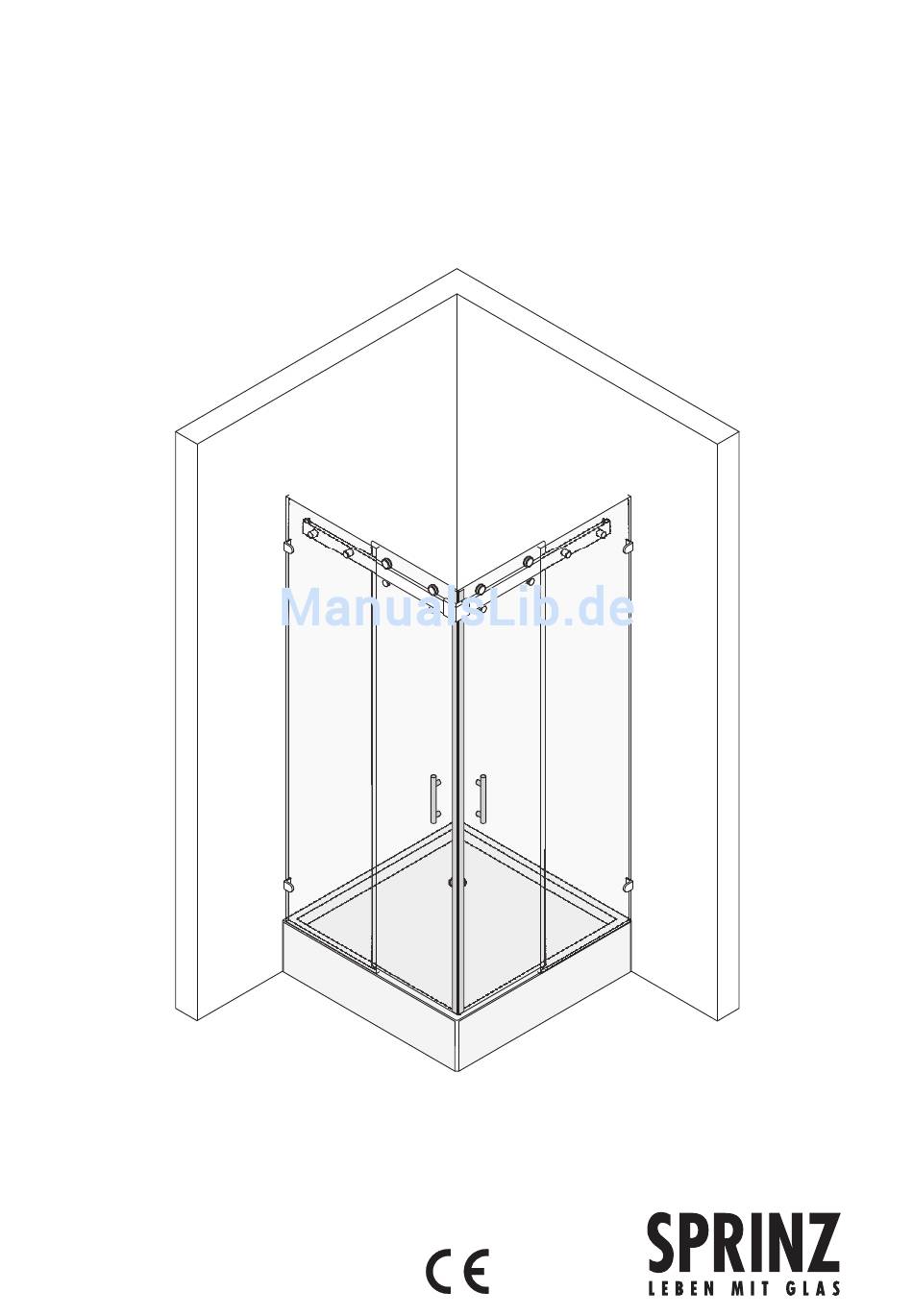

- Seite 1 M O N T A G E A N L E I T U N G OPALIN S E c k e i n s t i e g , S e i t e n e i n s t i e g , N i s c h e ,...
-
Seite 2: Warnhinweise
BENUTZERFÜHRUNG OPALIN S BENUTZERFÜHRUNG AUSFÜHRUNGEN SPRINZ produziert die Echtglas-Dusche Opalin S in folgen- Warnhinweise den Ausführungen: Abstufung der Warnhinweise Eckeinstieg Seiteneinstieg Warnhinweise unterscheiden sich nach der Art der Gefahr Nische durch folgende Signalworte: Viertelkreis Vorsicht warnt vor einer Sachbeschädigung. Bodenebener Einbau ist nach Rücksprache mit SPRINZ mög- Warnung warnt vor einer Körperverletzung. -
Seite 3: Lieferumfang
LIEFERUMFANG OPALIN S Seiteneinstieg Viertelkreis Es sind enthalten: Es sind enthalten: 2 Festteile 2 Festteile 1 Tür 2 Türen 4 Wandwinkel (2 Wandprofile, 4 direkte Wandbefesti- 4 Wandwinkel (2 Wandprofile, 4 direkte Wandbefesti- gungen) gungen) 1 Laufschiene 1 Laufschiene 1 Griff... - Seite 4 BENUTZERFÜHRUNG OPALIN S MONTAGE DER DUSCHE Voraussetzung Voraussetzung für eine schnelle und saubere Montage: Lieferumfang prüfen auf - Vollständigkeit, - ordnungsgemäßen Zustand, - Maßhaltigkeit. Werkzeuge bereithalten. Beiliegenden Glasplan beachten. Hinweis Glasplan zeigt die Innenansicht. Anschlagseite des Glasplans beachten.
-
Seite 5: Montage Der Dusche
MONTAGE DER DUSCHE OPALIN S Übersicht Legende Eckeinstieg: 1. Wandwinkel 2. Griff 3. Festteil 4. Laufschiene 5. Aushebesicherung 6. Laufrolle 7. Tür 8. Magnetleiste Legende Seiteneinstieg links: 1. Wandwinkel 2. Griff 3. Festteil 4. Laufschiene 5. Aushebesicherung 6. Laufrolle 7. Tür 8. - Seite 6 MONTAGE DER DUSCHE OPALIN S Legende Nische links: 1. Griff 2. Magnetaufnahme 8x10 3. Magnetleiste 4. Aushebesicherung 5. Laufrolle 6. Tür 7. Laufschiene 8. Festteil 9. Wandwinkel Legende Nische rechts: 1. Wandwinkel 2. Festteil 3. Laufschiene 4. Tür 5. Laufrolle 6.
- Seite 7 MONTAGE DER DUSCHE OPALIN S Legende Wandwinkel: 1. Schraubkappe 2. Klemmschraube 3. Konus 4. Ring 5. Clipskappe 6. Wandwinkel Wandwinkel an Festteil schrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Wandwinkel wie folgt verschrauben: Wandwinkel mit Aussparung vollständig auf Festteil schieben.
- Seite 8 MONTAGE DER DUSCHE OPALIN S Befestigungslöcher anzeichnen Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil. Bei Typen mit direkter Wandanbindung siehe Montageanleitung direkte Wandanbindung. Bei Variante Nische Befestigungslöcher ausschließlich gegenüber der Anschlagseite anzeichnen und bohren.
- Seite 9 MONTAGE DER DUSCHE OPALIN S Befestigungslöcher bohren und dübeln Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil. Bei Typen mit direkter Wandanbindung siehe Montageanleitung direkte Wandanbindung. Bei Variante Nische Befestigungslöcher ausschließlich gegenüber der Anschlagseite anzeichnen und bohren.
- Seite 10 MONTAGE DER DUSCHE OPALIN S Flügelführung unter Festteil schieben Hinweis Bei Varianten Eckeinstieg und Viertelkreis die Arbeiten jeweils an bei- den Festteilen ausführen. Flügelführung 2 unter Festteil 1 schieben. Holzunterlagen unter vormontierten Festteil gegen 3 mm PVC- Unterlagen tauschen. Festteile ausrichten und verschrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
- Seite 11 MONTAGE DER DUSCHE OPALIN S Laufschiene 2 mit längerer Wasserwaage 1 ausrichten. Sicherstellen, dass Endanschläge oben sind. Laufschiene in folgender Reihenfolge an Festteile 3 montieren: 1. äußere Befestigungspunkte A 2. innere Befestigungspunkte B Bild: Variante Eckeinstieg Bei Variante Seiteneinstieg Laufschiene wie folgt montieren: Laufschiene mit längerer Wasserwaage 1 ausrichten.
- Seite 12 MONTAGE DER DUSCHE OPALIN S Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen. Vorsicht Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bild: Variante Nische Befestigungsloch ankörnen. Mit geeignetem Werkzeug Befestigungsloch bohren.
- Seite 13 MONTAGE DER DUSCHE OPALIN S Bild: Variante Viertelkreis Wasserablaufprofil auf Tür stecken Wasserablaufprofil 2 von unten auf Tür 1 stecken. Sicherstellen, dass die Ablaufkante nach innen zeigt. Sicherstellen, dass das Wasserablaufprofil 2 mit der Ausklinkung an der Magnetleiste bündig anliegt.
- Seite 14 MONTAGE DER DUSCHE OPALIN S Bild: Variante Viertelkreis Laufrolle montieren Laufrollen an Tür montieren. Hinweis Bei Varianten Eckeinstieg, Seiteneinstieg und Viertelkreis die Arbeiten jeweils an beiden Festteilen ausführen. Türen montieren und ausrichten Glas platzt ab! Sicherstellen, dass die Tür nicht auf die Dusch- wanne fällt.
- Seite 15 MONTAGE DER DUSCHE OPALIN S Aushebesicherung montieren Aushebesicherungen an Tür montieren. Hinweis Bei Varianten Eckeinstieg, Seiteneinstieg und Viertelkreis die Arbeiten jeweils an beiden Festteilen ausführen. Griffe montieren Glas platzt ab! Immer auf beiden Seiten Dichtringe verwenden. Sicherstellen, dass ein Dichtring auf dem Griffin- Vorsicht nenteil liegt.
- Seite 16 MONTAGE DER DUSCHE OPALIN S Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen. Vorsicht Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden...
- Seite 17 MONTAGE DER DUSCHE OPALIN S Magnetaufnahme 8x10 versiegeln Hinweis Dieser Arbeitsschritt gilt ausschließlich für Variante Nische. Magnetaufnahme 8x10 mit transparentem Sanitärsilikon versie- geln. Bild: Variante Nische Festteile innen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen - Festteil und Wand. - Duschwanne und Festteil.
- Seite 18 MONTAGE DER DUSCHE OPALIN S Flügelführung versiegeln Flügelführung umlaufend mit transparentem Sanitärsilikon versie- geln. Türen fixieren Türen 48 Stunden in geschlossenem Zustand fixieren, damit der Dichtstoff ausreichend trocknet. Hinweis Die Fixierzeit variiert je nach Dichtstoff. Angaben des Silikonherstellers beachten. Bild: Variante Eckeinstieg...
- Seite 19 MONTAGE DER DUSCHE OPALIN S Bild: Variante Seiteneinstieg rechts Bild: Variante Nische links Bild: Variante Nische rechts...
- Seite 20 MONTAGE DER DUSCHE OPALIN S Bild: Variante Viertelkreis...
