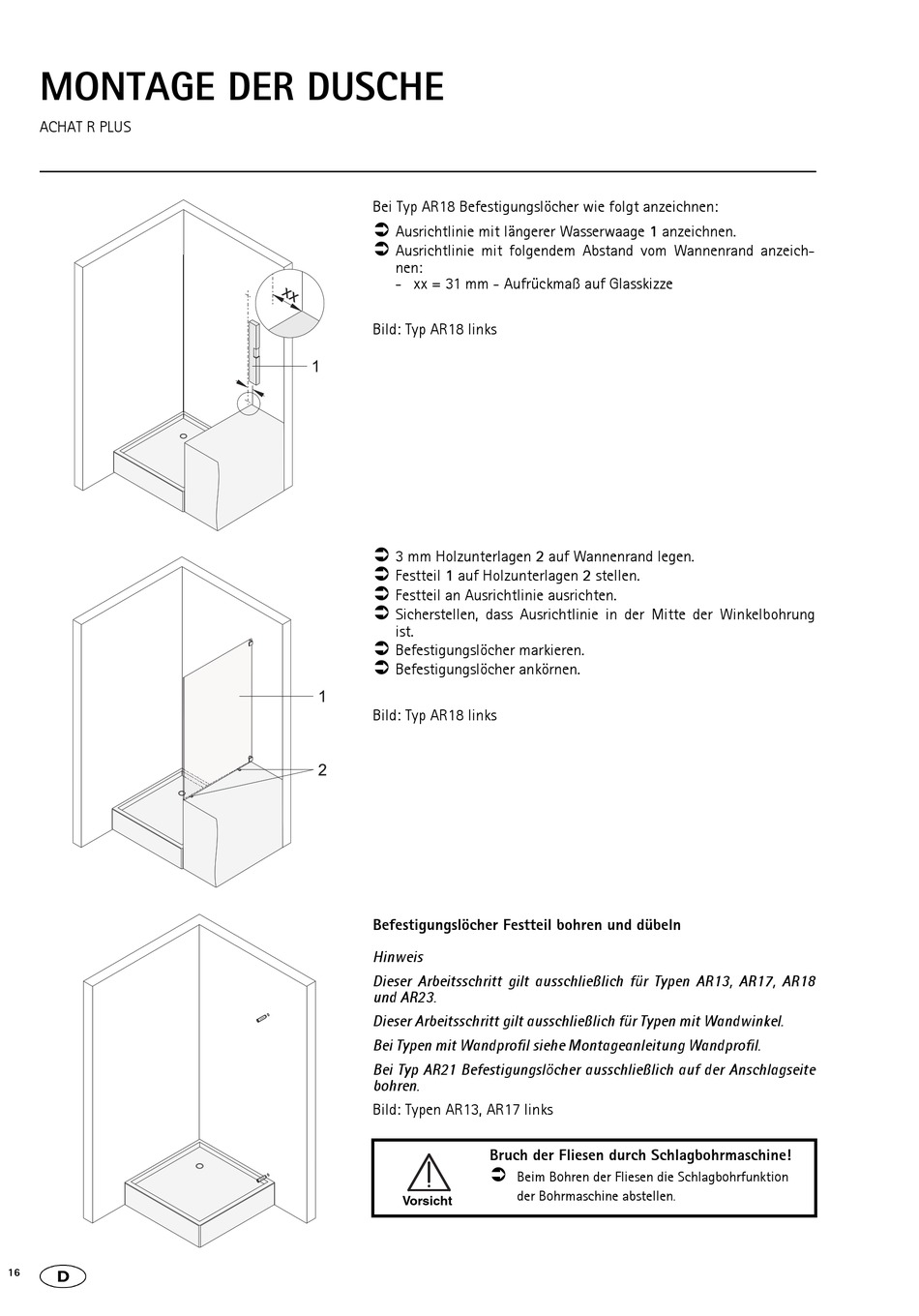

MONTAGE DER DUSCHE
ACHAT R PLUS
16
Bei Typ AR18 Befestigungslöcher wie folgt anzeichnen:
Ausrichtlinie mit längerer Wasserwaage 1 anzeichnen.
Ausrichtlinie mit folgendem Abstand vom Wannenrand anzeich-
nen:
- xx = 31 mm - Aufrückmaß auf Glasskizze
Bild: Typ AR18 links
3 mm Holzunterlagen 2 auf Wannenrand legen.
Festteil 1 auf Holzunterlagen 2 stellen.
Festteil an Ausrichtlinie ausrichten.
Sicherstellen, dass Ausrichtlinie in der Mitte der Winkelbohrung
ist.
Befestigungslöcher markieren.
Befestigungslöcher ankörnen.
Bild: Typ AR18 links
Befestigungslöcher Festteil bohren und dübeln
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen AR13, AR17, AR18
und AR23.
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Bei Typ AR21 Befestigungslöcher ausschließlich auf der Anschlagseite
bohren.
Bild: Typen AR13, AR17 links
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion
der Bohrmaschine abstellen.
Vorsicht
