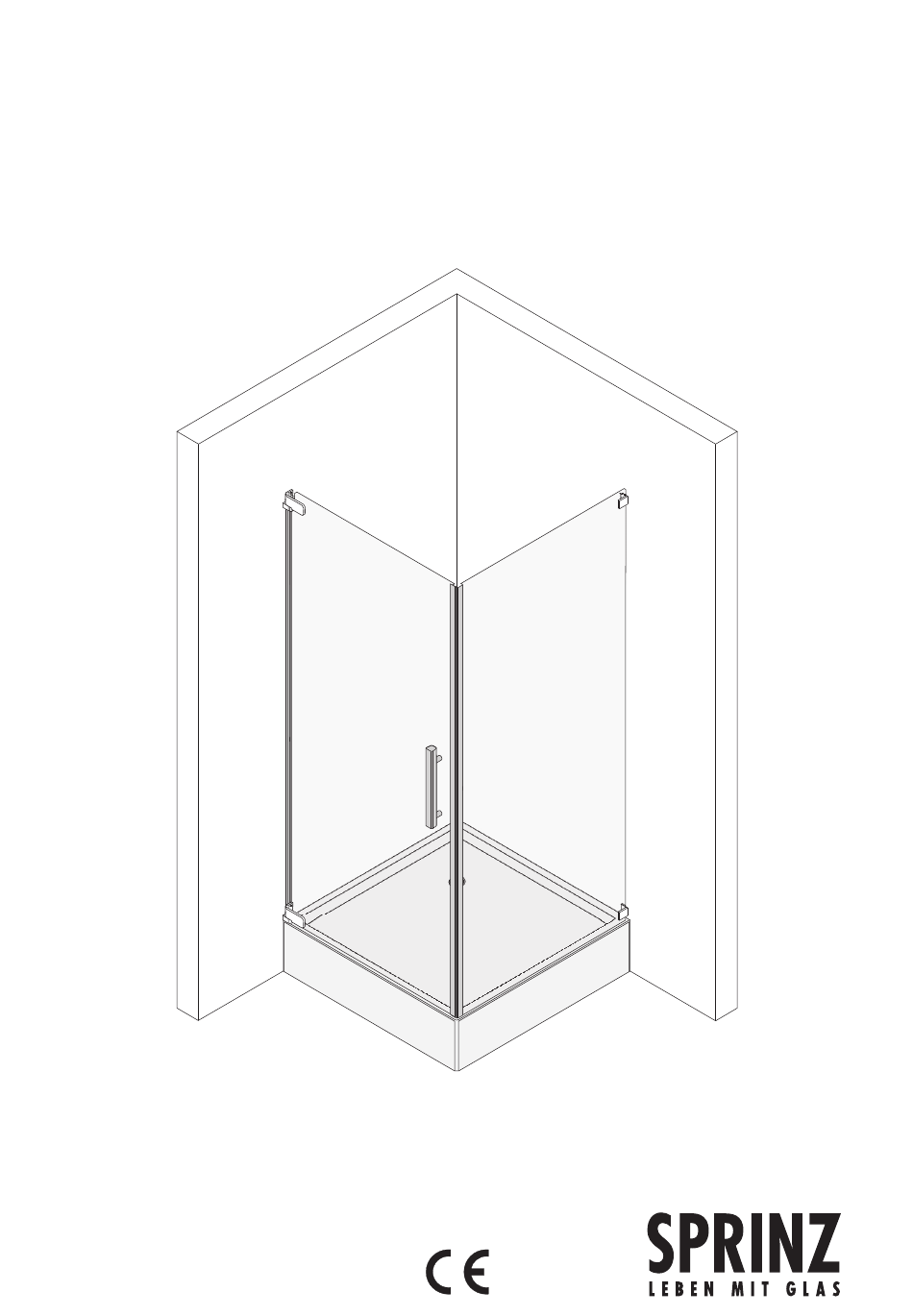

- Seite 1 M O N T A G E A N L E I T U N G ACHAT R PLUS T y p A R 1 3 , A R 1 7 , A R 1 8 , A R 2 0 , A R 2 2 , A R 2 3...
-
Seite 2: Warnhinweise
BENUTZERFÜHRUNG ACHAT R PLUS BENUTZERFÜHRUNG AUSFÜHRUNGEN SPRINZ produziert die ACHART R PLUS Echtglas-Dusche in Warnhinweise folgenden Ausführungen: Abstufung der Warnhinweise Typ AR13 Typ AR17 Warnhinweise unterscheiden sich nach der Art der Gefahr Typ AR18 durch folgende Signalworte: ... -
Seite 3: Lieferumfang
LIEFERUMFANG ACHAT R PLUS Typ AR17 Typ AR20 mit Magnetleiste 180° Es sind enthalten: Es sind enthalten: 2 Festteile 1 Tür 1 Tür 2 Scharniere 90° 2 Scharniere 90° 1 Griff 2 Wandwinkel ... -
Seite 4: Montage Der Dusche
MONTAGE DER DUSCHE ACHAT R PLUS Typ AR23 MONTAGE DER DUSCHE 1 Festteil Voraussetzung 1 Tür 2 Scharniere 90° Voraussetzung für eine schnelle und saubere Montage: 2 Wandwinkel 1 Griff Lieferumfang prüfen auf 1 Streifdichtung - Vollständigkeit,... - Seite 5 MONTAGE DER DUSCHE ACHAT R PLUS Übersicht Legende Typ AR13 links: 1. Scharnier 2. Streifdichtung 3. Tür 4. Griff 5. Magnetleiste 6. Festteil 7. Wandwinkel Legende Typ AR13 rechts: 1. Wandwinkel 2. Festteil 3. Magnetleiste 4. Griff 5. Tür 6. Streifdichtung 7.
- Seite 6 MONTAGE DER DUSCHE ACHAT R PLUS Legende Typ AR17 rechts: 1. Wandwinkel 2. Festteil 3. Glas/Glas-Winkel 4. Magnetleiste 5. Griff 6. Tür 7. Streifdichtung 8. Scharnier Legende Typ AR18 links: 1. Scharnier 2. Streifdichtung 3. Tür 4. Griff 5. Magnetleiste 6.
- Seite 7 MONTAGE DER DUSCHE ACHAT R PLUS Legende Typ AR20 mit Magnetleiste 90° links: 1. Scharnier 2. Streifdichtung 3. Tür 4. Griff 5. Magnetleiste 90° 6. Magnetträgerprofil Legende Typ AR20 mit Magnetleiste 90° rechts: 1. Magnetträgerprofil 2. Magnetleiste 90° 3. Griff 4.
- Seite 8 MONTAGE DER DUSCHE ACHAT R PLUS Legende Typ AR20 mit Magnetleiste 180° rechts: 1. Magnetaufnahme 8x10 2. Magnetleiste 180° 3. Griff 4. Tür 5. Streifdichtung 6. Scharnier Legende Typ AR20 mit Streifdichtung links: 1. Scharnier 2. Streifdichtung 3. Tür 4. Griff Legende Typ AR20 mit Streifdichtung rechts: 1.
- Seite 9 MONTAGE DER DUSCHE ACHAT R PLUS Legende Typ AR22: 1. Scharnier 2. Streifdichtung 3. Tür 4. Griff 5. Magnetleiste Legende Typ AR23 links: 1. Scharnier 2. Streifdichtung 3. Tür 4. Griff 5. Magnetleiste 6. Festteil 7. Wandwinkel Legende Typ AR23 rechts: 1.
- Seite 10 MONTAGE DER DUSCHE ACHAT R PLUS Legende Scharniere 90°: 1. Clipskappe 2. Klemmschraube 3. Konus 4. Ring 5. Kappe 6. Kappe 7. Gewindeschraube für Feinjustierung 8. Scharnier 9. Wandanschraublasche Legende Wandwinkel: 1. Clipskappe 2. Klemmschraube 3. Konus 4. Ring 5. Clipskappe 6.
- Seite 11 MONTAGE DER DUSCHE ACHAT R PLUS Wandwinkel an Festteil schrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil. Wandwinkel wie folgt verschrauben: Wandwinkel mit Aussparung vollständig auf Festteil schieben. Wandwinkel an Festteil schrauben.
- Seite 12 MONTAGE DER DUSCHE ACHAT R PLUS Streifdichtung auf Tür stecken Streifdichtung 1 auf Anschlagseite der Tür 2 stecken. - Länge der Streifdichtung: Oberkante oberes Scharnier bis Unter- kante unteres Scharnier Sicherstellen, dass die Streifdichtung über die gesamte Länge auf der Glaskante anliegt.
- Seite 13 MONTAGE DER DUSCHE ACHAT R PLUS Magnetleiste auf Festteil stecken Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen AR13, Typ AR17, Typ AR18 und Typ AR23. Bei Typen AR17, AR18 Magnetleiste auf kleines Festteil stecken. Magnetleiste 2 von vorn auf Festteil 1 stecken.
- Seite 14 MONTAGE DER DUSCHE ACHAT R PLUS Griffe montieren (Alternativ-Griff) Glas platzt ab! Immer auf beiden Seiten Dichtringe verwenden. Sicherstellen, dass ein Dichtring auf dem Griffin- Vorsicht nenteil liegt. Dichtring von außen auf Griffinnenteil schieben. Griffinnenteil von innen in die Bohrung der Tür stecken.
- Seite 15 MONTAGE DER DUSCHE ACHAT R PLUS Befestigungslöcher Festteil anzeichnen Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen AR13, AR17, AR18 und AR23. Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil. Bei Typ AR23 Befestigungslöcher ausschließlich gegenüber der Anschlagseite anzeichnen.
- Seite 16 MONTAGE DER DUSCHE ACHAT R PLUS Bei Typ AR18 Befestigungslöcher wie folgt anzeichnen: Ausrichtlinie mit längerer Wasserwaage 1 anzeichnen. Ausrichtlinie mit folgendem Abstand vom Wannenrand anzeich- nen: - xx = 31 mm - Aufrückmaß auf Glasskizze Bild: Typ AR18 links ...
- Seite 17 MONTAGE DER DUSCHE ACHAT R PLUS Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Befestigungslöcher wie folgt bohren: Mit geeignetem Werkzeug Befestigungslöcher bohren. Dübel in Befestigungslöcher stecken. Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
- Seite 18 MONTAGE DER DUSCHE ACHAT R PLUS Festteil an Festteil schrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für die Typen AR17 und AR18. 3 mm Holzunterlagen auf Wannenrand legen. Kleines Festteil 1 auf Holzunterlagen stellen. Kleines Festteil 1 mit Glas/Glas-Winkel an großes Festteil 2 schrauben.
- Seite 19 MONTAGE DER DUSCHE ACHAT R PLUS Türen anzeichnen Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Glas platzt ab! Tür vorsichtig in Scharnier einsetzen. Sicherstellen, dass die Tür nicht auf die Dusch- Vorsicht wanne fällt.
- Seite 20 MONTAGE DER DUSCHE ACHAT R PLUS Türen montieren und ausrichten Glas platzt ab! Tür vorsichtig in Scharnier einsetzen. Sicherstellen, dass die Tür nicht auf die Dusch- Vorsicht wanne fällt. Untere Wandanschraublasche an Wand schrauben. Alle Schrauben festziehen.
- Seite 21 MONTAGE DER DUSCHE ACHAT R PLUS Magnetträgerprofil 90° montieren Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ AR20 mit Magnetleiste 90°. Magnetleiste auf Magnetträgerprofil stecken. Sicherstellen, dass Festteil und Tür parallel zum Wannenrand aus- gerichtet sind. Sicherstellen, dass Magnetleiste und Magnetträgerprofil oben bün- dig sind.
- Seite 22 MONTAGE DER DUSCHE ACHAT R PLUS Magnetaufnahme 8x10 montieren Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ AR20 mit Magnetleiste 180°. Magnetleiste auf Magnetaufnahme 8x10 stecken. Sicherstellen, dass Festteil und Tür parallel zum Wannenrand aus- gerichtet sind. Sicherstellen, dass Magnetleiste und Magnetaufnahme 8x10 oben bündig sind.
- Seite 23 MONTAGE DER DUSCHE ACHAT R PLUS Gelenkstange montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! ...
- Seite 24 MONTAGE DER DUSCHE ACHAT R PLUS Glasschwert montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! ...
- Seite 25 MONTAGE DER DUSCHE ACHAT R PLUS Haltestange Glas-Wand montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! ...
- Seite 26 MONTAGE DER DUSCHE ACHAT R PLUS Haltestange Glas-Wand mit T-Stück montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! ...
- Seite 27 MONTAGE DER DUSCHE ACHAT R PLUS Magnetaufnahme 8x10 versiegeln Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ AR20 mit Magnetleiste180°. Magnetaufnahme 8x10 mit transparentem Sanitärsilikon versie- geln. Festteile innen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen - Festteil und Wand.
- Seite 28 MONTAGE DER DUSCHE ACHAT R PLUS Türen fixieren Türen 48 Stunden in geschlossenem Zustand fixieren, damit der Dichtstoff ausreichend trocknet. Hinweis Die Fixierzeit variiert je nach Dichtstoff. Angaben des Silikonherstellers beachten. Bild: Typ AR13 links Bild: Typ AR13 rechts...
- Seite 29 MONTAGE DER DUSCHE ACHAT R PLUS Bild: Typ AR17 rechts Bild: Typ AR18 links Bild: Typ AR18 rechts...
- Seite 30 MONTAGE DER DUSCHE ACHAT R PLUS Bild: Typ AR20 mit Magnetleiste 90° links, Typ AR20 mit Magnetleiste 180° links, Typ AR20 mit Streifdichtung links Bild: Typ AR20 mit Magnetleiste 90° rechts, Typ AR20 mit Magnetlei- ste 180° rechts, Typ AR20 mit Streifdichtung rechts...
- Seite 31 MONTAGE DER DUSCHE ACHAT R PLUS Bild: Typ AR23 links Bild: Typ AR23 rechts...
